| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22081501 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $370/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| ارتفاع کل: | 90 میلی متر | زاویه گام: | 30°15 |
|---|---|---|---|
| ماژول: | 11 | قطر نوک: | 420 میلی متر |
| مسیر: | دست راست | سختی: | 58-62 HRC |
| برجسته کردن: | چرخ دنده مارپیچی 11 ماژول,چرخ دنده های گیربکس آسیاب 20CrMnTi,چرخ دنده اریب مارپیچی 20CrMnTi |
||

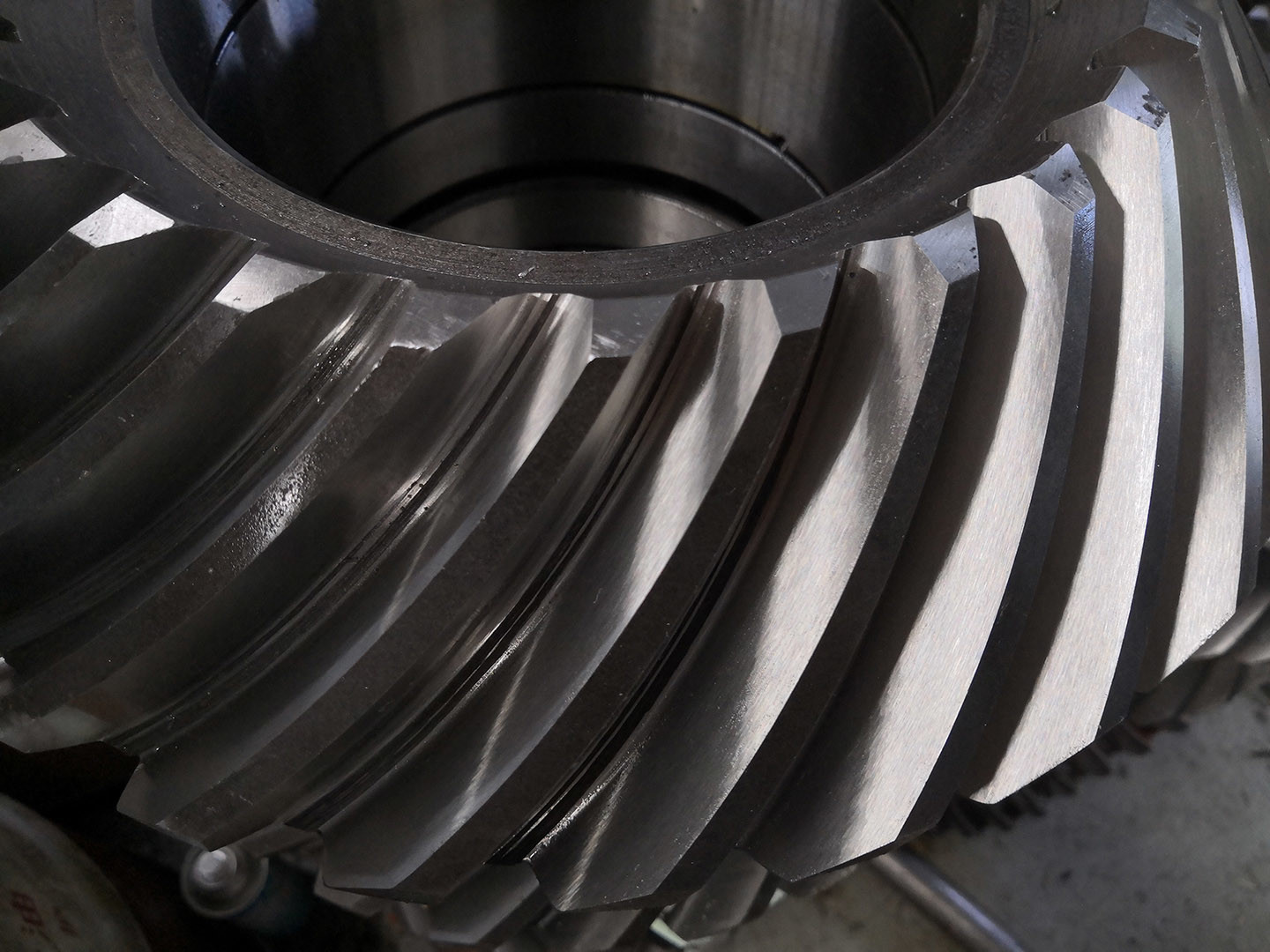

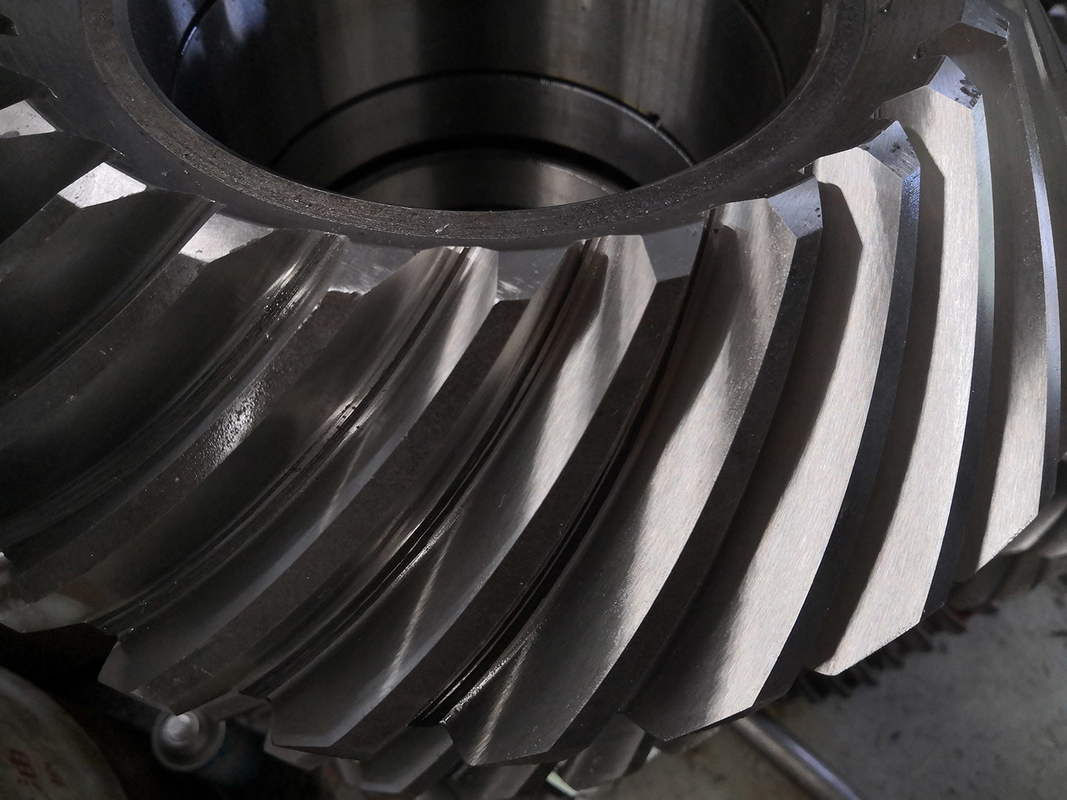

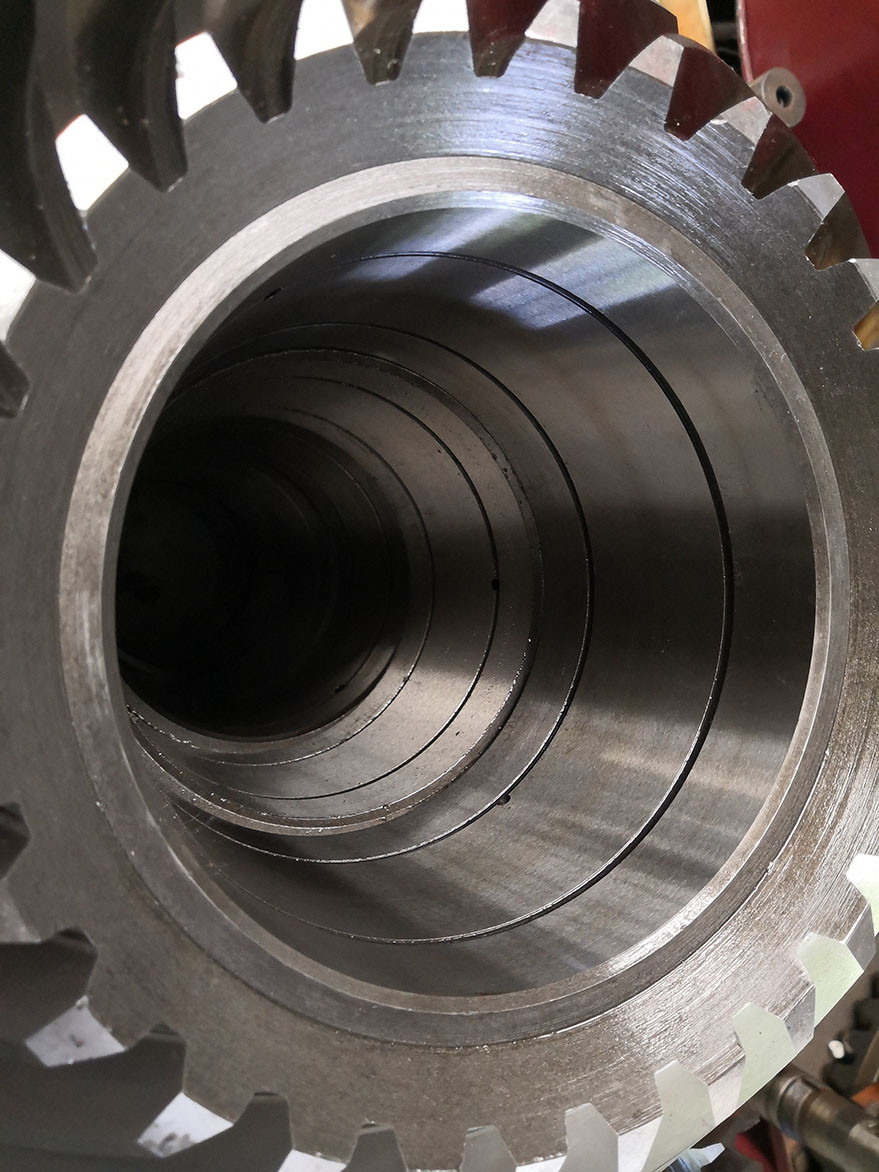

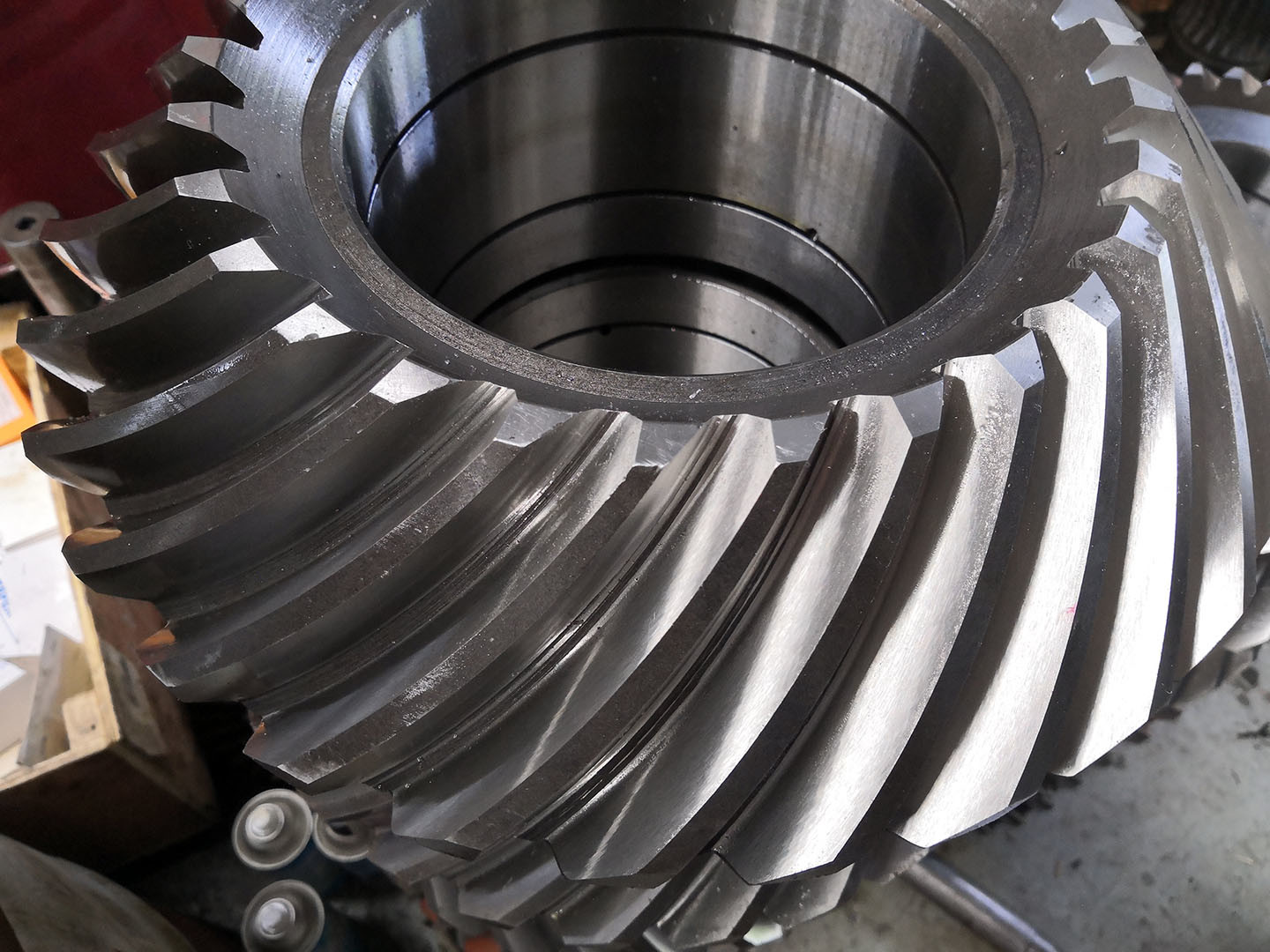

1) کاربردهای شفت چرخ دنده مارپیچی مخروطی
چرخ دنده های مارپیچی مخروطی در موقعیت هایی استفاده می شوند که محور چرخش یک شفت باید جهت خود را تغییر دهد.
یک مثال از این مورد، دیفرانسیل خودرو است که در آن شفت محرک چرخشی برای چرخاندن چرخ ها 90 درجه می چرخد.
2) ویژگی های چرخ دنده مارپیچی مخروطی
یک چرخ دنده مارپیچی مخروطی دارای دندانه هایی است که به شکل مارپیچی بریده شده اند و سطح گام مخروطی است.
این امر منجر به کاهش صدا و لرزش از طریق درگیری تدریجی دندانه های مارپیچی می شود.
تماس از یک انتهای دندانه چرخ دنده شروع می شود و به تدریج در سراسر کل پهلوی دندانه گسترش می یابد.
نسبت های دنده معمولی 1:1 تا 5:1 است.
محورهای یک سیستم مارپیچی مخروطی در یک صفحه قرار دارند.
| محصولات | شفت چرخ دنده مارپیچی مخروطی |
| سفارشی ساخته شده | √ |
| مواد | 20CrMnTi |
| ساخت دندانه چرخ دنده | فرز دنده و سنگ زنی دندانه چرخ دنده |
| ماژول | 11 |
| سنگ زنی دندانه چرخ دنده | √ |
| تعداد دندانه (Z) | 35 |
| زاویه فشار (α) | 20° |
| زاویه سرب | 35° |
| درجه دقت | ISO 6 Grade/ AGMA 11Grade |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
فورجینگ ماشینکاری برش
عملیات حرارتی سنگ زنی بازرسی
