| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GG22081002 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $1500/ Piece |
| جزئیات بسته بندی: | جعبه چوبی / پالت |
| زمان تحویل: | 90 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 20 عدد در ماه |
| مواد: | ریخته گری فولاد | ماژول: | 28 |
|---|---|---|---|
| عرض صورت: | 200 میلی متر | زمان تولید: | 90 روز |
| قطر بیرونی: | 4800 میلی متر | گام صدا: | 87.964 میلی متر |
| برجسته کردن: | چرخ دنده های صنعتی فولاد ریخته گری 28 ماژول,چرخ دنده دور آسیاب سیمان خشک کن,چرخ دنده های صنعتی خشک کن چرخشی |
||

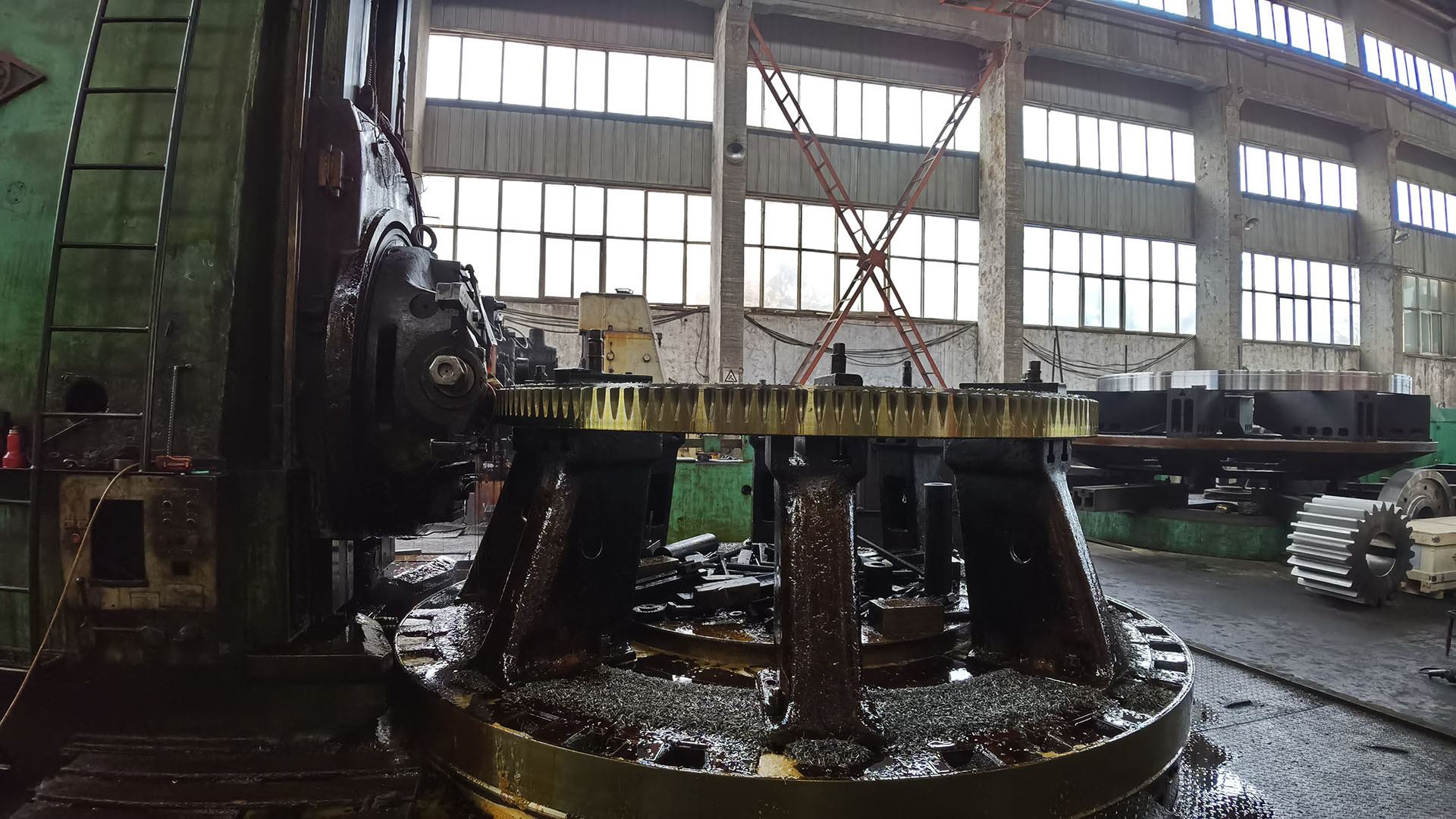

28 ماژول ریختن چرخ دنده های فولادی برای آسیاب های افقی صنعت سیمان
1) توصیف دنده ی محوری
دنده های کلاسیک معمولا از دو تا چهار بخش تشکیل شده و برای پردازش با هم جمع می شوند.
این امر نیازمند ماشین آلات بسیار بزرگ و گران قیمت برای تولید، رسیدگی و درمان حرارتی است.
علاوه بر این، اندازه قطعات تشکیل دهنده از نظر کیفیت ریختن و درمان حرارتی معایب ایجاد می کند.
2) داده های فنی دنده
قطر قطر چرخ دنده تا 8 متر (قطر بزرگتر پس از بحث بیشتر در دسترس است)
حداکثر عرض 450 میلی متر
حداکثر سرعت خط پچ 6 m/s
ماژول چرخ دنده 20، 25، 30
بر اساس استاندارد ISO 6336 محاسبه می شود (AGMA در صورت درخواست)
| محصولات | دنده های محوری |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | آسیاب چرخ دنده/شکنیدن چرخ دنده |
| خرد کردن دندان ها | √ |
| ماژول (M) | 22 |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | آداب |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خاموش کردن و گرم کردن |
| سختی سطح | 230-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
