| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | DB220804005 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $700/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 75 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 100 عدد در ماه |
| نوع پروفایل: | چرخ دنده دو مارپیچ | عرض: | 80 میلی متر |
|---|---|---|---|
| فرایند ساخت: | چرخ دنده هابینگ | شماره دندان: | 35T |
| درجه کیفیت: | ISO 8-9 | راه کلید: | 120 میلی متر |
| برجسته کردن: | چرخ دنده های مارپیچ دوبل ZG 42CrMo, چرخ دنده مارپیچی دوتایی 35T, 35T دنده هابینگ دو چرخ دنده,Double Helical Gear Wheel 35T,35T Gear Hobbing Double Helical Gears |
||

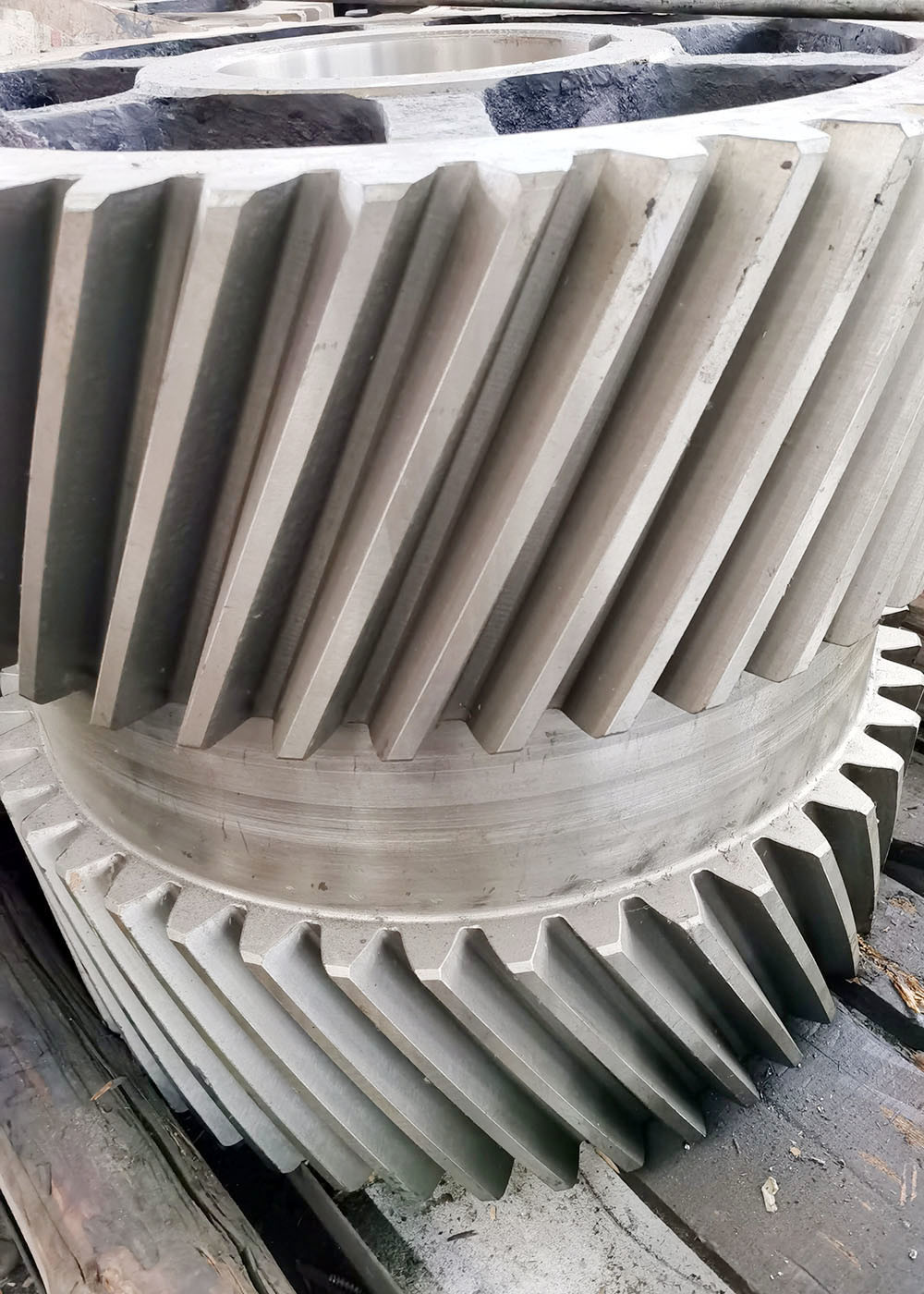

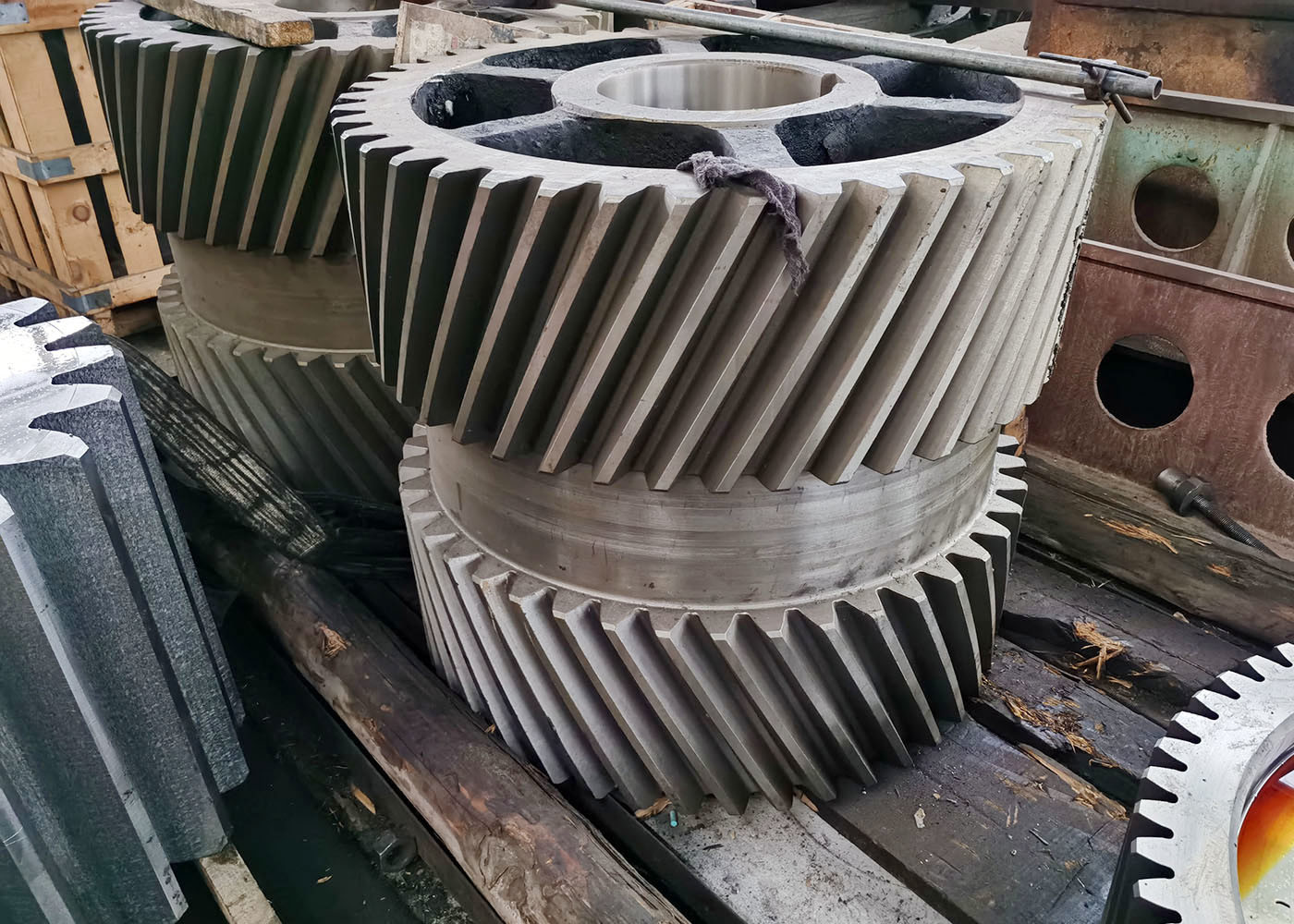

چرخ دنده های فولادی ریخته گری ZG 42CrMo دنده های مارپیچ دوبل - چرخ دنده
1) شرح چرخ دنده مارپیچ دوبل
چرخ دنده مارپیچ دوبل از دو چرخ دنده یکسان تشکیل شده است که روی یک محور مشترک به هم متصل شده اند و دندانه ها در جهت مخالف قرار دارند
(یکی دارای مارپیچ دست چپ و دیگری دارای مارپیچ دست راست است).
2) ویژگی های چرخ دنده مارپیچ دوبل
الف) نیروی رانش حاصله در چرخ دنده مارپیچ دوبل صفر است.
ب) چرخ دنده مارپیچ دوبل می تواند توان بیشتری را منتقل کند.
ج) زاویه مارپیچ بالا را می توان به طور مطلوب در چرخ دنده مارپیچ دوبل استفاده کرد
د) چرخ دنده مارپیچ دوبل می تواند راندمان بالاتری را ارائه دهد.
| محصولات | چرخ دنده مارپیچ دوبل |
| سفارشی | √ |
| نوع پروفیل دنده | چرخ دنده استوانه ای |
| ساخت | دنده زنی |
| سنگ زنی دندان | √ |
| ماژول (M) | سفارشی |
| تعداد دندان (Z) | 35 |
| زاویه فشار (α) | 20° |
| زاویه سرب | 22° |
| درجه دقت دندان | ISO 8-9 Grade |
| عملیات حرارتی | سخت و تمپر کردن |
| سختی سطح | 260-300HB |
| مقایسه درجه های کد فولادی | |||||
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
برش فرز
عملیات حرارتی سنگ زنی بازرسی
