| محل منبع: | چین |
|---|---|
| نام تجاری: | YZGEAR |
| شماره مدل: | BG2207001 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $300.0/Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 200 مجموعه در ماه |
| برند: | OEM | حرارت درمانی: | سخت شدن القایی |
|---|---|---|---|
| ماژول: | 14 | وزن: | 120 کیلوگرم |
| مخروط زمین: | سفارشی | قطر نوک: | 550 میلی متر |
| برجسته کردن: | OEM 14 ماژول چرخ دنده مستقیم,تجهیزات سنگ شکن چرخ دنده مستقیم,چرخ دنده های مخروطی راست 14 ماژول |
||

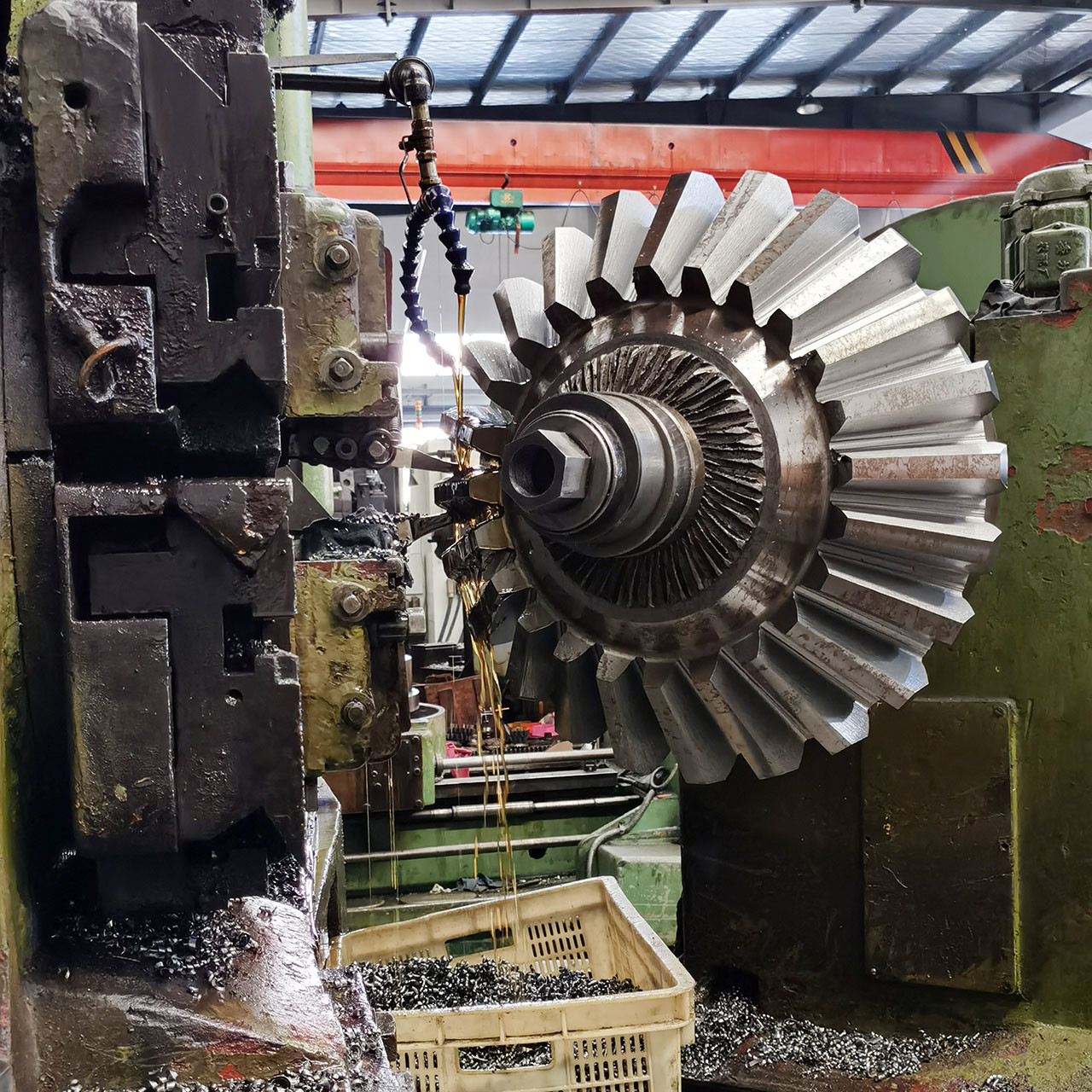

14 ماژول چرخ دنده مستقیم- چرخ دنده ای برای تجهیزات خردکننده
1) توصیف دستگاه چرخ دار مستقیم
دنده های بیول دنده هایی هستند که محورهای دو شاخه در آن متقاطع هستند و سطوح دندان دار خود دنده ها شکل مخروطی دارند.
دنده های بیول انرژی را از قدرت خطی به عمودی منتقل می کنند، که آن را در ماشین هایی که به طور گسترده در تنظیمات مکانیکی مورد استفاده قرار می گیرند بسیار مفید می کند.
2) کاربردهای دنده های منحنی مستقیم
دنده های بیول اغلب بر روی شاخه هایی که 90 درجه از هم جدا هستند نصب می شوند، اما می توانند برای کار در زاویه های دیگر نیز طراحی شوند.
| محصولات | چرخ دنده ی راست |
| طبق دستور ساخته شده | √ |
| زاویه گره | 90° |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | |
| ماژول (M) | 14 |
| تعداد دندان ها (Z) | 55 |
| زاویه فشار (α) | 20 درجه |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | کاربوریزاسیون/ سخت کردن با اندوکشن |
| سختی سطح | پیین 58-62 HRC/داده 50-55 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
