| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HB22072201 |
| مقدار حداقل تعداد سفارش: | 2 قطعه |
| قیمت: | $300/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 70 روز |
| شرایط پرداخت: | L/C، T/T، |
| قابلیت ارائه: | 300 عدد در ماه |
| وزن: | 3200 کیلوگرم | قطر بیرونی: | 4700 |
|---|---|---|---|
| شماره دندان: | 158 | عرض: | 98 |
| برند: | OEM | حرارت درمانی: | خاموش کردن و معتدل کردن |
| برجسته کردن: | چرخ دنده های دوگانه شاه ماهی با شکاف صفر,چرخ دنده مارپیچی راست دست چپ,چرخ دنده شاه ماهی راست دست چپ |
||

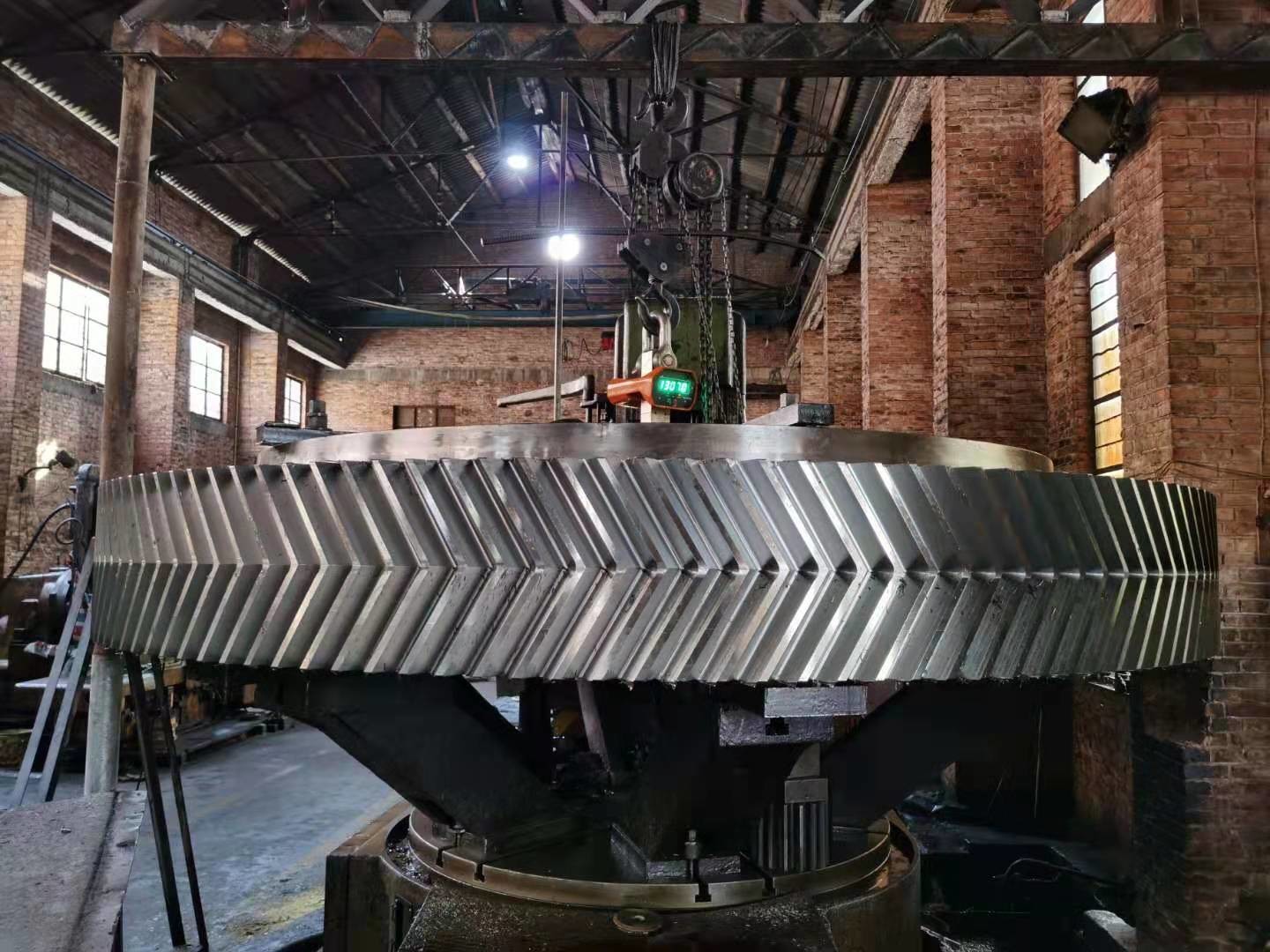

1) درمان حرارتی ابزار استخوان ماهی
سختي 260 تا 300 HB است
بیشترین درمان گرمایی، خنک کردن و تند کردن ابزار استخوان ماهیچه است.
2) مواد از ابزار استخوان شله
AISI 4140 یا SAE 4340
3) کاربردهای ابزار استخوان ماهی
دنده های هیرینگبون برای انتقال قدرت بین شاخه های موازی استفاده می شود.
توربين بخار به موتور حرکت دريايي
| محصولات | ابزار هیرینگبون |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | استخوان شیره |
| تولید دندانهای دنده | آسیاب چرخ آلات |
| خرد کردن دندانهای دنده | صفر |
| ماژول (M) | 10 |
| تعداد دندان ها (Z) | 30 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | آداب |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خاموش کردن و گرم کردن |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
