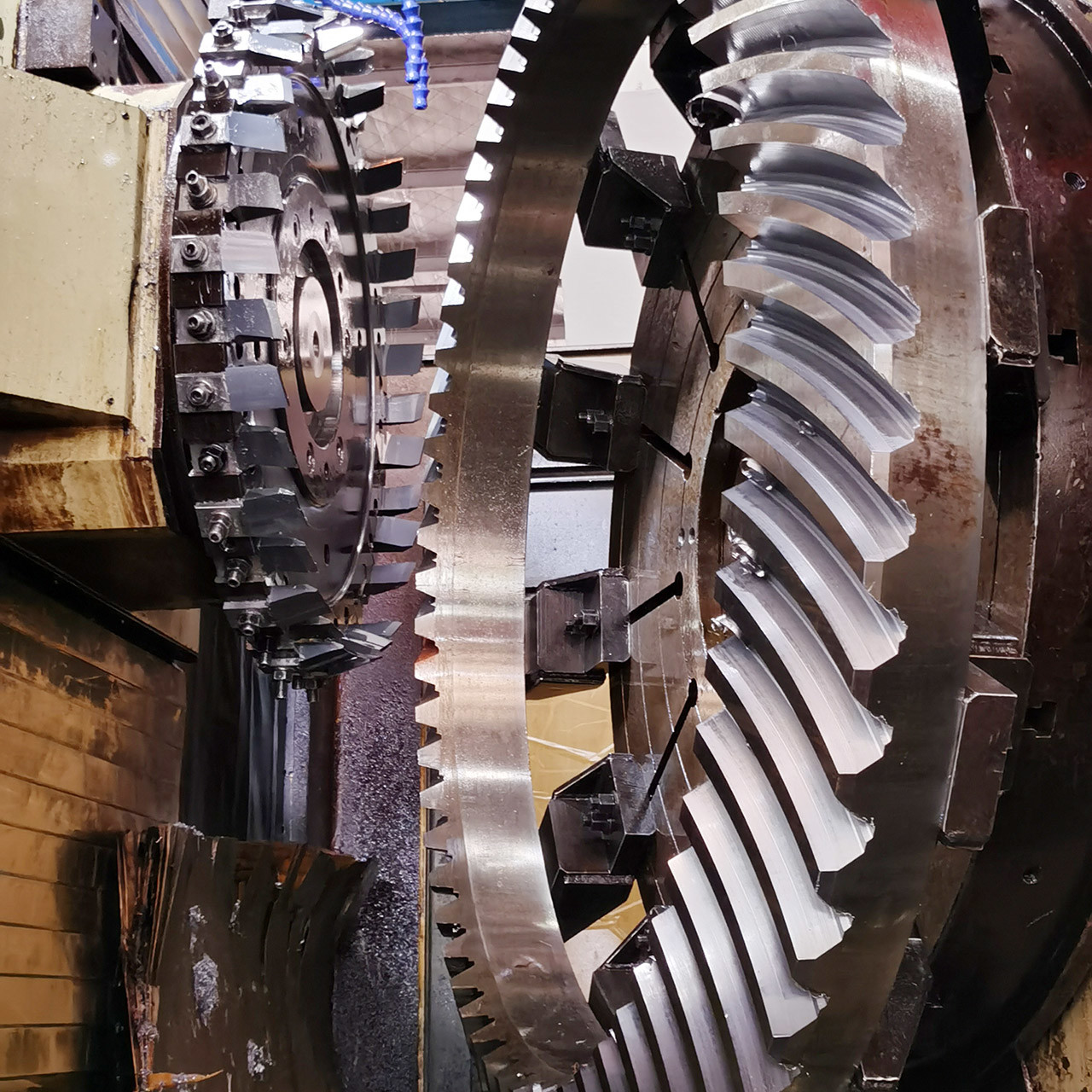

چرخ دنده 30 ماژول سایز بزرگ
  • چرخ دنده 30 ماژول سایز بزرگ
چرخ دنده 30 ماژول سایز بزرگ

چرخ دنده 30 ماژول سایز بزرگ

محل منبع چین
نام تجاری YIZGEAR
شماره مدل SB2207003
جزئیات محصول
جهت:
دست راست
عرض صورت:
85 میلی متر
ماژول:
30
قطر زمین:
2610
تعداد دندان ها:
87
مادی:
20CrNi2MoA
برجسته کردن:

چرخ دنده چرخ دنده مخروطی چرخ دنده

,

چرخ دنده های مخروطی سیستم گلیسون 30 ماژول

,

چرخ دنده های مخروطی مارپیچی سیستم گلیسون

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
2 ست
قیمت
$300/ Piece
جزئیات بسته بندی
جعبه تخته سه لا
زمان تحویل
62 روز
شرایط پرداخت
T/T، L/C
قابلیت ارائه
500 مجموعه در ماه
توضیح محصول

چرخ دنده مارپیچ مخروطی از نوع Gleason با اندازه بزرگ ماژول 30

1) ویژگی های چرخ دنده مارپیچ مخروطی

مجموعه چرخ دنده مارپیچ مخروطی باید به صورت جفت تعویض شود.

هر دو چرخ دنده سمت چپ و راست باید با هم تعویض شوند.

2) ساخت چرخ دنده مارپیچ مخروطی

چرخ دنده مارپیچ مخروطی تولید شده توسط فرز و سنگ زنی چرخ دنده.

محصولات چرخ دنده های مارپیچ مخروطی با شیارهای داخلی
سفارشی √
مواد SAE 4320/ 20CrNi2MoA
ساخت دندانه چرخ دنده فرز دنده و سنگ زنی دندانه چرخ دنده
سنگ زنی دندانه چرخ دنده √
ماژول (M) 30
تعداد دندانه (Z) 87
زاویه فشار (α) 20 درجه
زاویه سرب 35 درجه
درجه دقت ISO 6 Grade/ AGMA 11Grade
عملیات حرارتی کربوریزاسیون
سختی سطح 58-62HRC



مقایسه درجه های کد فولاد
چین/GB ISO ГОСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 18ХГТ SMK22
20Cr2Ni4 20Х2Н4А
20CrNiMo 20CrNiMo2 20ХНМ 8720 SNCM220 21NiCrMo2
40CrNiMoA 40ХН2МА/
40ХМА		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20Х2МА 4320 SNCM420

تجهیزات تولید

چرخ دنده 30 ماژول سایز بزرگ 0چرخ دنده 30 ماژول سایز بزرگ 1چرخ دنده 30 ماژول سایز بزرگ 2

چرخ دنده 30 ماژول سایز بزرگ 3چرخ دنده 30 ماژول سایز بزرگ 4چرخ دنده 30 ماژول سایز بزرگ 5

فرآیند تولید

چرخ دنده 30 ماژول سایز بزرگ 6چرخ دنده 30 ماژول سایز بزرگ 7چرخ دنده 30 ماژول سایز بزرگ 8

                   فورج                                            ماشینکاری                                         برش

چرخ دنده 30 ماژول سایز بزرگ 9چرخ دنده 30 ماژول سایز بزرگ 10چرخ دنده 30 ماژول سایز بزرگ 11

             عملیات حرارتی                                    سنگ زنی                                         بازرسی

چرخ دنده 30 ماژول سایز بزرگ 12
