| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB2207003 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $300/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| تعدیل: | 4.5 | مسیر: | دست چپ |
|---|---|---|---|
| زاویه فشار: | 20 درجه | سختی: | 58-62 HRC |
| حرارت درمانی: | کربورسازی | درجه کیفی: | ISO 6 درجه Agma 11 درجه |
| برجسته کردن: | چرخ دنده های اریب مارپیچی آسیاب 4.5 متری,چرخ دنده های انتقال مارپیچی SAE 4320,چرخ دنده های اریب مارپیچی SAE 4320 |
||

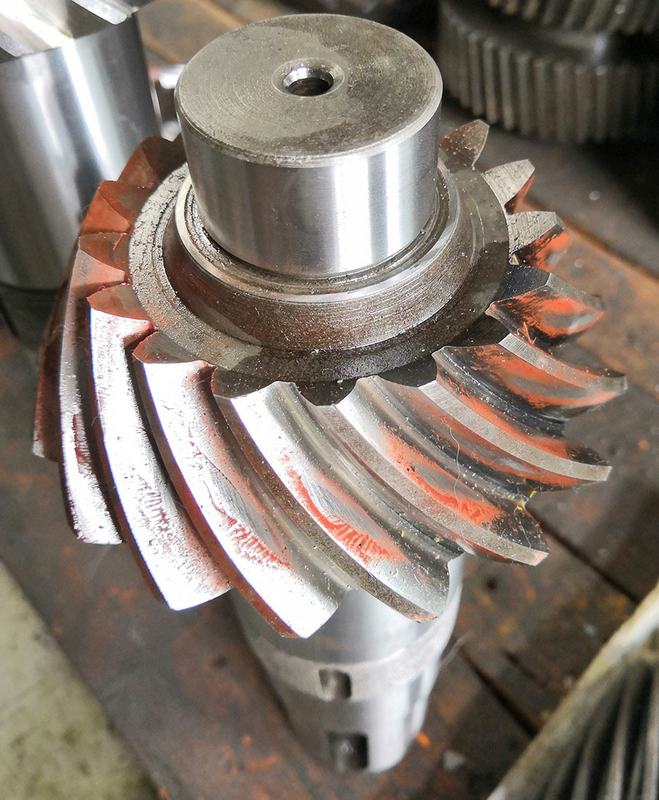

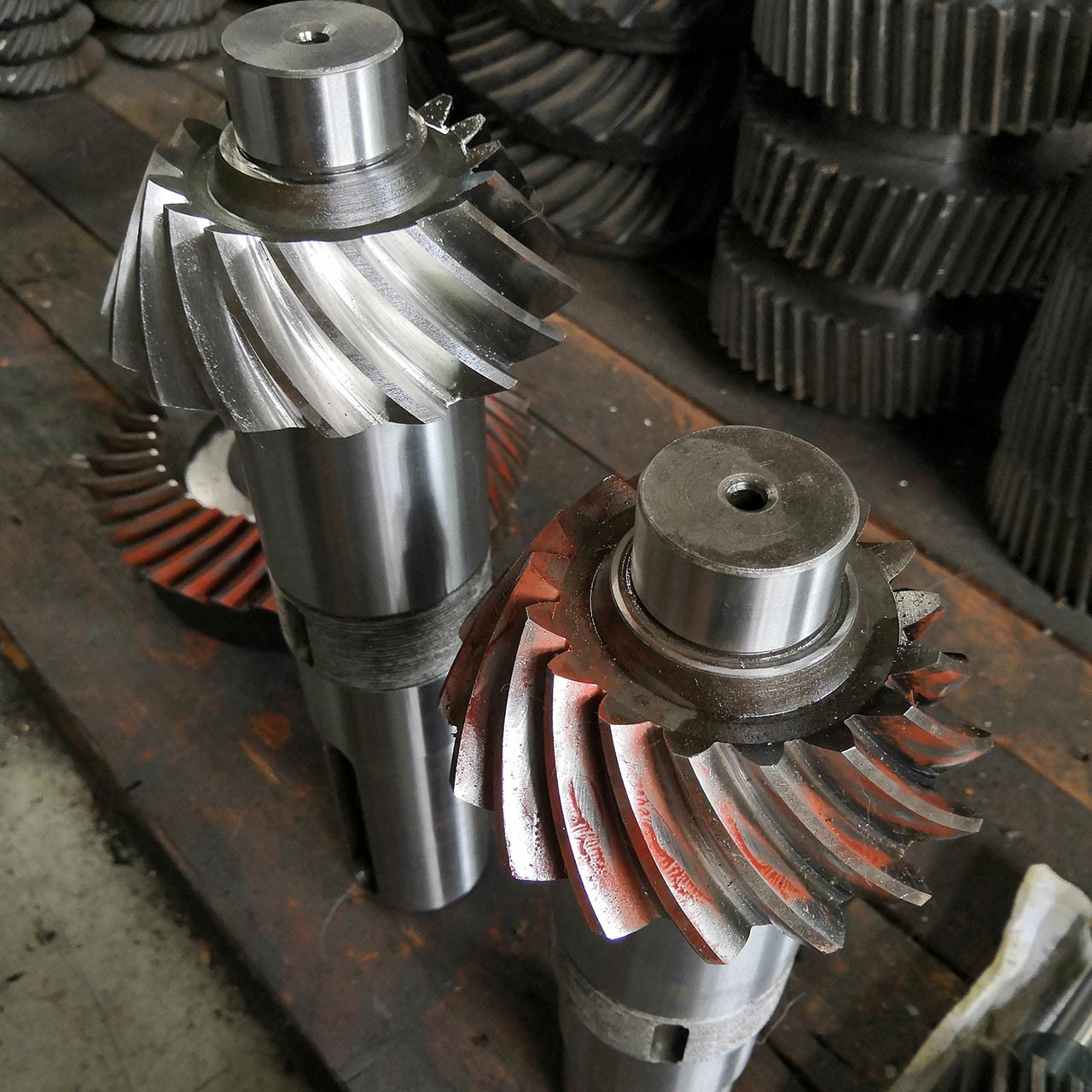

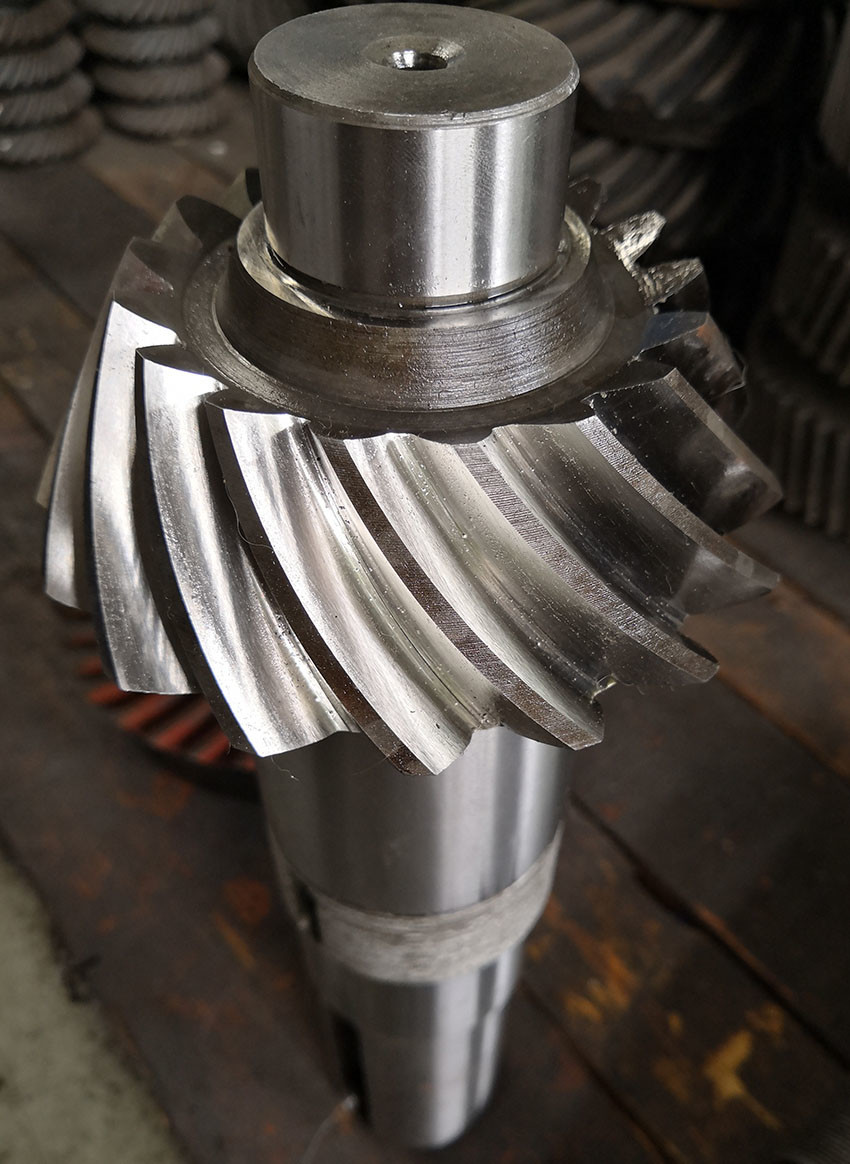

1) شرح چرخ دنده مارپیچ
چرخ دنده مارپیچ یک چرخ دنده مخروطی با دندانه‌های مارپیچ است. کاربرد اصلی این نوع چرخ دنده در دیفرانسیل خودرو است.
جایی که جهت رانش از شفت محرک باید 90 درجه بچرخد تا چرخ‌ها را به حرکت درآورد. طراحی مارپیچ
لرزش و صدای کمتری نسبت به چرخ دنده‌های معمولی با دندانه‌های مستقیم یا خاردار تولید می‌کند.
2) ویژگی‌های چرخ دنده مارپیچ
مجموعه چرخ دنده مارپیچ باید به صورت جفت تعویض شود. هر دو چرخ دنده چپ و راست باید با هم
تعویض شوند.
| محصولات | چرخ دنده‌های مارپیچ با شیارهای داخلی |
| سفارشی | √ |
| مواد | SAE 4320/ 20CrNi2MoA |
| ساخت دندانه‌های چرخ دنده | فرزکاری/سنگ زنی چرخ دنده |
| سنگ زنی دندانه‌های چرخ دنده | √ |
| DP | 4.5 |
| تعداد دندانه‌ها (Z) | 17T |
| زاویه فشار (α) | 20° |
| زاویه مارپیچ (β) | 35° |
| درجه دقت دندانه‌ها | ISO 6 Grade/ AGMA 11Grade |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62 HRC |
| مقایسه گریدهای کد فولاد | |||||
| چین/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
فورجینگ ماشینکاری برش
عملیات حرارتی سنگ زنی بازرسی
