4 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال
  • 4 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال
  • 4 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال

4 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال

محل منبع چین
نام تجاری YIZGEAR
شماره مدل DB22072201
جزئیات محصول
مادی:
18crnimo7/ 17crnimo6
نوع نمایه دنده:
دنده مارپیچ دوتایی
عملیات حرارتی:
کربوهلینگ
سختی:
58-62 HRC
فرآیند تولیدی:
سنگ های دنده دنده
درجه کیفیت:
ISO 6-7 درجه
برجسته کردن:

چرخ دنده های مارپیچ دوبل 17CrNiMo6

,

چرخ دنده های چرخ دنده سنگ زنی

,

چرخ دنده های مارپیچ دوگانه 4 ماژول

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1 قطعه
قیمت
$1000/ Piece
جزئیات بسته بندی
جعبه تخته سه لا
زمان تحویل
75 روز
شرایط پرداخت
L/C، D/P، T/T، Western Union
قابلیت ارائه
100 عدد در ماه
توضیح محصول

4 ماژول 17CrNiMo6 چرخ دنده سنگ زنی چرخ دنده مارپیچ دوبل گیربکس

1) شرح چرخ دنده مارپیچ دوبل
 یک چرخ دنده با دندانه‌های مارپیچ چپ و راست که چرخ دنده مارپیچ دوبل نامیده می‌شود.

2) ویژگی چرخ دنده مارپیچ دوبل
 چرخ دنده مارپیچ دوبل نیروهای رانشی ذاتی را متعادل می کند
3) عملیات حرارتی چرخ دنده مارپیچ دوبل
عملیات حرارتی کوئنچ و تمپرینگ به طور گسترده برای چرخ دنده مارپیچ دوبل استفاده می شود.
عملیات حرارتی کربوریزاسیون نیز می تواند برای چرخ دنده مارپیچ دوبل در نظر گرفته شود اگر چرخ دنده نیاز به سنگ زنی پروفیل دنده داشته باشد.

محصولات چرخ دنده مارپیچ دوبل
سفارشی √
نوع پروفیل دنده چرخ دنده استوانه ای

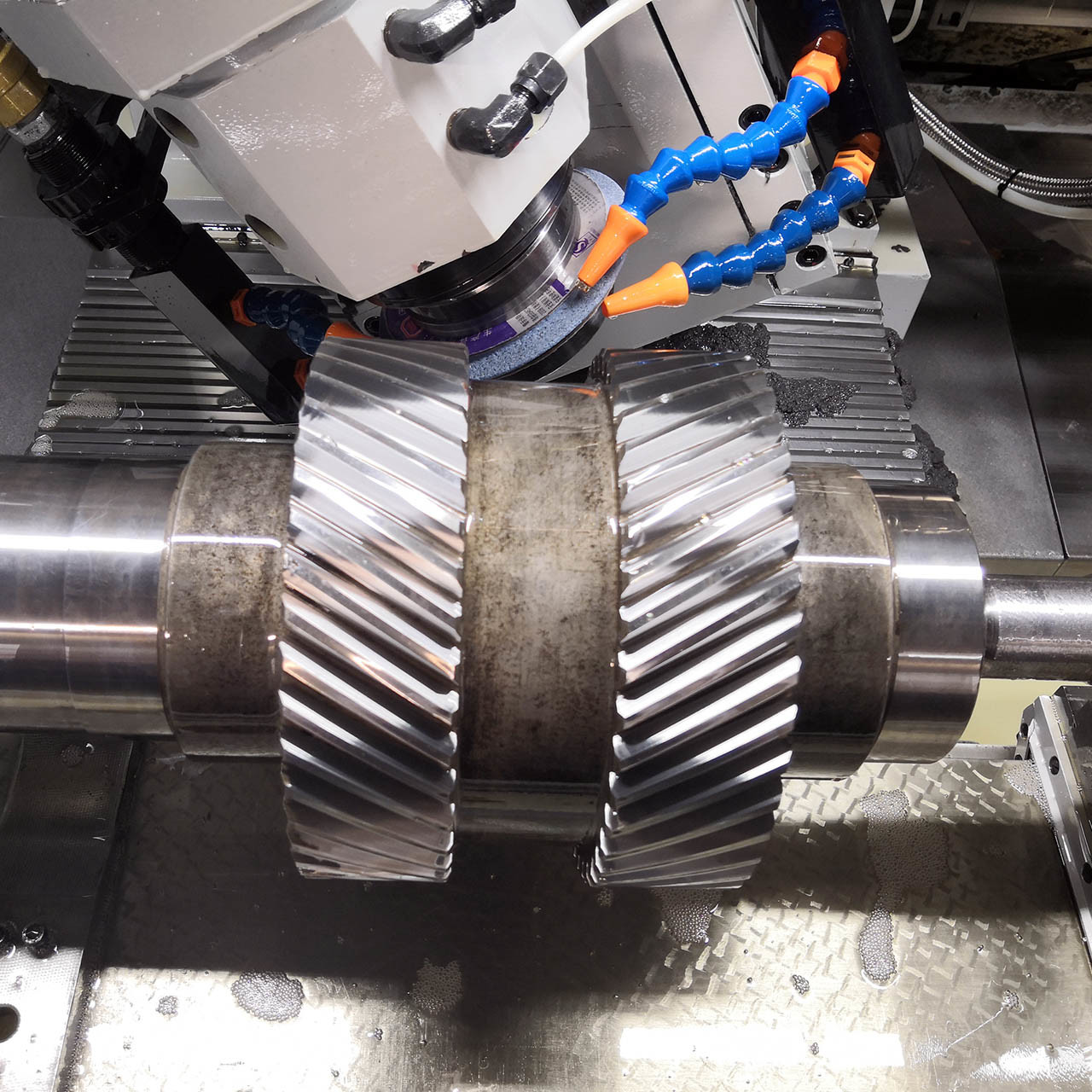

ساخت سنگ زنی چرخ دنده
سنگ زنی دندان √
ماژول (M) 4
تعداد دندان (Z) 43&77
زاویه فشار (α) 20°
زاویه سرب 31°
درجه دقت دندان ISO 6-7 Grade
عملیات حرارتی کربوریزاسیون
سختی سطح 58-62 HRC
مقایسه درجه بندی کدهای فولادی
چین/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420


تجهیزات تولید

4 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال 04 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال 14 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال 2

4 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال 34 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال 44 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال 5

فرآیند تولید

4 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال 64 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال 74 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال 8

                                          برش                                                              فرز

4 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال 94 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال 104 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال 11

            عملیات حرارتی                           سنگ زنی                                    بازرسی
4 ماژول 17CrNiMo6 چرخ دنده دو مارپیچ چرخ دنده سنگ زنی چرخ دنده انتقال 12

برچسب ها:

چرخ دنده های مارپیچی دوتایی,

چرخ دنده های مارپیچی دوتایی,

شفت مارپیچی دوتایی
