| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HB2207002 |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
| قیمت: | $500/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 72 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 300 عدد در ماه |
| نوع پروفایل: | چرخ‌دنده جناغی | مواد: | فولاد آهنگری شده |
|---|---|---|---|
| سختی: | 230-260HB | برند: | OEM |
| ماژول: | ماژول 5-25 | پردازش تولید: | فرز دنده |
| برجسته کردن: | چرخ دنده ها و شفت شاه ماهی,AISI 4340 چرخ دنده ها و شفت شاه ماهی,چرخ دنده های شاه ماهی و فرز دنده شفت |
||
| ویژگی | مقدار |
|---|---|
| نوع پروفایل | چرخ‌دنده جناغی |
| جنس | فولاد آهنگری شده |
| سختی | 230-260HB |
| نام تجاری | OEM |
| ماژول | ماژول 5-25 |
| پردازش ساخت | فرز دنده |

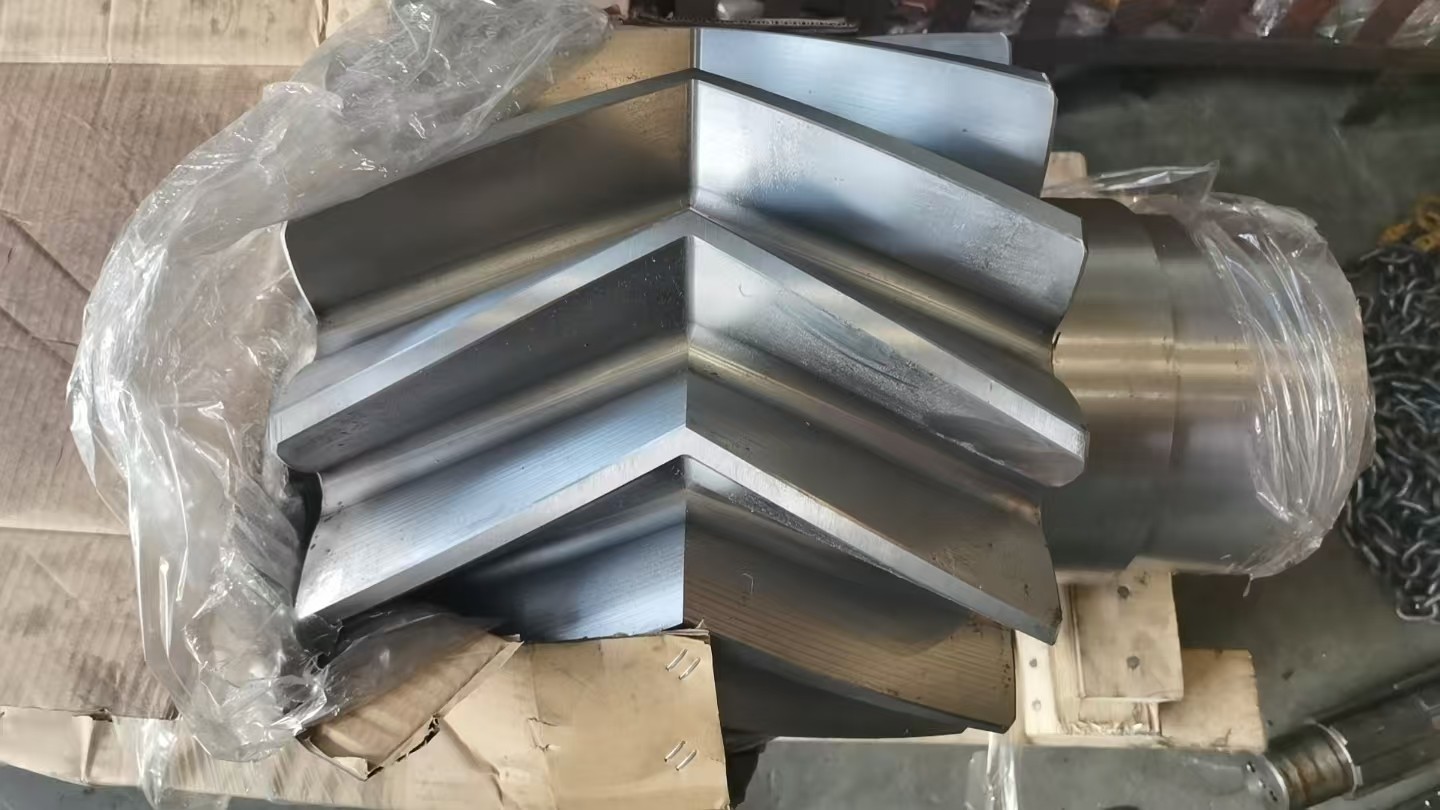

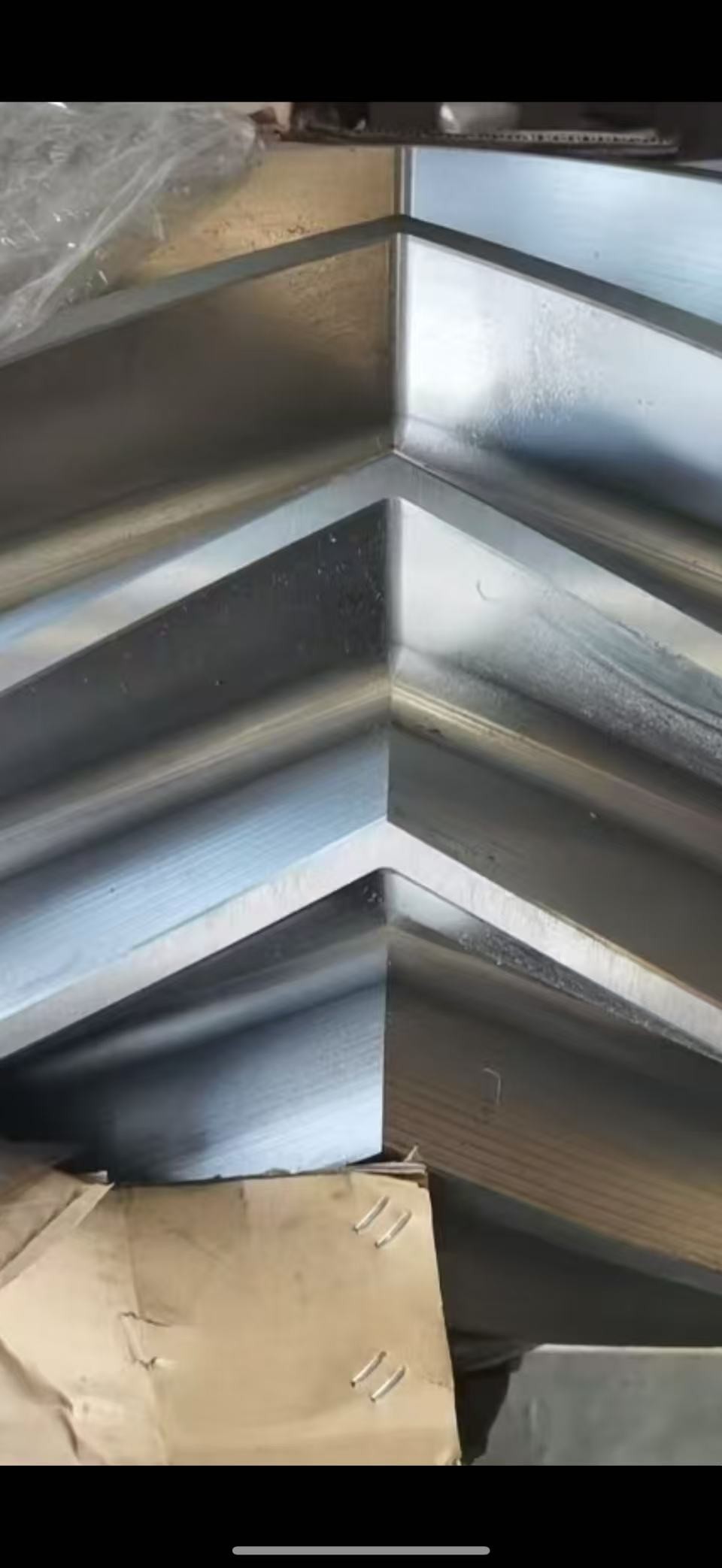

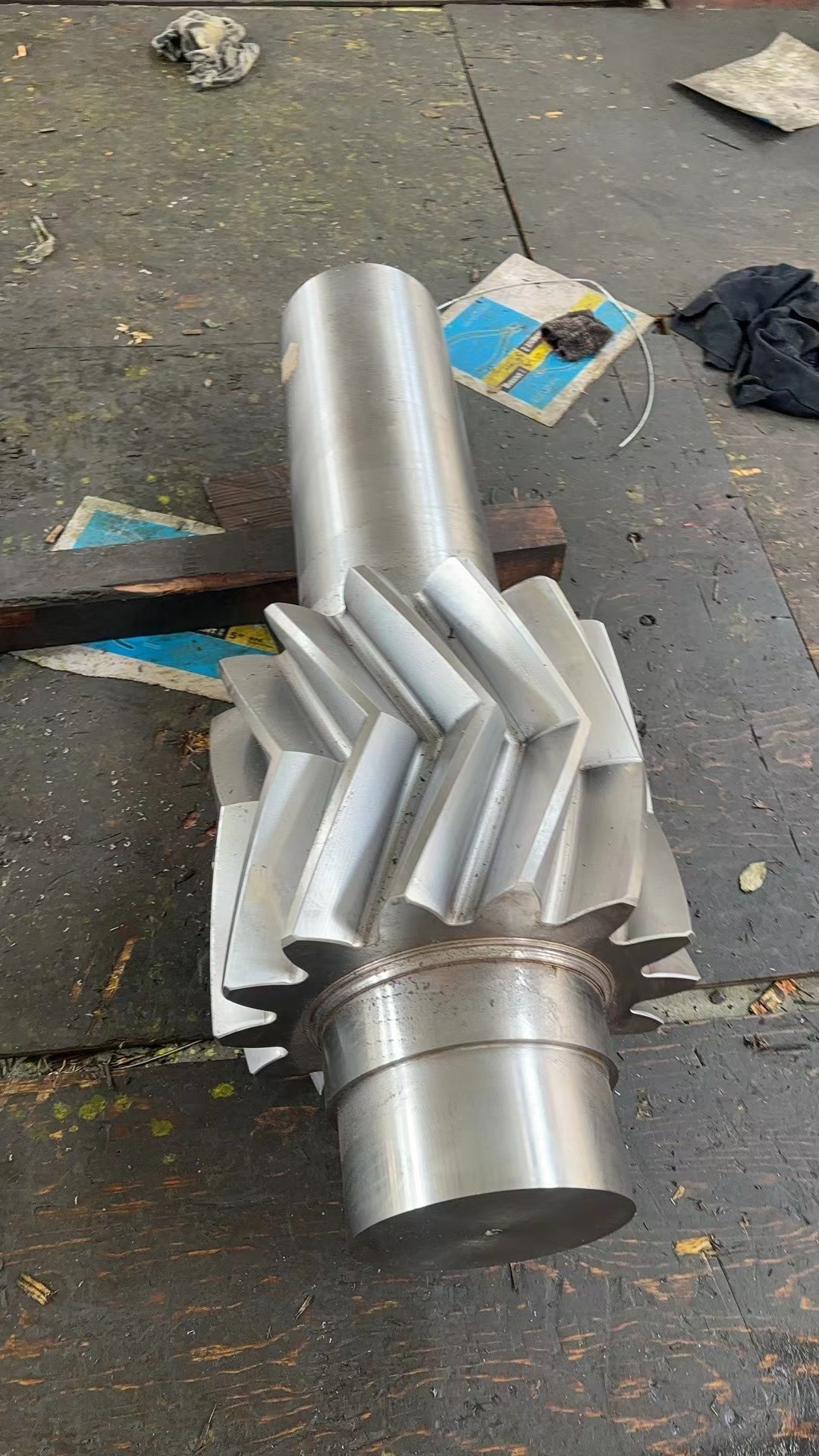

ویژگی‌های چرخ‌دنده جناغی:
رانش جانبی چرخ‌دنده جناغی از یک نیمه توسط نیمه دیگر متعادل می‌شود. چرخ‌دنده جناغی بدون نیروی رانش محوری کار می‌کند.
توضیحات چرخ‌دنده جناغی:
جناغی نوع خاصی از چرخ‌دنده مارپیچ دوتایی است که هیچ شکاف مرکزی بین چرخ‌دنده‌های مارپیچ چپ و راست ندارد.
فرآیند تولید:

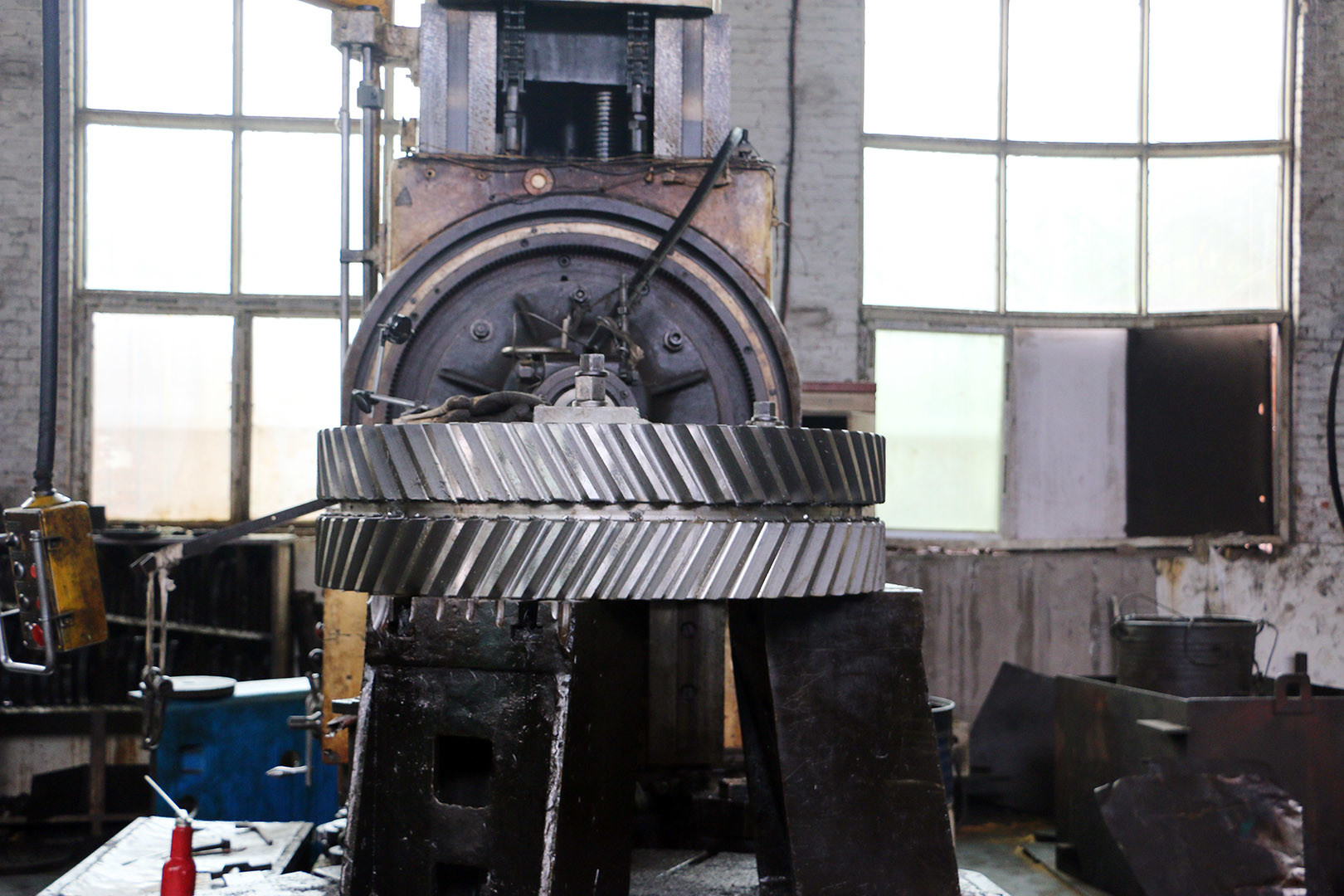

چرخ‌دنده جناغی تولید شده توسط دستگاه فرز دنده یا شکل‌دهنده دنده.
| محصولات | مجموعه چرخ‌دنده جناغی |
|---|---|
| سفارشی ساخته شده | ✓ |
| نوع پروفایل دنده | چرخ‌دنده استوانه‌ای |
| ساخت دندانه‌های دنده | فرز دنده |
| سنگ زنی دندانه‌های دنده | ✓ |
| ماژول (M) | ماژول 5-25 |
| تعداد دندانه‌ها (Z) | سفارشی |
| زاویه فشار (α) | 20° |
| زاویه مارپیچ (β) | سفارشی |
| درجه دقت دندانه‌ها | درجه ISO 8-9 |
| عملیات حرارتی | سخت‌کاری و تمپرینگ |
| سختی سطح | 230-260 HB |
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
