| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB220722002 |
| مقدار حداقل تعداد سفارش: | 5 عدد |
| قیمت: | $700/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 700 عدد در ماه |
| ماژول: | 14.111 | زاویه شفت: | 90 درجه |
|---|---|---|---|
| مواد: | 20CrNi2MoA | شماره دندان دنده: | 36 و 48t |
| نوع پروفایل: | گلیسون | حرارت درمانی: | کربورسازی |
| برجسته کردن: | چرخ دنده های مخروطی مارپیچی برای اتومبیل,14.111 ماژول Gleason Bevel Gear,Gleason Bevel Gear برای اتومبیل |
||

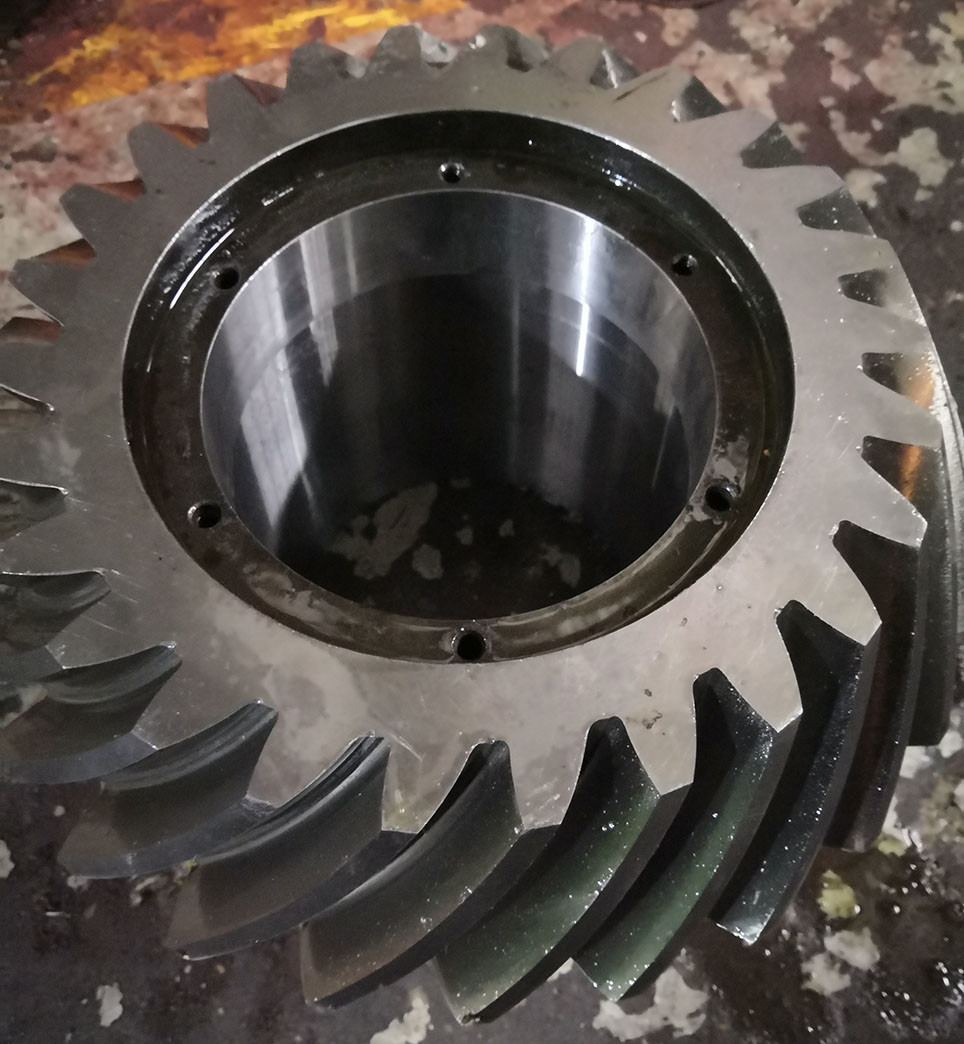

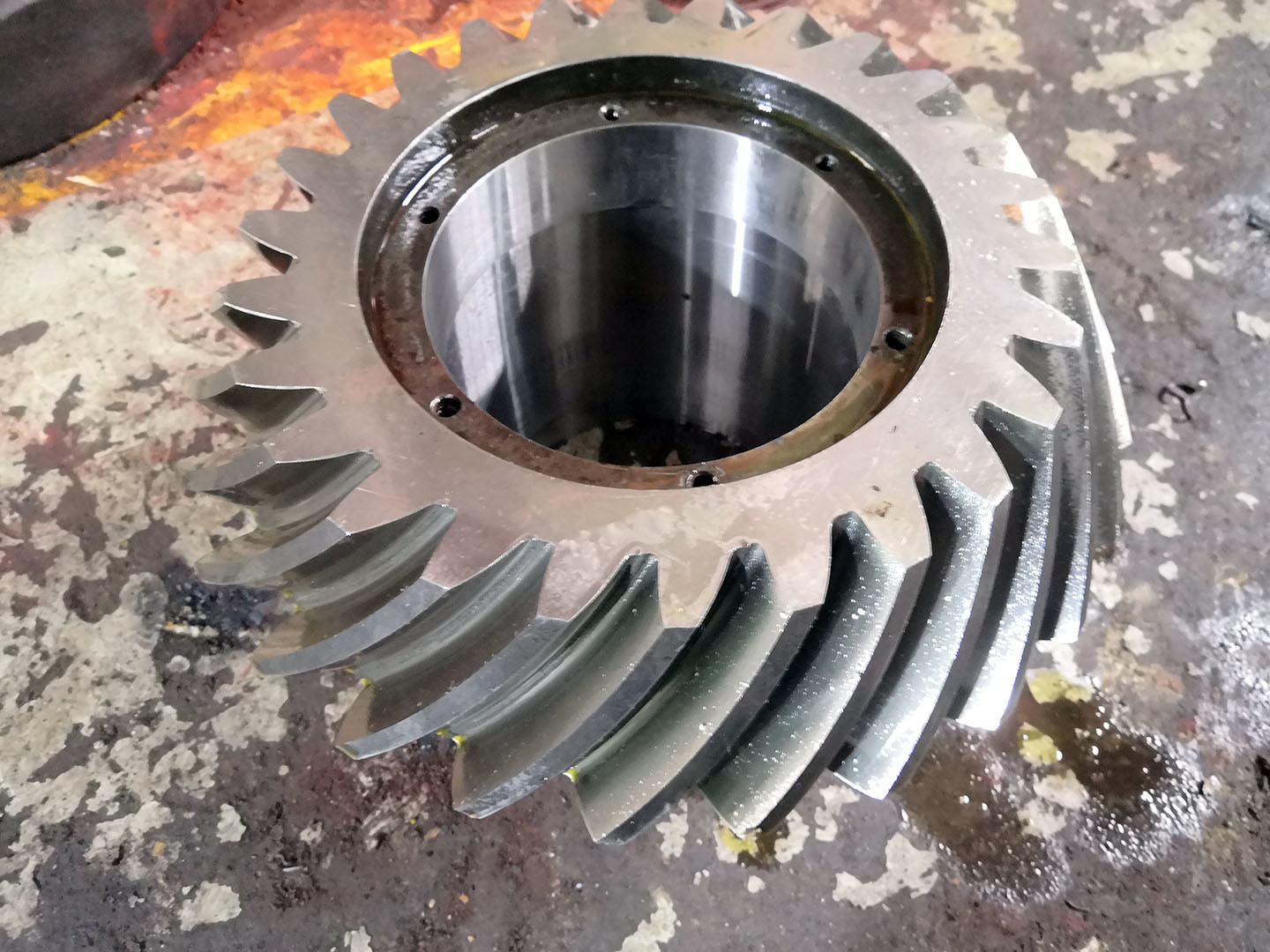

14.111 ماژول گلیسون نوع چرخ دنده های ریز کننده اسپیرال بیول
1) توصیف دنده های منحنی مارپیچی
دنده های منحنی مارپیچی یک دنده منحنی با زاویه مارپیچی از دندان های مارپیچی است.
ابزار بیول با دندان های منحنی و زبر برای ارائه تعامل تدریجی و سطح تماس بزرگتر.
2) ویژگی های دنده های منحنی مارپیچی
a) با نسبت تماس بالاتر، قدرت و دوام بالاتر در مقایسه با یک چرخ دنده ی منحنی مستقیم معادل.
ب) اجازه می دهد تا نسبت کاهش بالاتر.
ج) با بهره وری بهتر انتقال با کاهش صدا در دنده.
3) کاربردهای چرخ دنده های منحنی مارپیچی
اتومبیل ها، تراکتورها، وسایل نقلیه، دستگاه های کاهش نهایی برای کشتی ها.
مناسب برای سرعت بالا و حمل سنگین
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | گلیسون |
| تولید و فرآوری | آسیاب چرخ آلات |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 14.111 |
| تعداد دندانهای دنده (Z) | 36 و 48T |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | ۳۵° |
| زاویه کار/زاویه گره | 90° |
| مواد | 20CrNi2MoA |
| درمان گرما | کاربوریزاسیون / خاموش کردن سیمان |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
جعل ماشینکاری برش
بازرسی آسیاب گرما
