| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HB2207004 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $1000/ Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 67 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 50 مجموعه / ماه |
| Profile Type: | Herringbone Gear | Material: | Forging Steel |
|---|---|---|---|
| Brand: | OEM | Hardness: | 230-260 HB |
| پردازش تولید: | فرز دنده | Color: | Original Metallic Color |
| برجسته کردن: | ست دنده هرینگبون کارخانه فولاد,ست دنده شاه ماهی پینیون,دنده شاه ماهی کارخانه استیل |
||

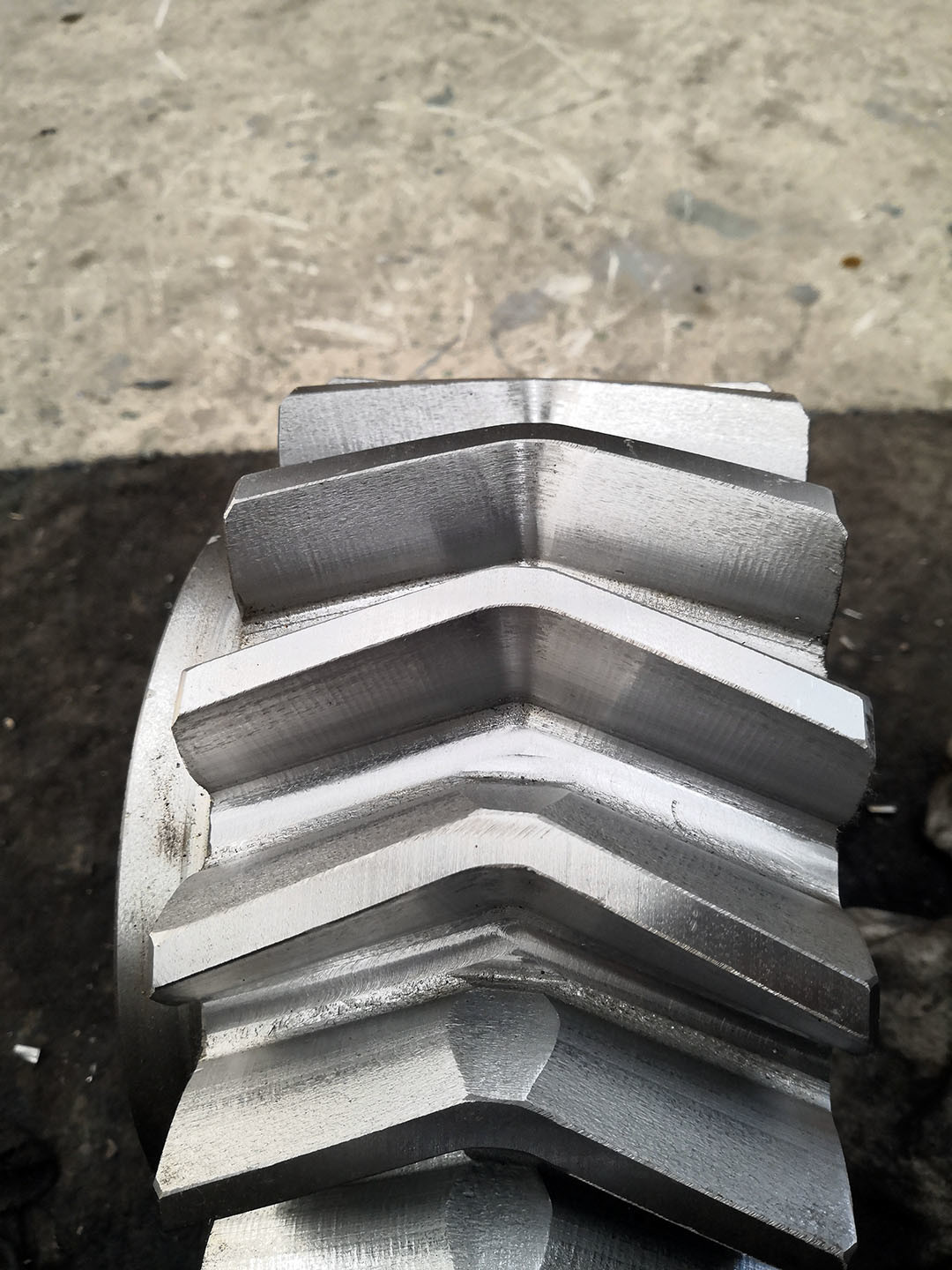

مجموعه دنده های هیرینگبون پینیون برای کارخانه فولاد-دنده های هیرینگبون
1) توصیف ابزار استخوان شله
دنده های هیرینگبون یک نوع خاص از دنده های دو مارپیچی است.
دو چرخ چرخ دار در دست های مخالف ((دست چپ و دست راست).
دنده های هیرینگبون بار محوری اضافی تولید نمی کنند.
2) ویژگی های ابزار استخوان شله
a) انتقال قدرت به آرامی، زیرا بیش از دو دندان در هر لحظه در هر زمان درگیر می شوند.
ب) بدون فشار جانبی بار محوری.
3) کاربردهای ابزار استخوان ماهی
توربین بخار، کاربردهای سنگین، رولینگ مل
| محصولات | ابزار هیرینگبون |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | استخوان شیره |
| تولید دندانهای دنده | آسیاب چرخ آلات |
| خرد کردن دندانهای دنده | صفر |
| ماژول (M) | 10 |
| تعداد دندان ها (Z) | 16 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | آداب |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خاموش کردن و دم کردن |
| سختی سطح |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
