| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB2207002 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $300/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| ماژول: | 16.477 | زاویه فشار: | 20 درجه |
|---|---|---|---|
| زاویه مارپیچ: | 15 درجه | مواد: | 17CrNiMo6 |
| حرارت درمانی: | کربورسازی | پردازش تولید: | چرخ دنده دنده |
| برجسته کردن: | چرخ دنده های مارپیچی مارپیچی فولادی 16.477,چرخ دنده مارپیچ مخروطی مستطیل شکل داخلی,چرخ دنده مارپیچ مخروطی ماژول 16.477 |
||

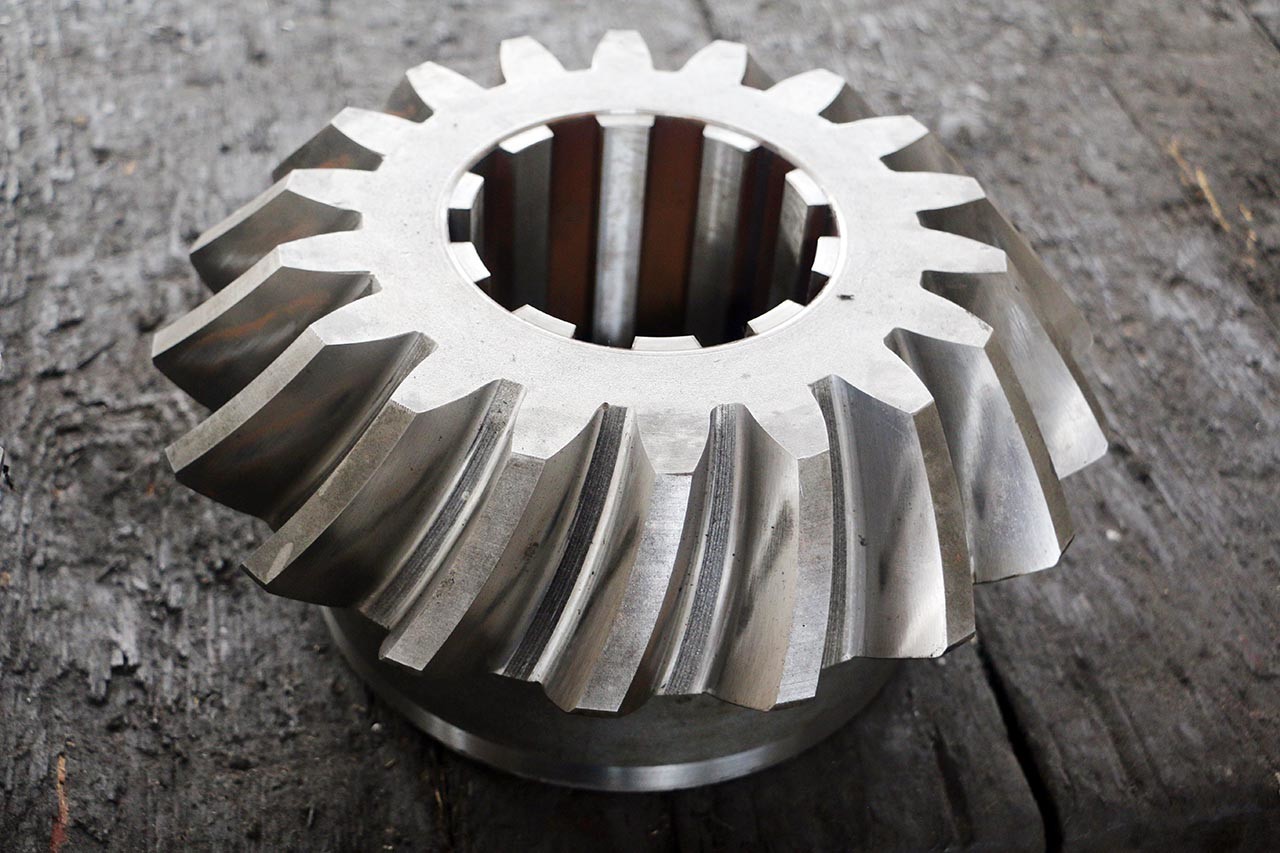

16.477 ماژول فولادی چرخ دنده های مارپیچ مخروطی با شیار داخلی مستطیلی
1) شرح چرخ دنده مخروطی مارپیچ
چرخ دنده مخروطی مارپیچ نوع خاصی از چرخ دنده مخروطی است، یک چرخ دنده مخروطی مارپیچ با زاویه مارپیچ منحنی.
2) کیفیت چرخ دنده مخروطی مارپیچ
چرخ دنده مخروطی مارپیچ استاندارد تولید شده توسط فرآیند فرز دندانه چرخ دنده.
چرخ دنده مخروطی مارپیچ می تواند پس از عملیات حرارتی با فرآیند سنگ زنی دندانه چرخ دنده باشد.
کیفیت دندانه چرخ دنده می تواند به درجه ISO 5-6 (درجه AGMA 10-11) برسد
| محصولات | چرخ دنده های مخروطی مارپیچ با شیارهای داخلی |
| سفارشی ساخته شده | √ |
| نوع پروفایل چرخ دنده | Gleason |
| تولید چرخ دنده کرمی | فرز چرخ دنده و سنگ زنی دندانه چرخ دنده |
| سنگ زنی دندانه شفت کرمی | √ |
| ماژول (M) | 16.477 |
| تعداد دندانه (Z) | 18 و 23T |
| زاویه فشار (α) | 20° |
| زاویه سرب | 15° |
| درجه دقت شفت کرمی | درجه ISO 6 |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
فورجینگ ماشینکاری برش

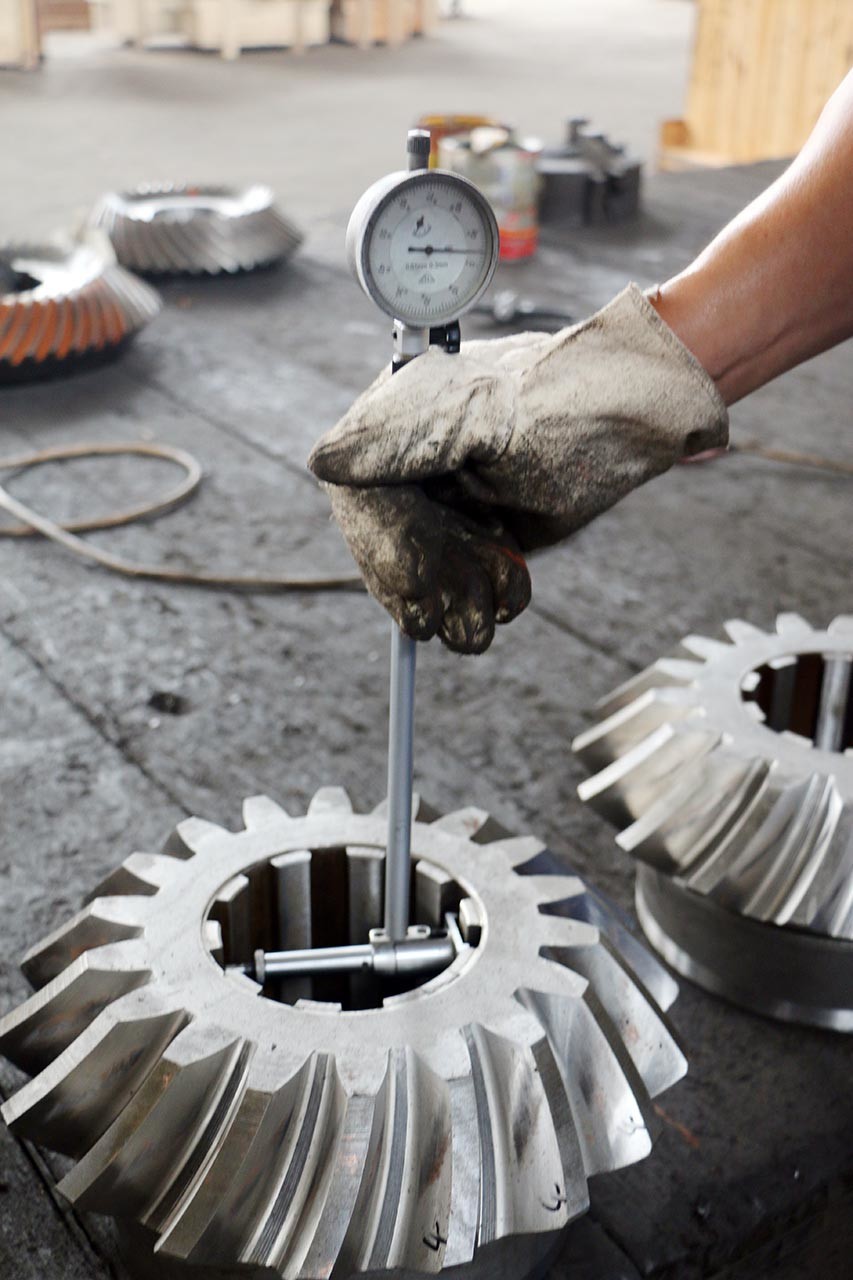

عملیات حرارتی سنگ زنی بازرسی
