| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | WG2207001 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $350/Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 58 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 600 مجموعه در ماه |
| مواد: | دنده کرم/zcual10fe3 شافت کرم 20crnimo | نوع پروفایل: | چرخ دنده |
|---|---|---|---|
| فرایند ساخت: | سنگ زنی شافت کرم | حرارت درمانی: | کاربرگ شفت کرم |
| سختی: | شافت کرم 58-62 HRC | شماره سر: | 2 |
| برجسته کردن: | شفت کرم استوانه ای و چرخ دنده حلزونی,چرخ دنده کرم محور ISO 6,چرخ دنده کرم شافت استوانه ای سفارشی |
||
دستگاه های چرخ دار و گلوله ای به صورت سلنیدی

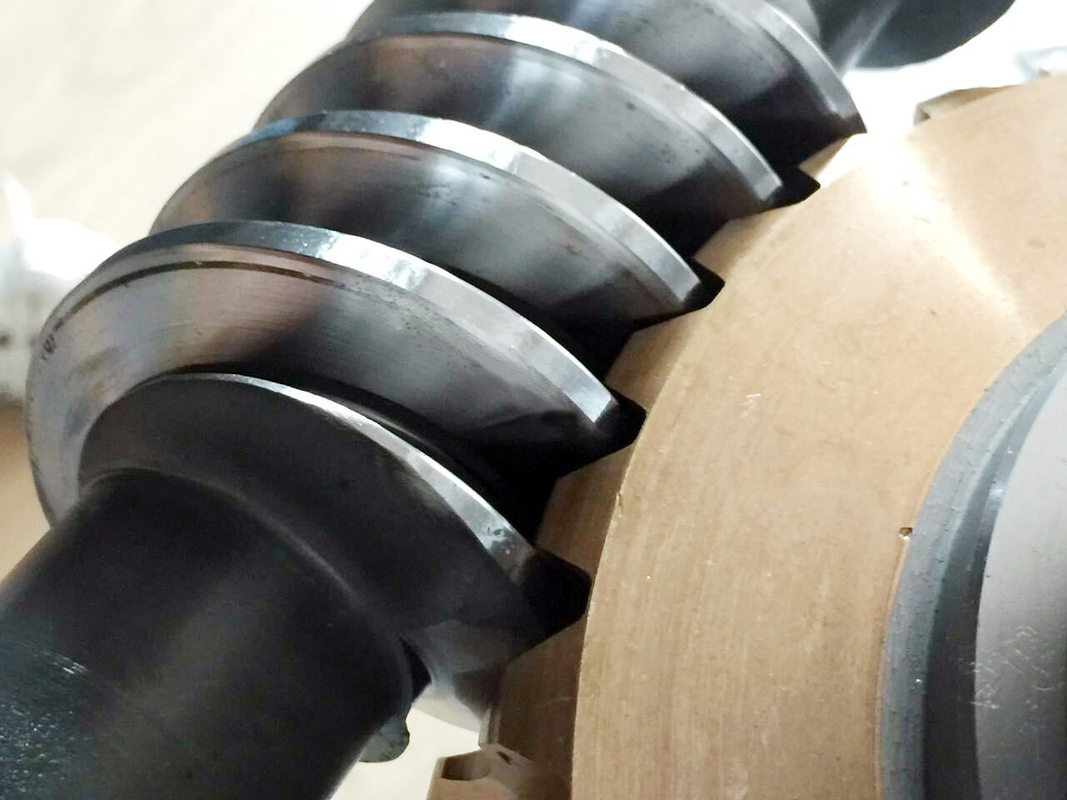

1) توصیف ابزار کرم و شاخه کرم
شاخه کرم یک ساقه است که حداقل یک دندان کامل (خيط) در اطراف سطح پچ دارد و راننده یک چرخ کرم است.
چرخ کرم یک دنده با دندان های برش در زاویه ای است که توسط یک شاخه کرم رانده می شود.
جفت دنده کرم برای انتقال حرکت بین دو شاخه که در 90 ° به یکدیگر قرار دارند و بر روی یک صفحه قرار دارند استفاده می شود.
2) ویژگی های ابزار کرم و شاخه کرم
الف) نسبت کاهش بزرگ را برای یک فاصله مرکز داده شده فراهم می کند
ب) حرکت آهسته و صاف شبکه.
| محصولات | دنده های کرم و شاخه های کرم |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | ابزار کرم |
| تولیدات | بازيگر ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | آداب |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | آداب |
| زاویه سرب | آداب |
| درجه دقت دندان | درجه ایزو 6 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
