| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HB2207001 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | 300 |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 500 عدد در ماه |
| مواد: | 42CrMo/AISI 4140 | حرارت درمانی: | خاموش کردن و معتدل کردن |
|---|---|---|---|
| فرایند ساخت: | فرز دنده دنده | درجه کیفی: | درجه ISO 8-9 |
| نوع پروفایل: | دنده شاه ماهی | زاویه مارپیچ: | 22 درجه |

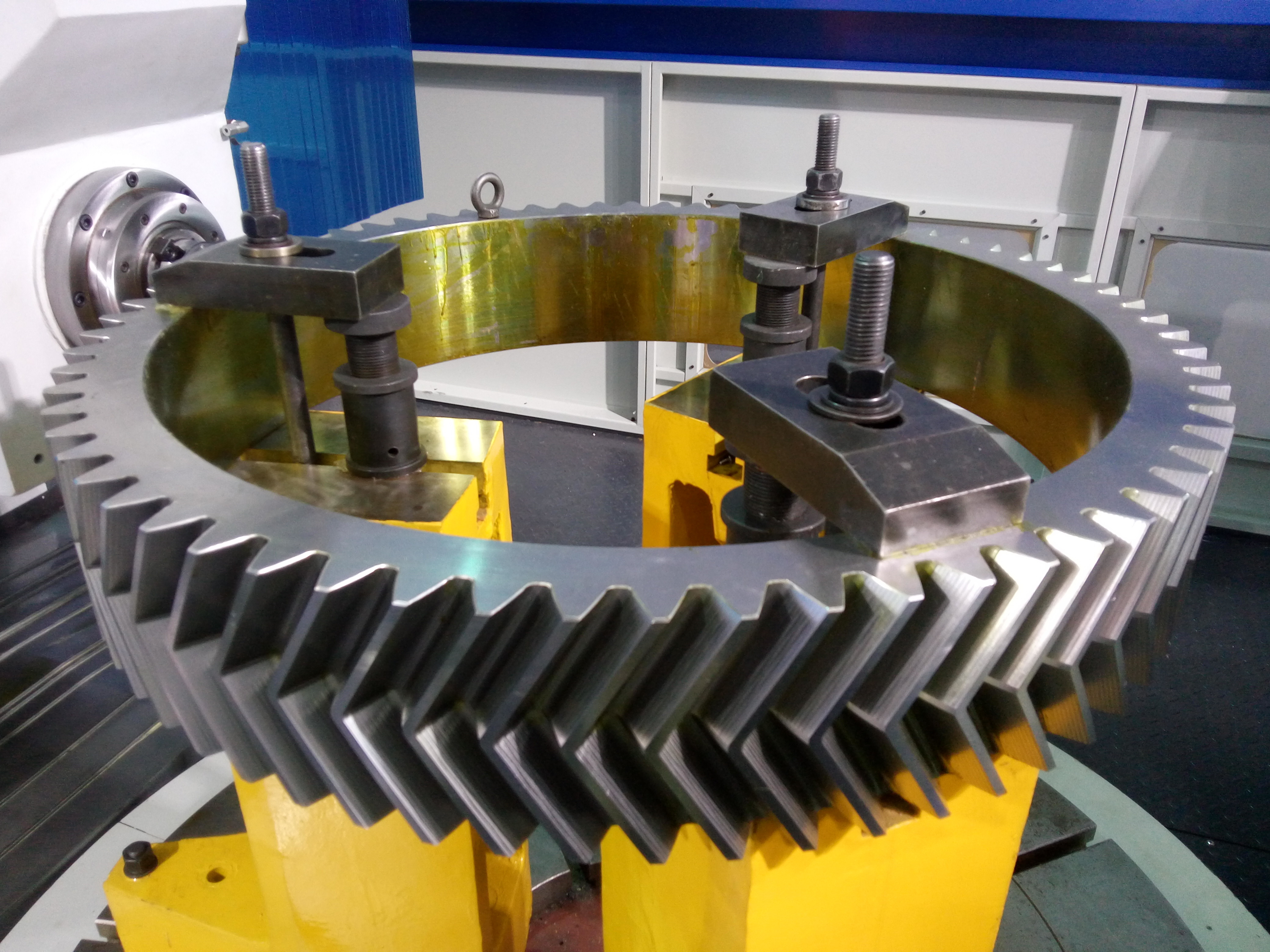

| برجسته کردن: | چرخ دنده های شاه ماهی بدون شکاف مرکزی,چرخ دنده های آسیاب نورد سفارشی,چرخ دنده های آسیاب شاه ماهی |
||
1)خصوصیات ابزار استخوان شله
a) تولید دنده های هیرینگبون دشوارتر از دنده های اسپور یا هیلسیال معادل است.
ب) دنده های هیرینگبون بار محوری اضافی مانند دنده های مارپیچی تولید نمی کنند.
2) فرآیند تولید ابزار هیرنگبون
ابزار استخوان هیرنگ تولید شده از طریق آسیاب ابزار
3) ماده ی دنده های استخوان ماهیچه
فولاد 42CrMo (AISI 4140) یا 40CrNiMo (SAE 4320) بیشتر برای ابزار استخوان ماهی استفاده می شود
| محصولات | مجموعه دنده های هیرینگبون |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | استخوان شیره |
| تولید دندانهای دنده | آسیاب چرخ آلات |
| خرد کردن دندانهای دنده | صفر |
| ماژول (M) | آداب |
| تعداد دندان ها (Z) | 56 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | آداب |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خاموش کردن و گرم کردن |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
