| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SP2207001 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | 300 |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45-60 روز |
| شرایط پرداخت: | T/T، D/P، Western Union، L/C |
| قابلیت ارائه: | 1500 |
| مواد: | 20crni2moa (مشابه SAE 4320) | حرارت درمانی: | کربورسازی |
|---|---|---|---|
| سختی: | 58-62 HRC | فرایند ساخت: | سنگ های دنده دنده |
| کیفیت دندان دنده: | درجه ISO 6-7 | نمایه دنده: | نوع گلیسون |
| برجسته کردن: | چرخ دنده مخروطی مارپیچ 20CrNi2MoA,مجموعه دنده های مخروطی مارپیچ فولادی آلیاژی,چرخ دنده های مخروطی مارپیچی برای کاهنده دنده |
||

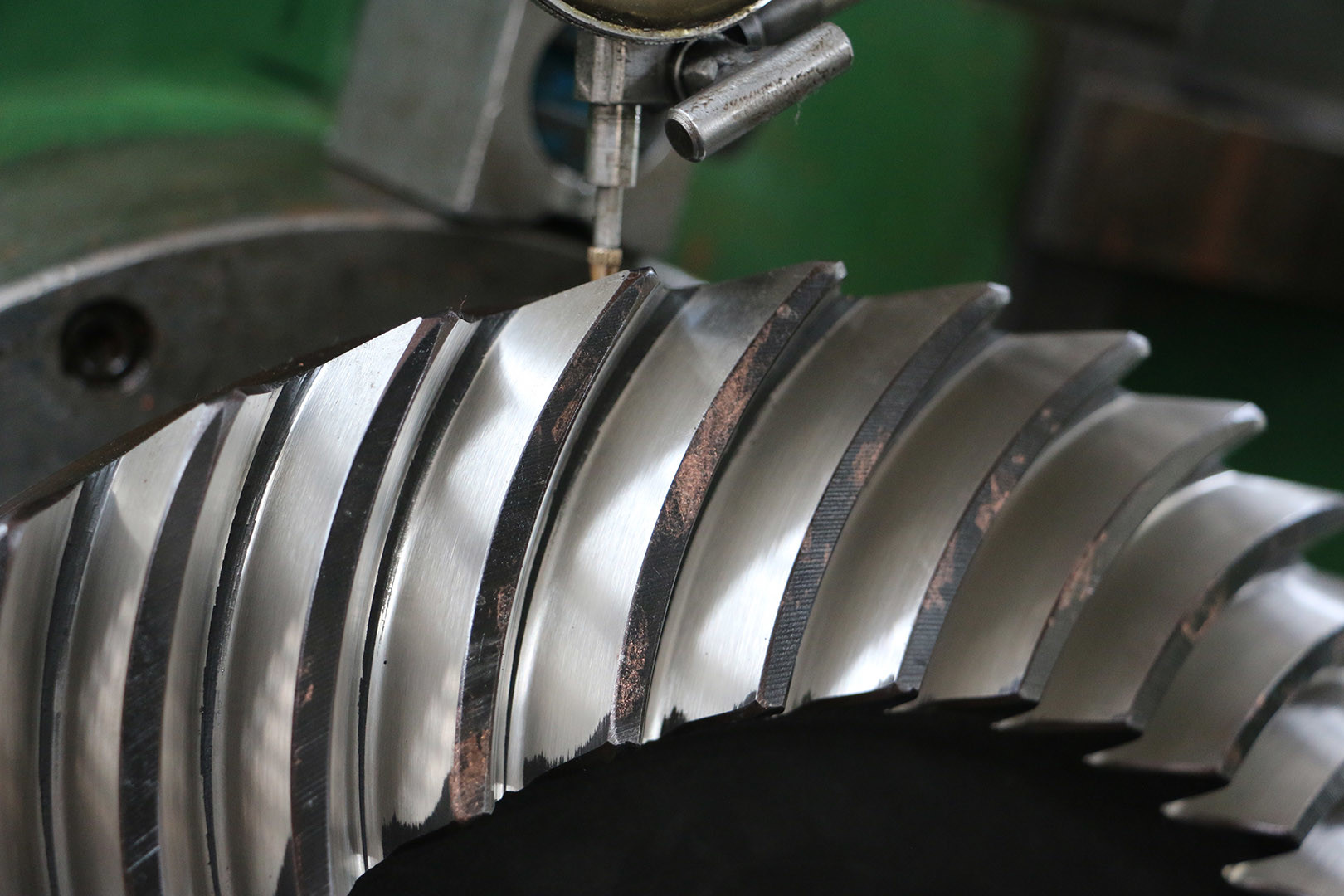

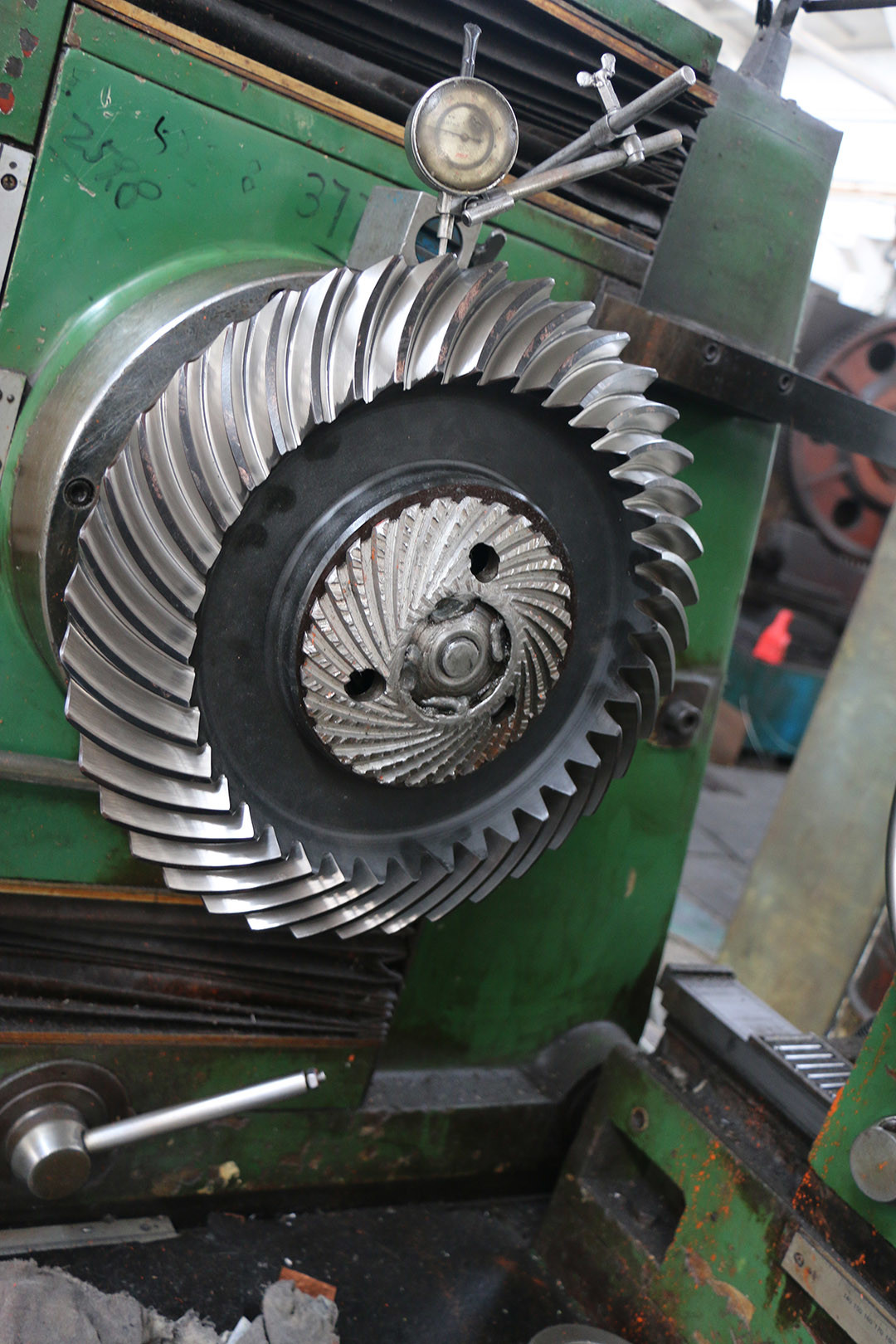

مجموعه چرخ‌دنده‌های مخروطی مارپیچ فولادی آلیاژی سفارشی برای کاهنده‌های دنده
1) توضیحات چرخ‌دنده مخروطی مارپیچ
کاهش دنده کشتی‌ها، تراکتورها، وسایل نقلیه موتوری.
2) ویژگی‌های چرخ‌دنده مخروطی مارپیچ
الف) با نسبت تماس بهتر، سر و صدای کمتر.
ب) استحکام و دوام بالاتر
ج) چرخ‌دنده را می‌توان برای رسیدن به درجه دقت بالا سنگ‌زنی کرد
3) جنس چرخ‌دنده مخروطی مارپیچ
فولاد 17CrNiMo6/ 18CrNiMo7 و 20CrNi2MoA (مشابه SAE 4320) بیشتر برای چرخ‌دنده مخروطی مارپیچ استفاده می‌شود.
| سفارشی | √ |
| نوع پروفیل دنده | Gleason |
| پردازش ساخت | فرز دنده |
| سنگ‌زنی دندانه‌های دنده | √ |
| ماژول (M) | 8 |
| تعداد دندانه‌های دنده (Z) | 35 |
| زاویه فشار (α) | 20° |
| زاویه مارپیچ (β) | 35° |
| زاویه کار/زاویه شفت | 90° |
| جنس | 20CrNi2MoA |
| عملیات حرارتی | کربوریزاسیون/سخت‌کاری سیمانی |
| سختی سطح | 58-62 HRC |
| مقایسه درجه‌بندی کدهای فولادی | |||||
| چین/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
فورجینگ ماشین‌کاری برش
عملیات حرارتی سنگ‌زنی بازرسی
