| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 200 ست |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| نوع دنده: | گلیسون | کیفیت دندان دنده: | درجه ISO 6-7 |
|---|---|---|---|
| تعدیل: | 16 | دندان دنده: | 14 |
| حرارت درمانی: | کربورسازی | روش ساخت: | فرز دنده |
| برجسته کردن: | دنده های چرخ دار صاف,دنده های چرخ دار با سر و صدا کم,دندهای چرخ دار سنگین,Low Noise Spiral Bevel Gears,Heavy Duty Spiral Bevel Gears |
||

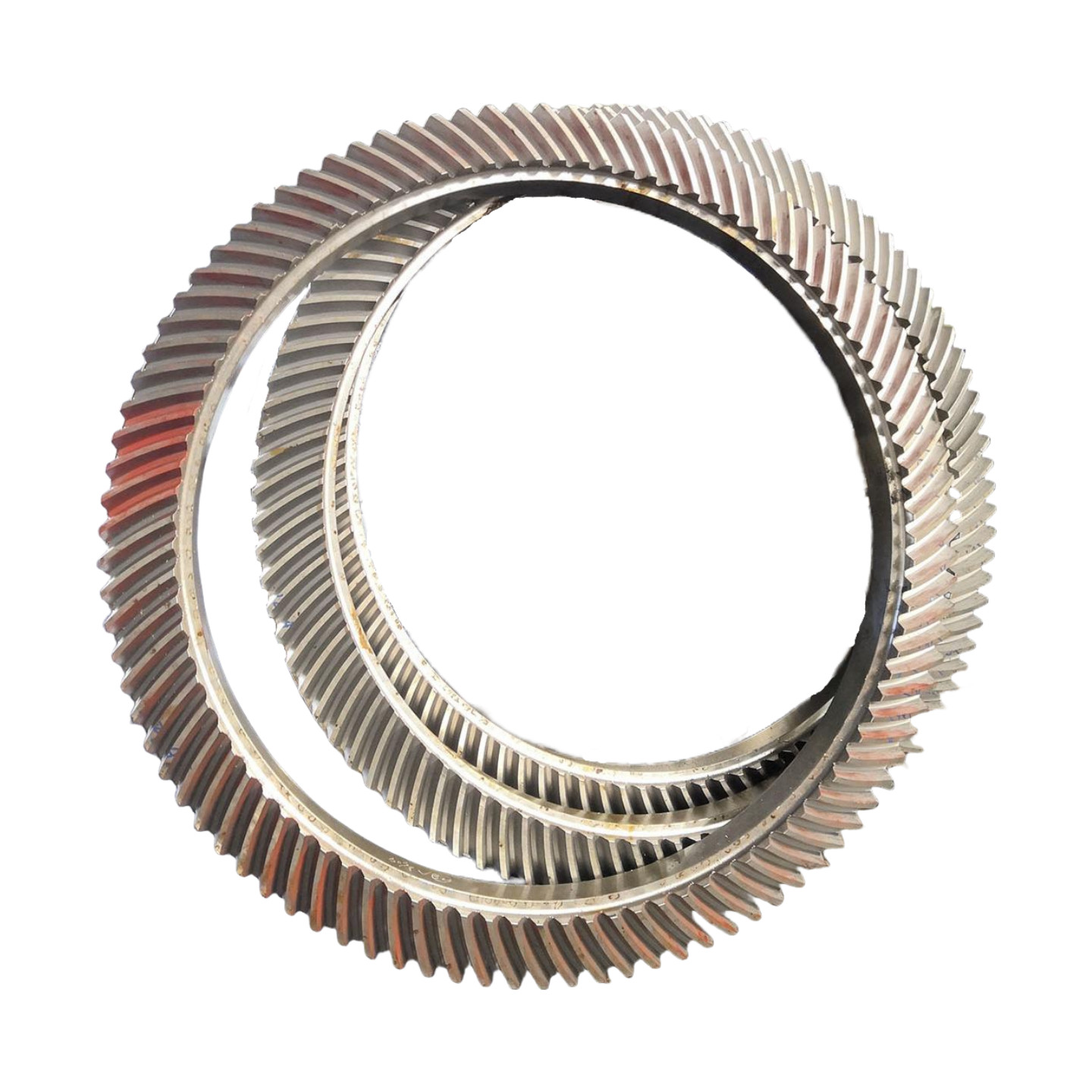

1) توضیحات دنده مارپیچ پخ
دنده پخ مارپیچ انتقال نیرو را با درگیری متقابل پروفیل های دندانه مارپیچ به دست می آورد.
این حرکت چرخشی یک شفت را به حرکت چرخشی شفت متقاطع دیگر تبدیل می کند.
2) ویژگی های دنده پخ مارپیچ
الف)روش درگیری: این روش درگیری تدریجی را اتخاذ می کند. تماس سطح دندان به تدریج
از یک انتهای دندان به انتهای دیگر منتقل می شود.
ب) ویژگی های حرکت: در طول فرآیند درگیری، تعداد زیادی جفت دندان درگیر هستند و درجه همپوشانی بالا است.
3) مزایای دنده پخ مارپیچ
الف) درگیری تدریجی ضربه و لرزش را کاهش می دهد و سر و صدای عملیاتی را به طور قابل توجهی کاهش می دهد.
ب) درجه همپوشانی بالا ظرفیت تحمل دنده ها را افزایش می دهد و آنها را قادر می سازد تاگشتاور بیشتری را منتقل کنند
و به طور موثر راندمان انتقال را بهبود بخشند.
| محصولات | دنده های پخ مارپیچ |
| سفارشی ساخته شده | √ |
| نوع پروفایل دنده | Gleason |
| ساخت | فرز دنده و سنگ زنی دندانه دنده |
| سنگ زنی دندان | √ |
| ماژول (M) | 16 |
| تعداد دندان (Z) | 32 |
| زاویه فشار (α) | 20°; |
| زاویه سرب | 15°; |
| درجه دقت | ISO 6 Grade |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولادی | |||||
| چین/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
آهنگری ماشینکاری برش
عملیات حرارتی سنگ زنی بازرسی
