| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 2 مجموعه |
| قیمت: | 300＄ |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| طبق دستور ساخته شده: | آره | حرارت درمانی: | کربورسازی |
|---|---|---|---|
| زاویه فشار: | 20 درجه | روش ساخت: | چرخ دنده شکل دهنده / چرخ دنده فرز |
| زاویه صورت: | 21.01 درجه | شماره دندان دنده: | 26T/65T |
| برجسته کردن: | چرخ دنده های شاف مستقیم,90 درجه زاویه شافت چرخ دنده,چرخ دنده های دو طرفه,90 deg Shaft Angle Bevel Gears,Versatile Straight Bevel Gears |
||

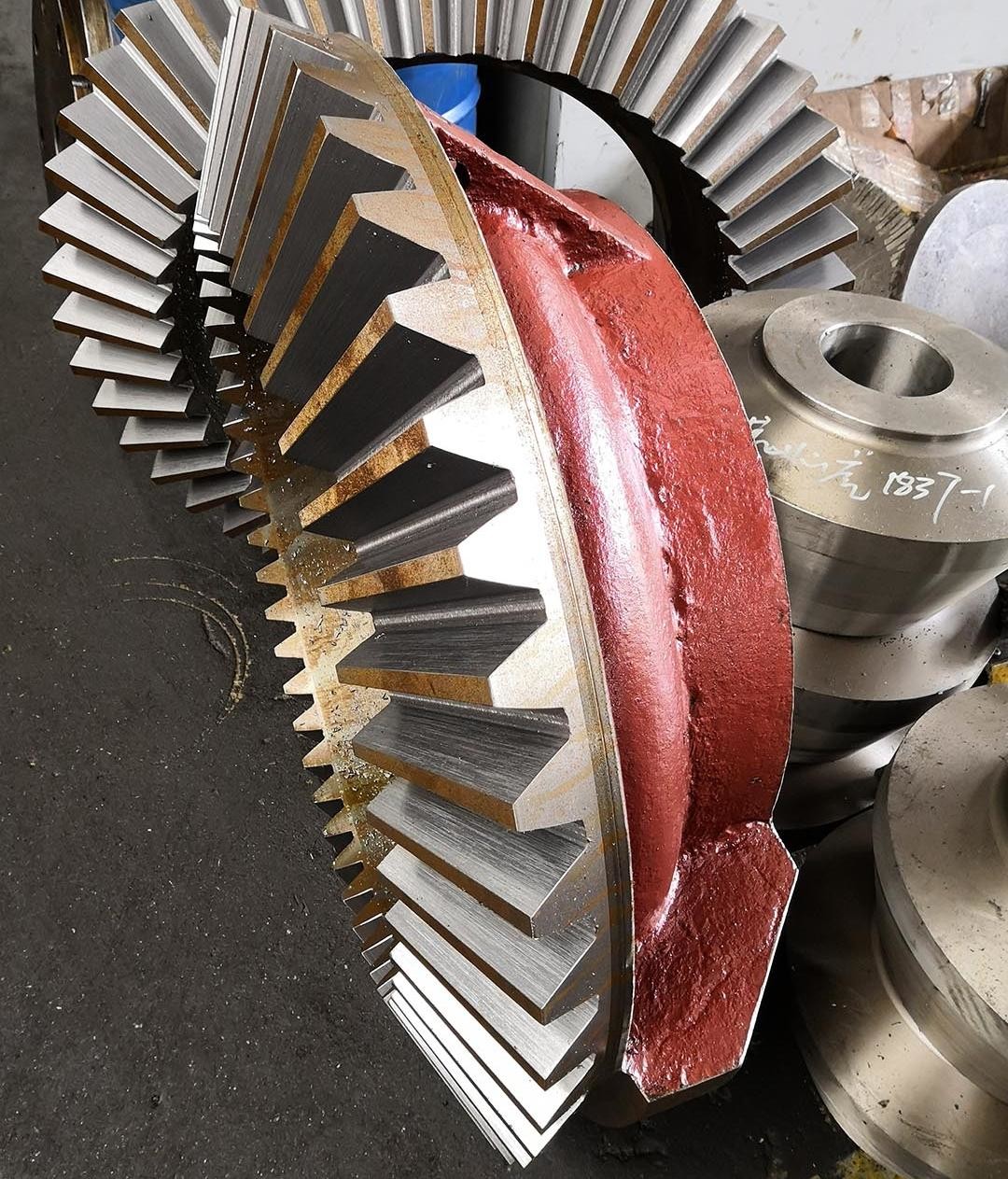

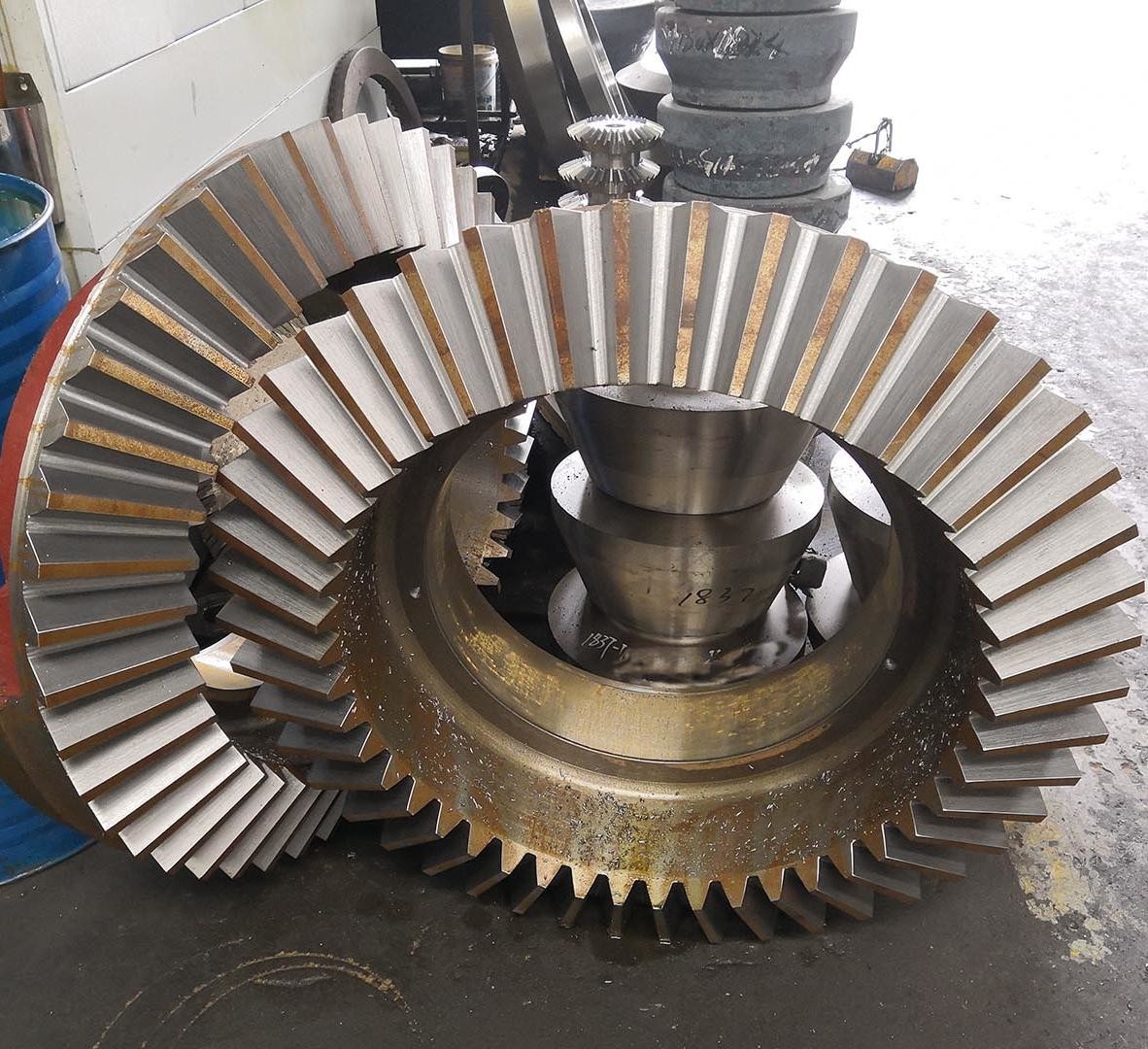

1) توصیفات دستگاه های چرخ دار مستقیم
یک دنده منحنی مستقیم یک نوع دنده منحنی است که خطوط دندان آن در یک خط مستقیم در امتداد ژنراتور مخروطی توزیع می شود.
از آن برای انتقال قدرت بین شاخه های متقاطع (معمولاً در زاویه 90 درجه) استفاده می شود.
2) ویژگی های چرخ دنده مستقیم
a) پروفایل دندان یک خط مستقیم است و موازی با ژنراتوری مخروط است.
ب) سطوح دندان ها شکل قوس دایره ای یا دایره ای دارند و در طول شبکه، آنها تماس نقطه ای دارند.
ج)قابل استفاده برای طرح انتقال که در آن دو شاخه متقاطع هستند.
3) مزایایی که از چرخ چرخ مستقیم برخوردار است
a) ساختار ساده: طراحی و ساخت آسان تر از چرخ چرخدار مارپیچی است.
ب) کارایی انتقال بالا: از دست دادن اصطکاک در شبکه گیره مستقیم کوچک است و کارایی می تواند بیش از 95٪ را به دست آورد.
ج) هزینه کمتر: تکنولوژی پردازش بالغ است و برای تولید انبوه مناسب است.
| محصولات | چرخ دنده ی راست |
| طبق دستور ساخته شده | √ |
| زاویه گره | 90° |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 12 |
| تعداد دندان ها (Z) | 32 |
| زاویه فشار (α) | 20 درجه |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | هاردینگ یا کاربوریزاسیون به وسیله اندوکشن |
| سختی سطح | پیین 58-62 HRC/داده 50-55 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
