| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 2 مجموعه |
| قیمت: | 300＄ |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| زاویه مارپیچ: | 35 درجه | دقت: | Agma 9 |
|---|---|---|---|
| زاویه فشار: | 20 درجه | روش ساخت: | چرخ دنده |
| درجه کیفی: | ISO 6-7 | نوع پروفسور: | گلیسون |
| برجسته کردن: | بهره وری بیشتر دنده های چرخ دار,طراحی انعطاف پذیر دنده های چرخ دار,دقيقي بالا دنده هاي چرخ دار,Flexible Design Spiral Bevel Gears,High Precision Spiral Bevel Gears |
||

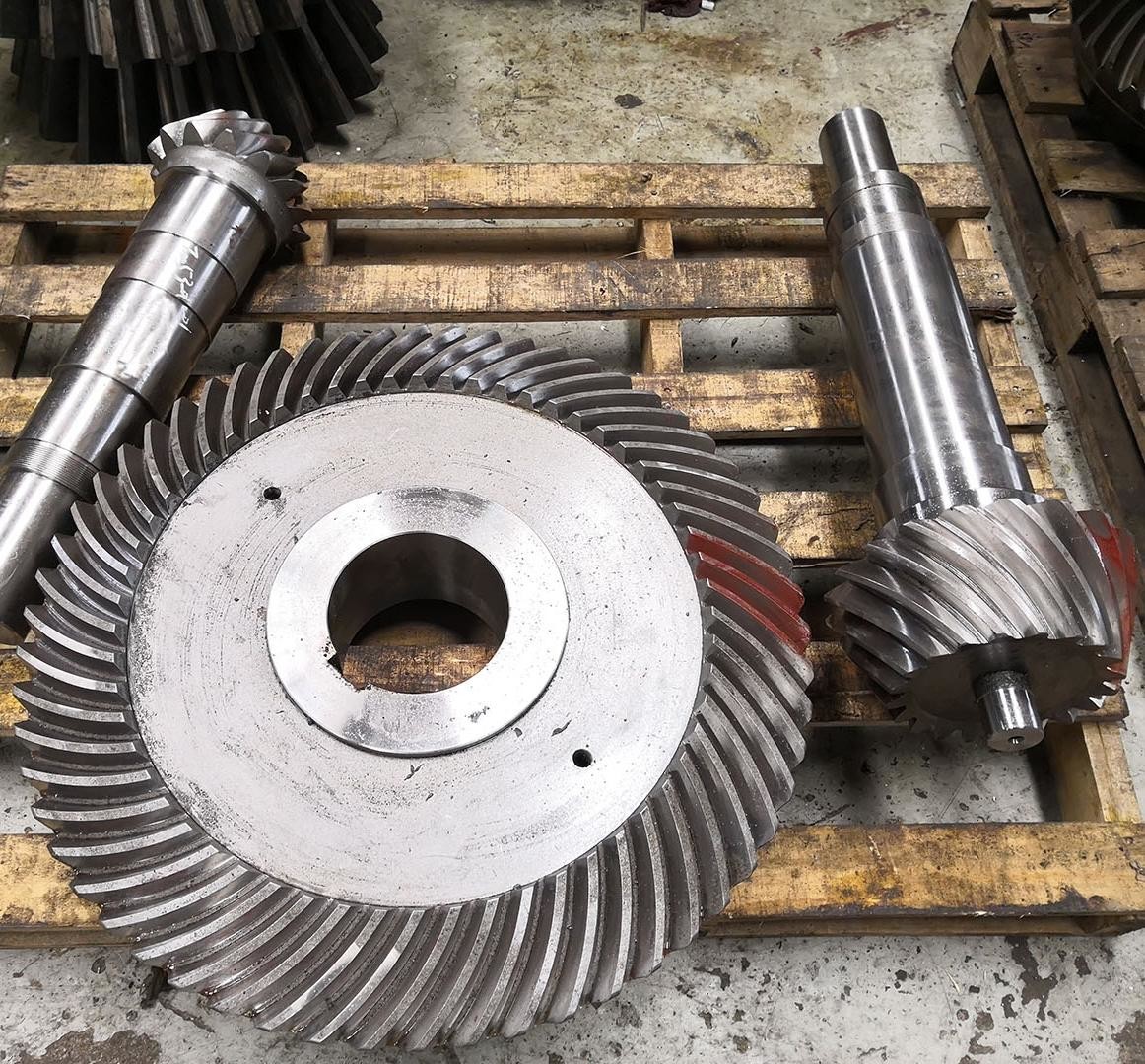

1) ویژگی های چرخ دنده مخروطی مارپیچ
الف) پروفیل دندان پیچیده است و نیاز به پردازش دقیق با ابزارهای ماشینی خاص (مانند ابزارهای ماشینی Gleason یا Olicon) دارد.
ب) زاویه مارپیچ را می توان تنظیم کرد (مانند چرخ دنده های مخروطی مارپیچ 35 درجه یا 0 درجه) تا نیازهای مختلف را برآورده کند.
2) مزایای چرخ دنده مخروطی مارپیچ
الف) انتقال با دقت بالا: می تواند استانداردهای صنعتی سختگیرانه (مانند AGMA، ISO) را برآورده کند.
ب) طراحی انعطاف پذیر: زاویه مارپیچ را می توان با توجه به شرایط کاری بهینه کرد تا صدا، ظرفیت بار و راندمان متعادل شود.
| محصولات | چرخ دنده های مخروطی مارپیچ |
| سفارشی ساخته شده | √ |
| نوع پروفیل دنده | Gleason |
| ساخت | فرز دنده و سنگ زنی دندان دنده |
| سنگ زنی دندان | √ |
| ماژول (M) | 16 |
| تعداد دندان (Z) | 32 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 15 درجه |
| درجه دقت | درجه 6 ISO |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
آهنگری ماشینکاری برش
عملیات حرارتی سنگ زنی بازرسی
