| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 2 مجموعه |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| مواد: | فولاد | نوع پروفسور: | گلیسون |
|---|---|---|---|
| تولید: | چرخ دنده | زاویه مارپیچ: | 15 درجه |
| نمایه دنده: | نوع گلیسون | دقت: | AGMA 10-11 درجه |
| برجسته کردن: | 16.477 ماژول چرخ چرخدار مارپیچی,دنده های چرخ دار سفارشی,Customized Spiral Bevel Gears |
||

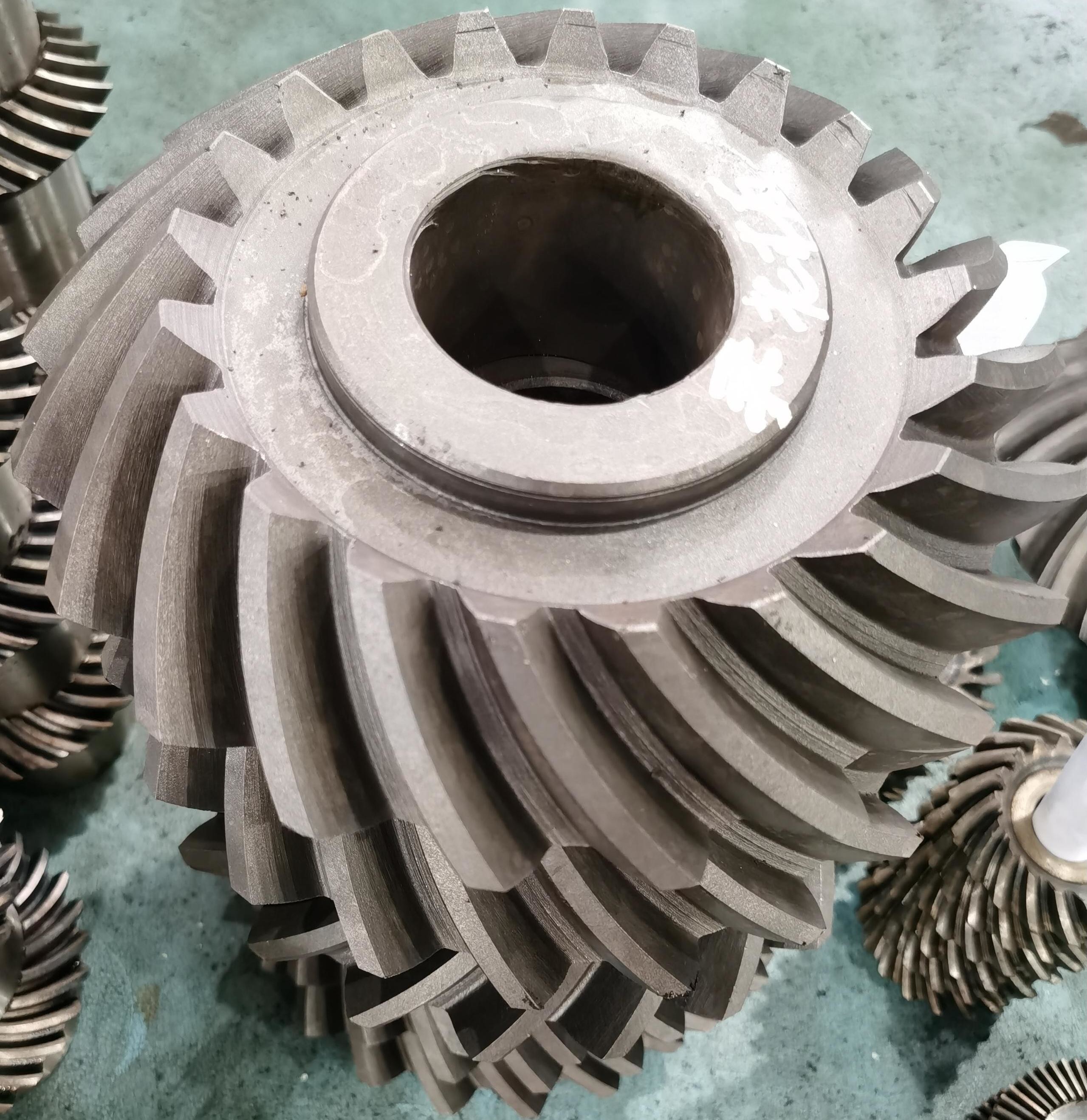

1) توضیحات دنده های مخروطی مارپیچ
این نوع دنده های مخروطی با پروفیل دندانه مارپیچ لگاریتمی، مزایای عملکردی بی نظیری در انتقال محورهای غیر موازی دارد و به ویژه برای شرایطی که هم دقت و هم قابلیت اطمینان مورد نیاز است، مناسب است.
2) مزایای دنده های مخروطی مارپیچ
a) پیوستگی درگیر شدن: تماس همزمان تعداد دندان ها ≥ 2.5
b) ظرفیت تحمل بار: ضریب گشتاور استاتیکی به 1.8 برابر مشخصات دنده های خاردار می رسد
c) مدیریت حرارتی: افزایش دمای کار 22 درجه سانتیگراد کمتر از استاندارد صنعت است
3) کاربردهای دنده های مخروطی مارپیچ
a) حمل و نقل زمینی: جعبه انتقال بوژی راه آهن پرسرعت
b) تولید صنعتی: واحد محرک اصلی کارخانه نورد سرد
c) صنعت دفاعی و نظامی: جعبه انتقال دو طرفه خودروهای زرهی
| محصولات | دنده های مخروطی مارپیچ |
| سفارشی ساخته شده | √ |
| نوع پروفیل دنده | Gleason |
| ساخت دندانه های دنده | فرز دنده |
| سنگ زنی دندانه های دنده | √ |
| ماژول (M) | 16.477 |
| تعداد دندان (Z) | 21 |
| زاویه فشار (α) | 20° |
| زاویه سرب | 15° |
| درجه دقت شفت کرم | ISO 6 Grade |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| CHINA/GB | ISO | ГоСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
فورج ماشین کاری برش
عملیات حرارتی سنگ زنی بازرسی
