| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 20 ست |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| عرض: | 200 میلی متر | شماره دندان: | 14 |
|---|---|---|---|
| مواد: | فولاد | فرایند ساخت: | چرخ دنده |
| درجه کیفی: | درجه ISO 6 | سختی: | HRC 58-62 |
| برجسته کردن: | دنده های دو طرفه مارپیچی,طراحی سطح هیپربولیک چرخ دنده های بیول مارپیچی,Hyperbolic Surface Design Spiral Bevel Gears |
||

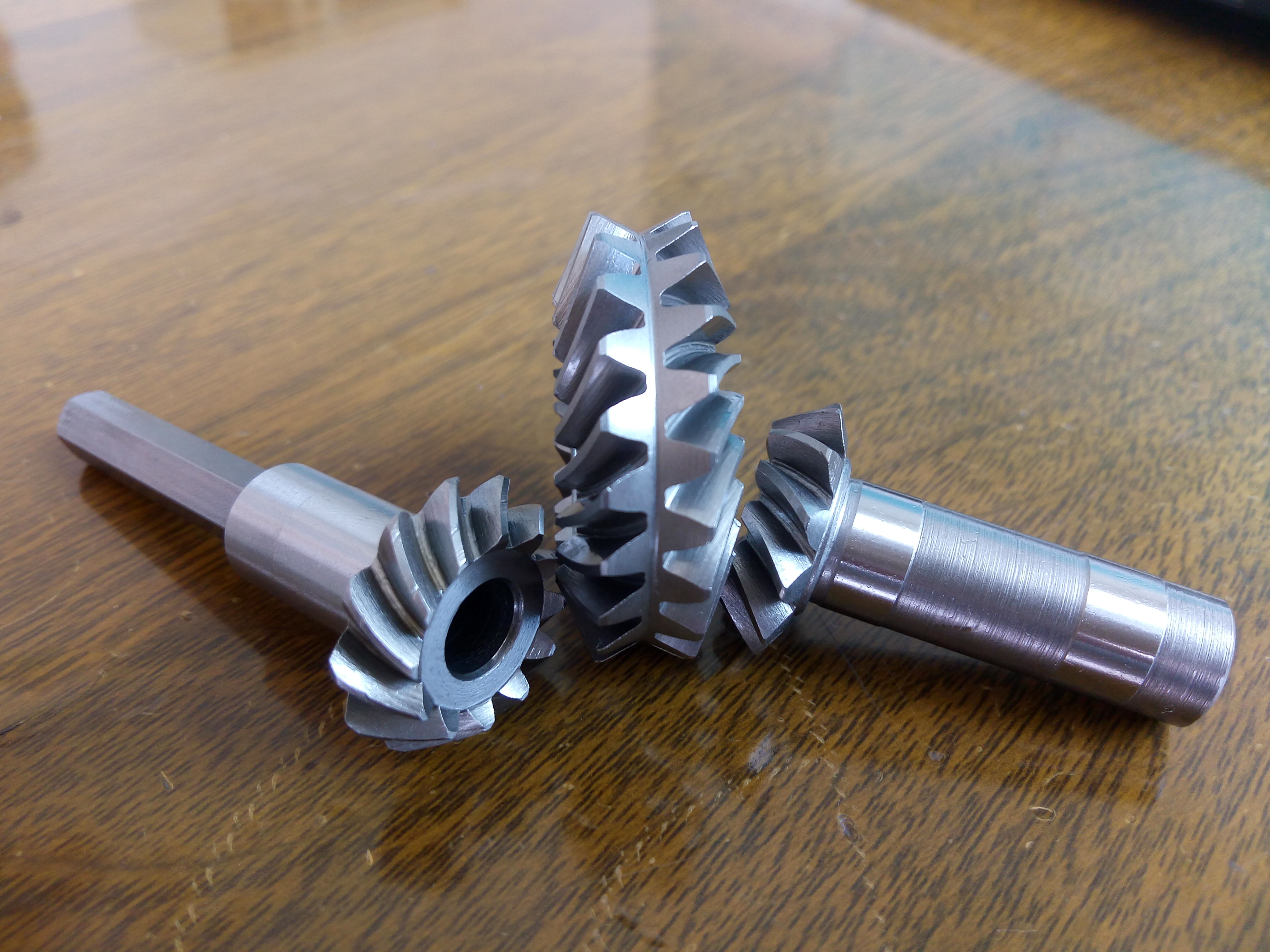

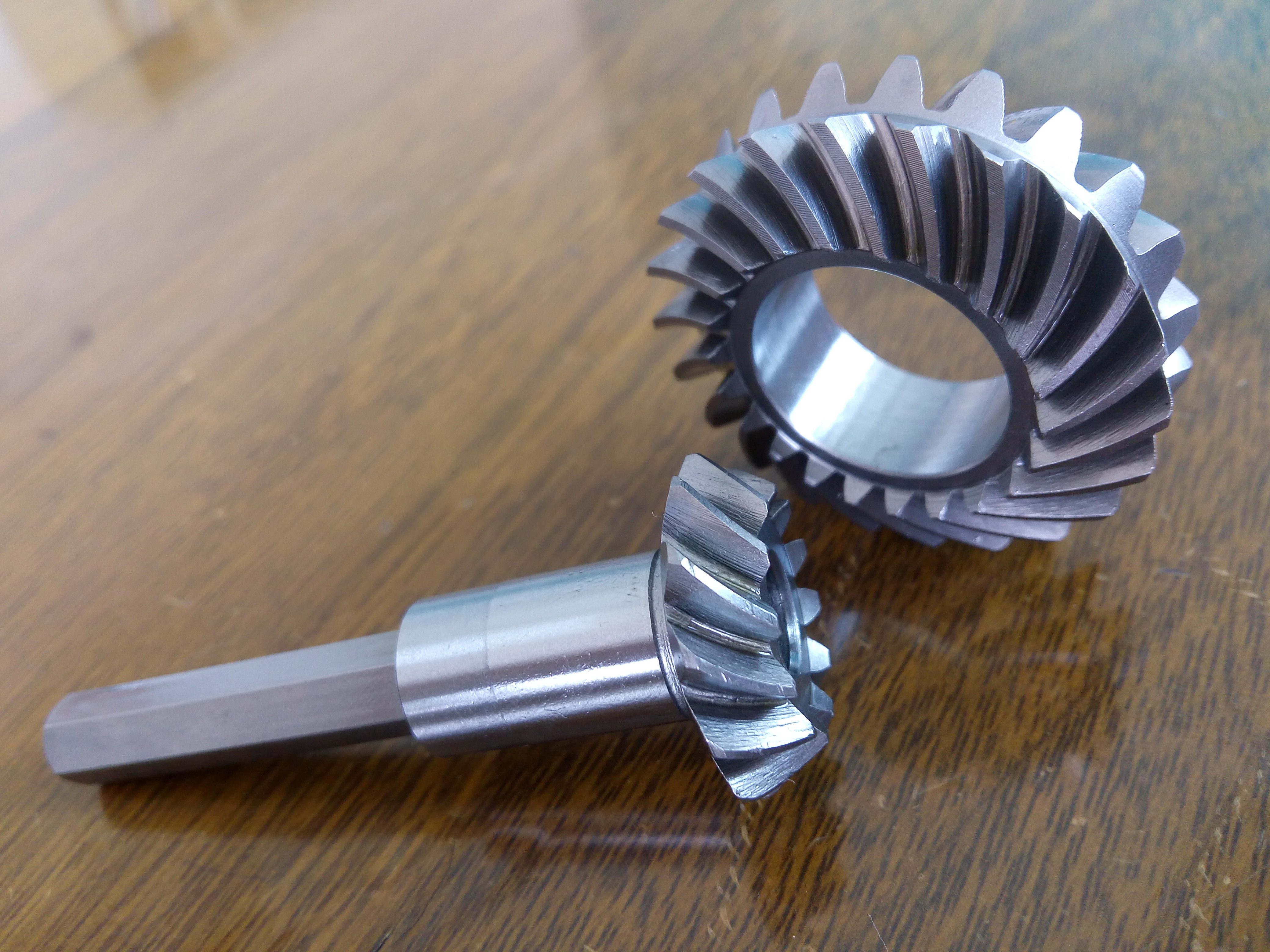

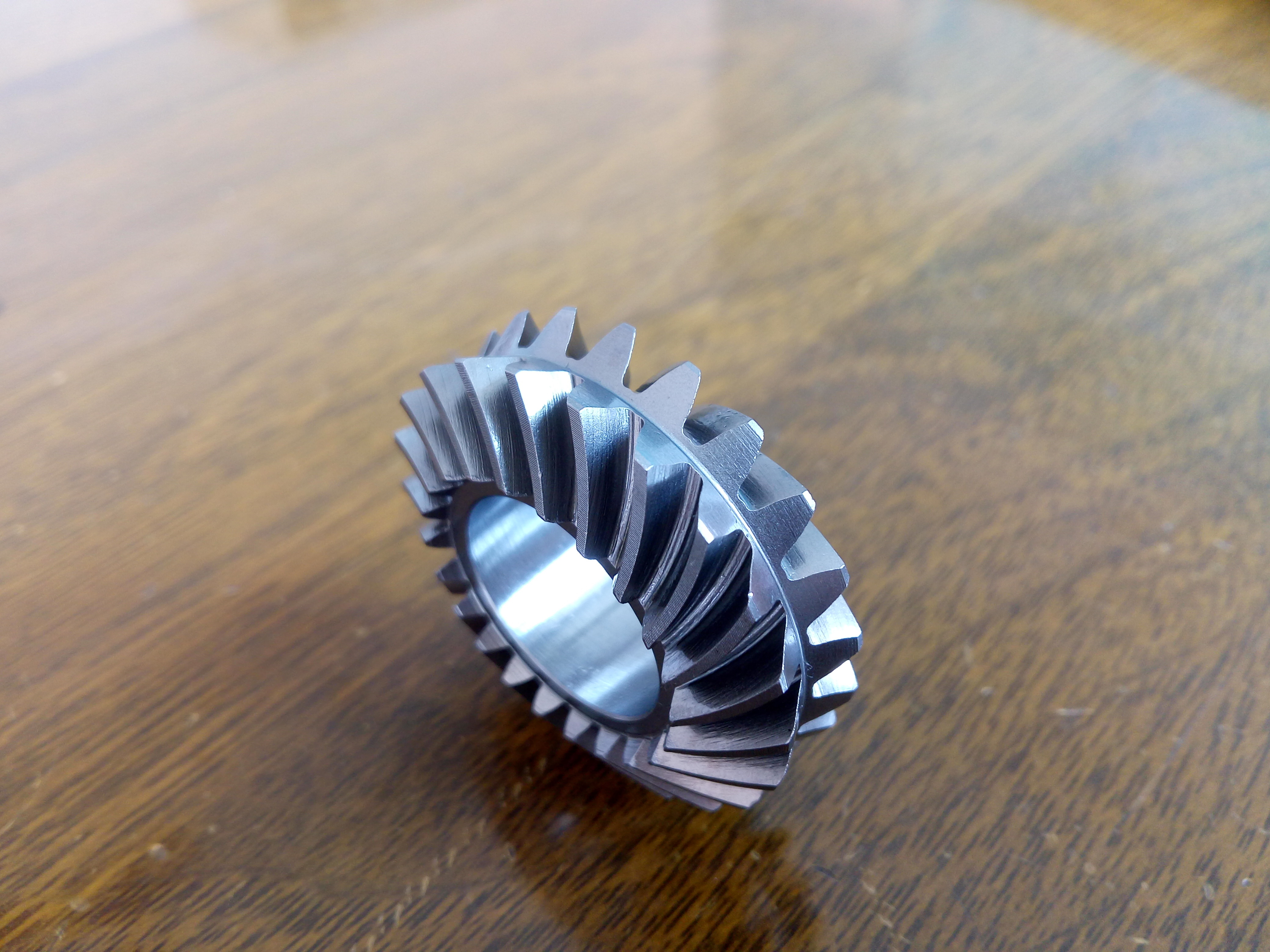

1) توضیحات دو طرفه چرخ چرخدار
چرخ دو طرفه مارپیچی یک نوع خاص چرخ مارپیچی است که دارای ویژگی های چرخ مارپیچی و مجموعه کرم است.
چرخ دو طرفه منحنی مارپیچ به طور گسترده ای در مواردی که در آن یک گشتاور بالا و انتقال دقیق بالا مورد نیاز است استفاده می شود.
2) ویژگی های دو طرفه چرخ چرخ دار
a) طراحی سطح هایپربولیک: شاخه های دنده، اگرچه از نظر فیزیکی متقاطع نیستند، در یک پیکربندی متقاطع فضایی قرار دارند. این طراحی نسبت تماس دنده ها را افزایش می دهد،باعث افزایش ظرفیت حمل آنها می شود، و بهبود انتقال صاف، در نتیجه به عملکرد مکانیکی کارآمدتر و قابل اطمینان تر کمک می کند.
ب) پروفایل دندان مارپیچی: سطح دندان به صورت مارپیچی توزیع می شود. در طول کار، دنده می تواند تماس تدریجی را به دست آورد و به طور موثر نیروی ضربه و سطح سر و صدا را کاهش دهد.به خصوص برای دستگاه های انتقال سرعت بالا مناسب است..
ج) شبکه دو طرفه: سطوح دندانی دستگاه کوچکی و دستگاه بزرگ همزمان در هر دو طرف،بهبود قابل توجهی در تعادل بار و بهره وری کلی در طول فرآیند انتقال.
| محصولات | دنده های دو طرفه مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | گلیسون |
| تولیدات | آسیاب چرخ آلات و آسیاب دندان آلات |
| خرد کردن دندان ها | √ |
| ماژول (M) | 16 |
| تعداد دندان ها (Z) | 14 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 15° |
| درجه دقت | درجه ایزو 6 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
