| محل منبع: | چین |
|---|---|
| نام تجاری: | YZGEAR |
| گواهی: | QC |
| شماره مدل: | BG23102501 |
| مقدار حداقل تعداد سفارش: | 1 SET |
| قیمت: | $1300.0/Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 200 مجموعه در ماه |
| درخواست: | خردکن مخروط | مواد: | فولاد آلیاژی آهنگری |
|---|---|---|---|
| DP: | 1.75 | زاویه شفت: | 90 درجه |
| سختی: | 50-55 HRC | درجه کیفی: | درجه ISO 8 |
| برجسته کردن: | دستگاه های چرخ دار بزرگ,AISI 4140 پیینیون منحنی مستقیم,42CrMo فولاد پیینیون منحنی مستقیم,AISI 4140 straight bevel pinion,42CrMo Steel straight bevel pinion |
||

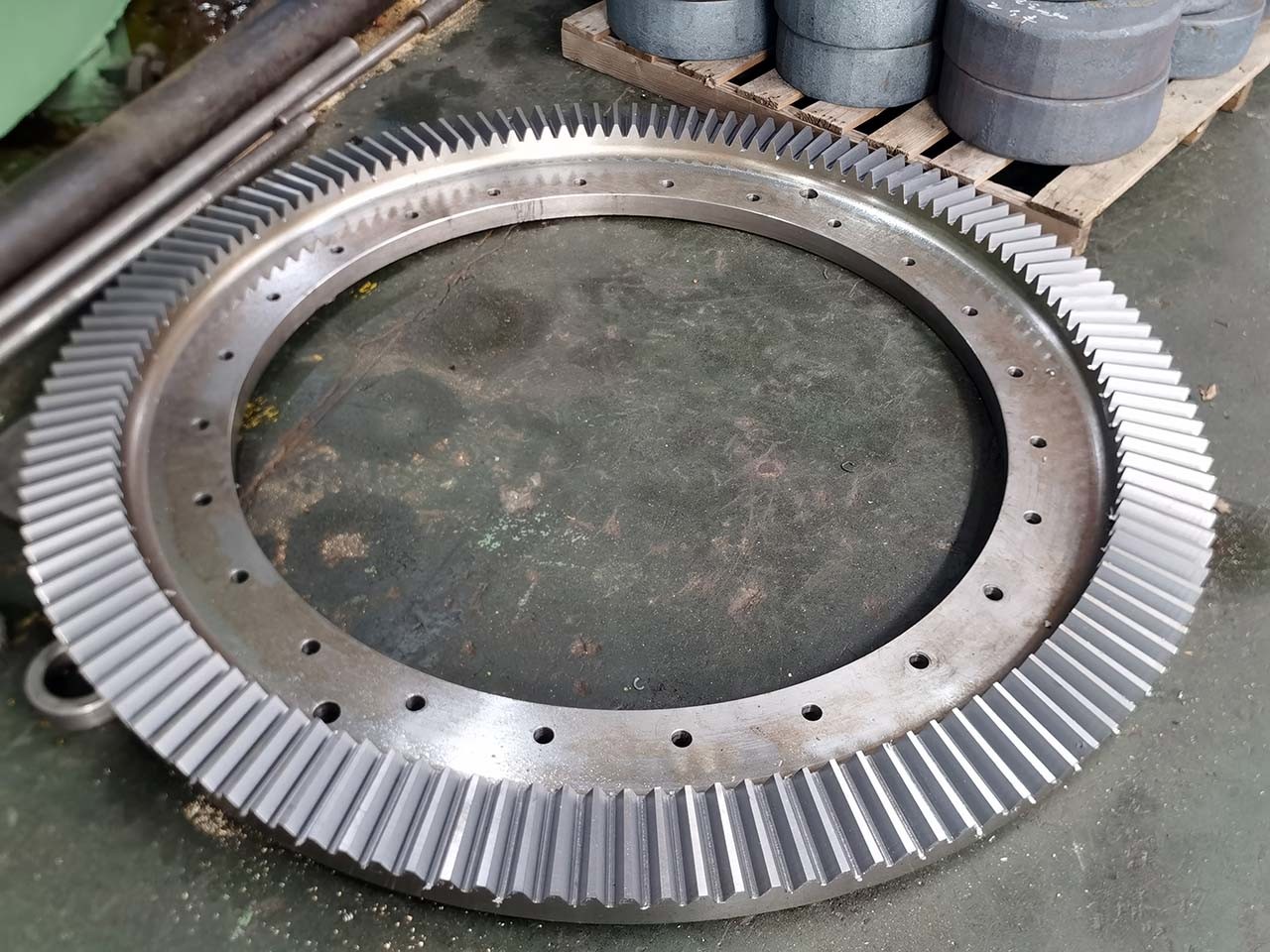

گیره های بیفل بزرگ با فولاد AISI 4140 (فولاد 42CrMo)
دنده های منحنی مستقیم یک نوع دنده منحنی است که شامل دنده های مخروطی با دندان های مستقیم است.
آنها برای انتقال قدرت و حرکت بین میله های متقاطع در زاویه خاصی، به طور معمول 90 درجه استفاده می شوند.
دنده های منحنی مستقیم به طور گسترده ای در کاربردهای مختلف مانند دیفرانسیل های خودرو، ابزارهای الکتریکی،
ماشین آلات کشاورزی و تجهیزات صنعتی.
در اینجا برخی از نکات کلیدی در مورد دنده های منحنی مستقیم وجود دارد:
ساختار دندان: دندهای منحنی مستقیم دارای دندانهای مستقیم هستند که با محور دنده متقاطع می شوند.
دندان ها عمودی به چهره دنده برش داده می شوند و موازی با مخروط ژنراتور هستند، که در نتیجه یک پروفایل دندان ساده است.
این طراحی امکان انتقال قدرت کارآمد و آسان ساخت را فراهم می کند.
زاویه شاف 90 درجه: دنده های منحنی مستقیم معمولاً زمانی استفاده می شوند که شاف های متقاطع نیاز به انتقال قدرت و حرکت در زاویه 90 درجه دارند.
آنها به ویژه برای محرک های زاویه راست و برنامه هایی که نیاز به تغییر جهت دارند مناسب هستند.
| محصولات | چرخ دنده ی راست |
| طبق دستور ساخته شده | √ |
| زاویه گره | 90° |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | |
| ماژول (M) | 14.5 |
| تعداد دندان ها (Z) | 26/60 |
| زاویه فشار (α) | 20 درجه |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | هاردینگ یا کاربوریزاسیون به وسیله اندوکشن |
| سختی سطح | پیین 58-62 HRC/داده 50-55 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
