| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| گواهی: | QC |
| شماره مدل: | SP23102502 |
| مقدار حداقل تعداد سفارش: | 5 عدد |
| قیمت: | $300/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| قطر بیرونی: | 180 میلی متر | زاویه شفت: | 90 درجه |
|---|---|---|---|
| سختی: | 58-62 HRC | روش ساخت: | چرخ دنده |
| DP: | 5 | سوراخ داخلی: | 65 میلی متر |
| برجسته کردن: | کاروبریزینگ درمان حرارتی دنده های چرخدار مارپیچی,دنده های چرخ دار,مجموعه چرخ چرخ 180 میلی متری,Pinion Spiral Bevel Gears,180mm spiral bevel gear set |
||

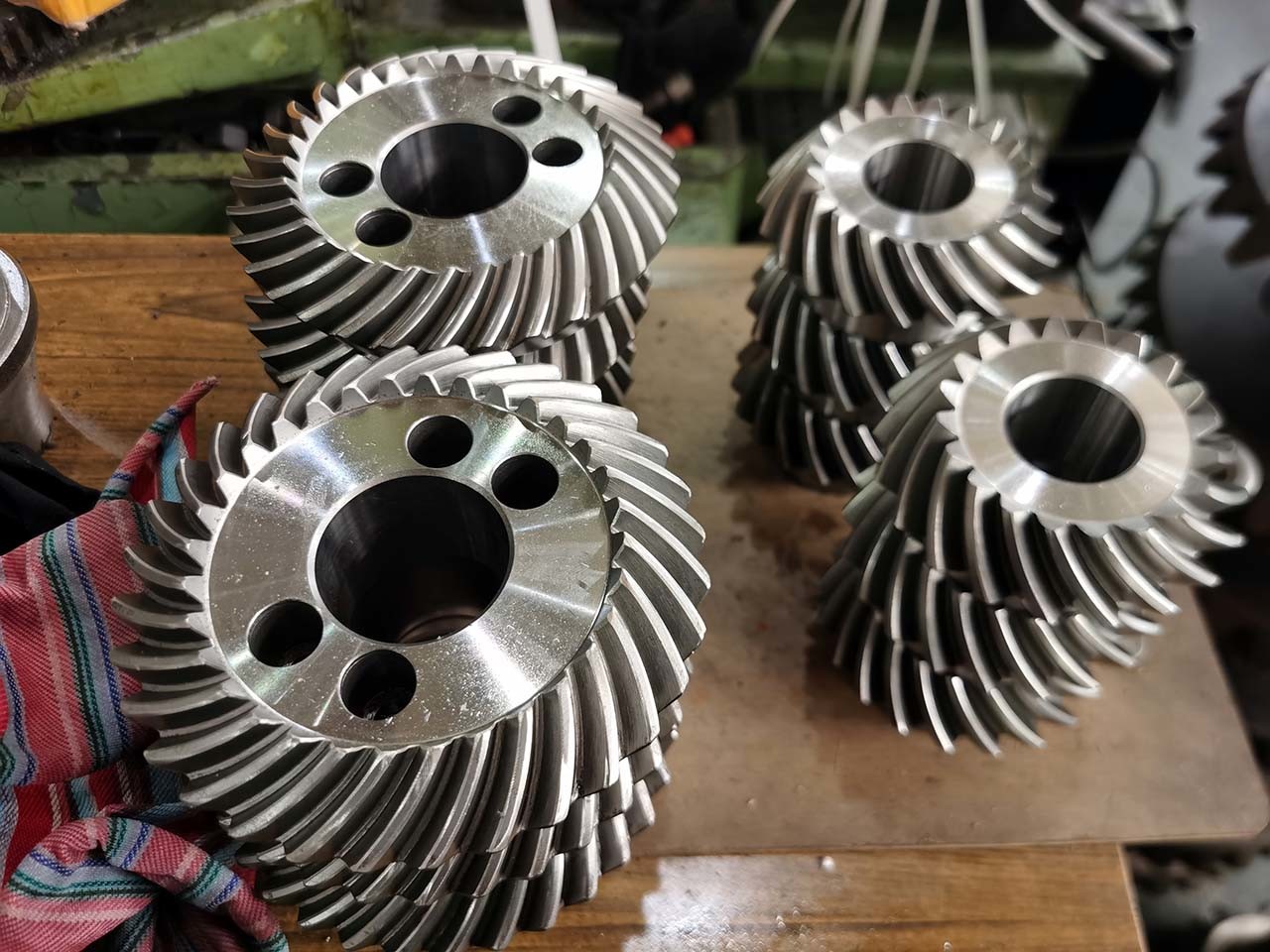

چرخ‌دنده‌های مخروطی مارپیچ پس از عملیات حرارتی کربوراسیون
پروفیل دندانه‌ی مارپیچ این چرخ‌دنده‌ها به توزیع یکنواخت‌تر بار در سراسر سطح دندان کمک می‌کند،
و ظرفیت باربری چرخ‌دنده را افزایش داده و تنش‌های دندانه را کاهش می‌دهد.
این ویژگی طراحی، چرخ‌دنده‌های مخروطی مارپیچ را قادر می‌سازد تا گشتاور بالاتری را منتقل کرده و سرعت‌های بالاتری را نسبت به چرخ‌دنده‌های مخروطی مستقیم تحمل کنند.
فرآیند تولید چرخ‌دنده‌های مخروطی مارپیچ شامل تکنیک‌های ماشین‌کاری تخصصی مانند برش، شکل‌دهی و سنگ‌زنی چرخ‌دنده است.
دندانه‌های چرخ‌دنده با استفاده از ابزارها و ماشین‌آلات خاص برای ایجاد شکل مارپیچ و هندسه دندانه‌ی مورد نظر برش داده می‌شوند.
دقت در فرآیند تولید برای اطمینان از درگیری مناسب دندانه‌ها، تراز و عملکرد بهینه چرخ‌دنده‌ها بسیار مهم است.
| محصولات | مجموعه چرخ‌دنده مخروطی مارپیچ |
| سفارشی | √ |
| مواد | 17CrNiMo6/18CrNiMo7 |
| ساخت دندانه‌های چرخ‌دنده | فرزکاری چرخ‌دنده و سنگ‌زنی دندانه‌های چرخ‌دنده |
| سنگ‌زنی دندانه‌های چرخ‌دنده | √ |
| DP | 5 |
| تعداد دندانه‌ها (Z) | 32 |
| زاویه فشار (α) | 20° |
| زاویه مارپیچ (β) | 35° |
| درجه دقت دندانه‌ها | AGMA 10-11Grade |
| عملیات حرارتی | کربوراسیون |
| سختی سطح | 58-62HRCV |
| مقایسه درجه‌بندی کدهای فولاد | |||||
| چین/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
فورج ماشین‌کاری برش
عملیات حرارتی سنگ‌زنی بازرسی
