| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| گواهی: | QC |
| شماره مدل: | SP23102501 |
| مقدار حداقل تعداد سفارش: | 5 عدد |
| قیمت: | $300/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| Material: | DIN 17CrNiMo6 | Heat Treatment: | Carburizing |
|---|---|---|---|
| Hardness: | 58-62 HRC | Roughness: | Ra 0.8~Ra 1.6 |
| ماژول: | 5 | Gear Tooth Number: | 35T |
| برجسته کردن: | مجموعه دنده های منحنی مارپیچی |
||

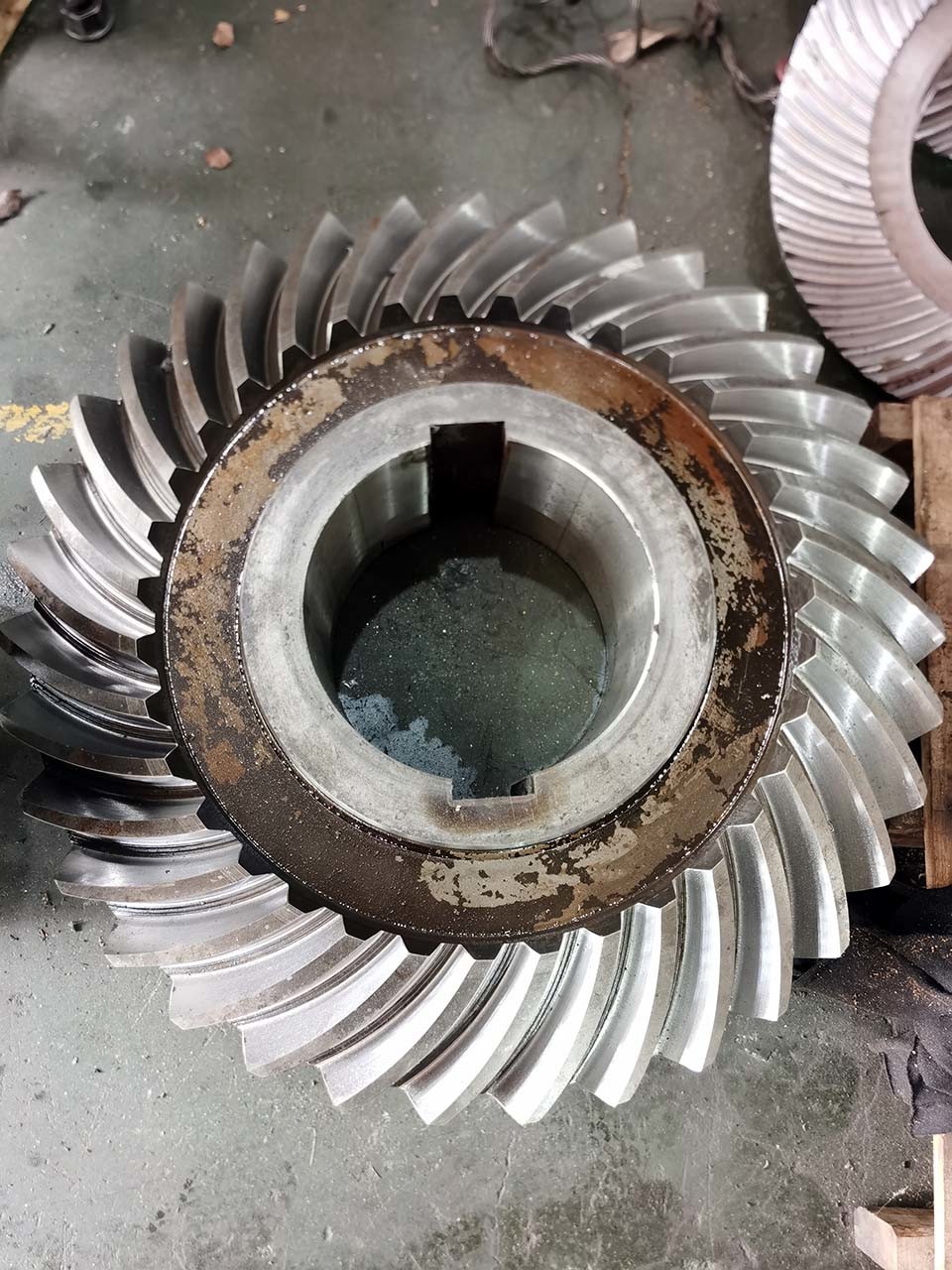

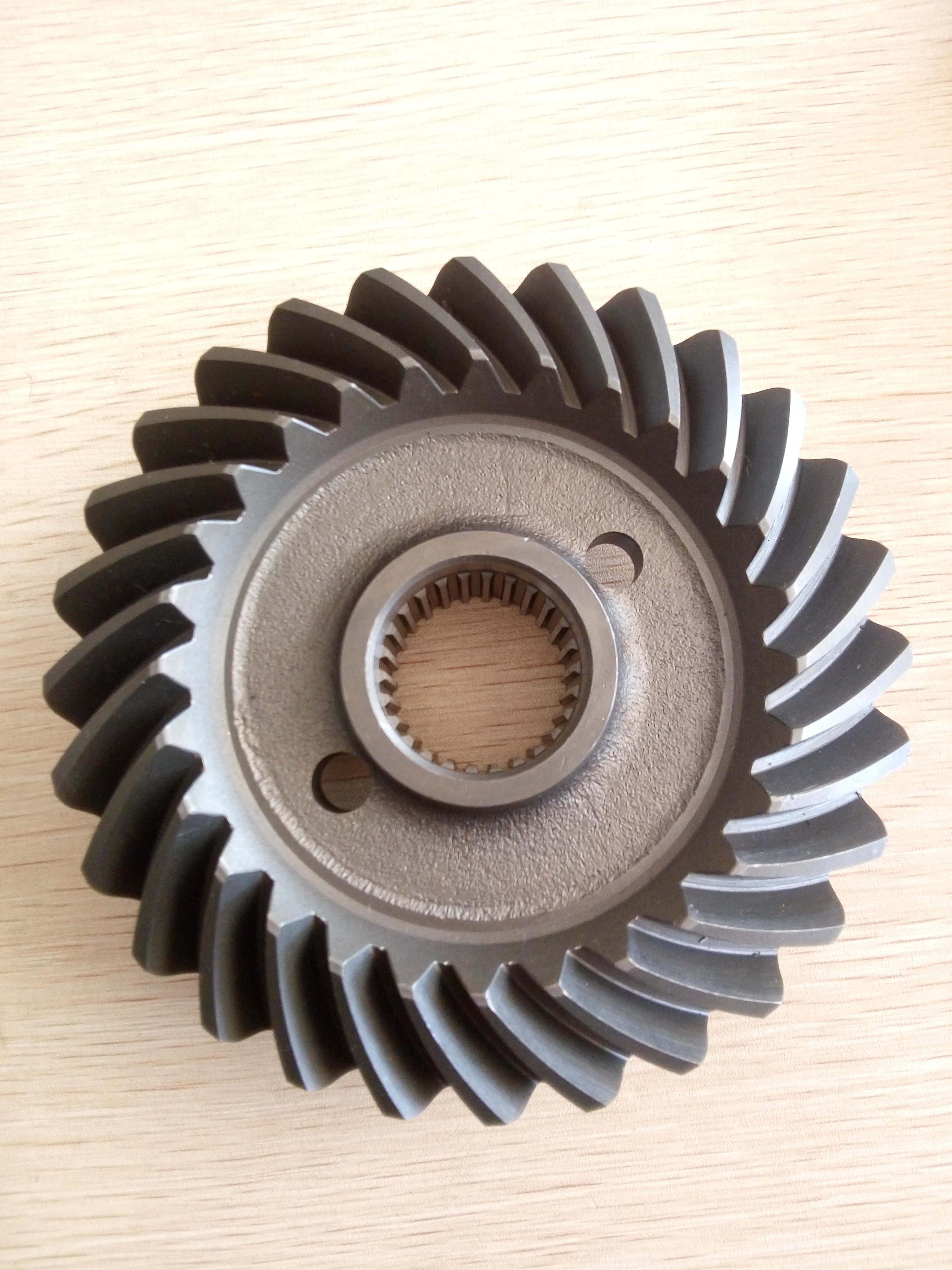

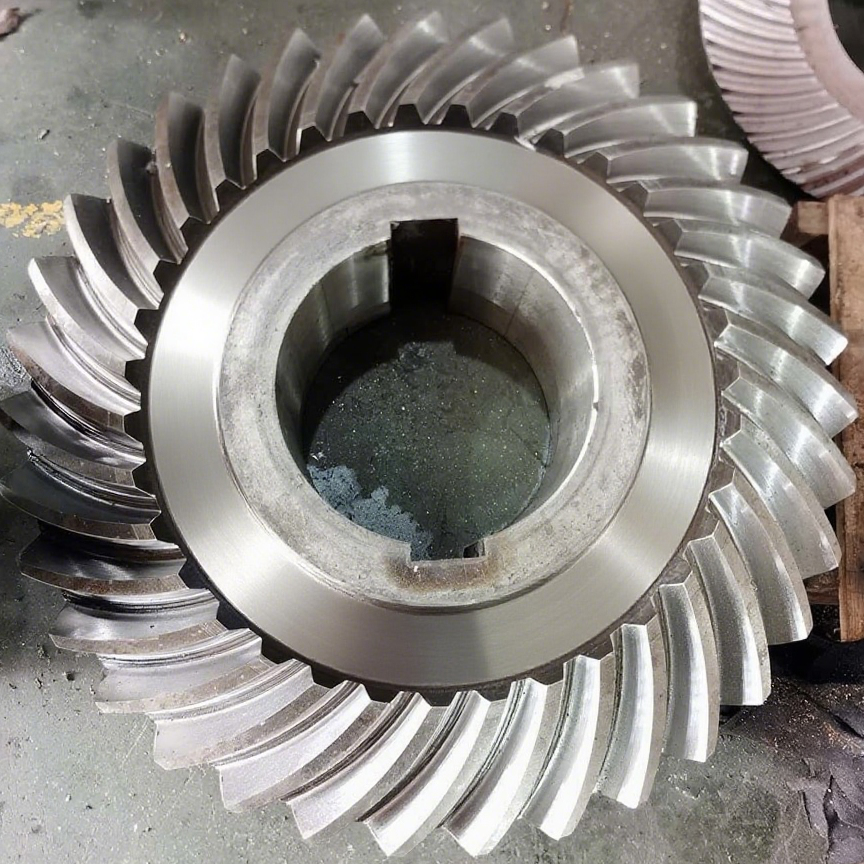

دندانهای چرخ دار چرخ دار چرخ دار AGMA 10-11 درجه
دنده های منحنی مارپیچی یک نوع دنده های منحنی هستند که دارای دندان های منحنی هستند که به عنوان مارپیچی شناخته می شوند.
آنها برای انتقال قدرت و حرکت بین میله های متقاطع در زاویه خاصی، به طور معمول 90 درجه استفاده می شوند.
دنده های منحنی مارپیچی به طور گسترده ای در کاربردهای مختلف مانند تفاوت خودرو، ماشین آلات صنعتی،
سیستم های پیشرانه دریایی و تجهیزات انتقال قدرت.
ویژگی متمایز دندهای منحنی مارپیچی، پروفایل دندانهای مارپیچی آنهاست.
بر خلاف دنده های منحنی مستقیم، که دندان های مستقیم دارند که در محور دنده متقاطع می شوند، دنده های منحنی مارپیچی دارای دندان هایی هستند که شکل منحنی یا مارپیچی دارند.
این خمیدگی اجازه می دهد تا دندان به تدریج درگیر شود، که در نتیجه عملکرد صاف تر و آرام تر در مقایسه با دنده های منحنی مستقیم است.
| محصولات | مجموعه دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل | 18CrNiMo7/17CrNiMo6 |
| تولیدات | آسیاب چرخ دنده ها / آسیاب چرخ دنده |
| قطر پیچ | 5 |
| تعداد دندان ها (Z) | 35 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | ۳۵° |
| درجه دقت دندان | AGMA 10-11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
