| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB23032601 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $800/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| مسیر: | دست راست | زاویه شفت: | 90 درجه |
|---|---|---|---|
| زاویه مارپیچ: | 35 درجه | سختی: | 220-260 HB |
| دندان دنده: | 53 | مواد: | 20CrNi2MoA |
| برجسته کردن: | چرخ دنده مخروطی مارپیچ فولادی SAE 4320,فرز چرخ دنده مارپیچی فولادی,چرخ دنده اریب مارپیچی 20 ماژول |
||
زاویه هلیکس: 35°
زاویه فشار: 20 درجه
روش تولید ژلاسون
ضریب افزونه 0.85
ضریب تصفیه صفر188
قطر پيچ 1.27
پیچ دایره ای 62832

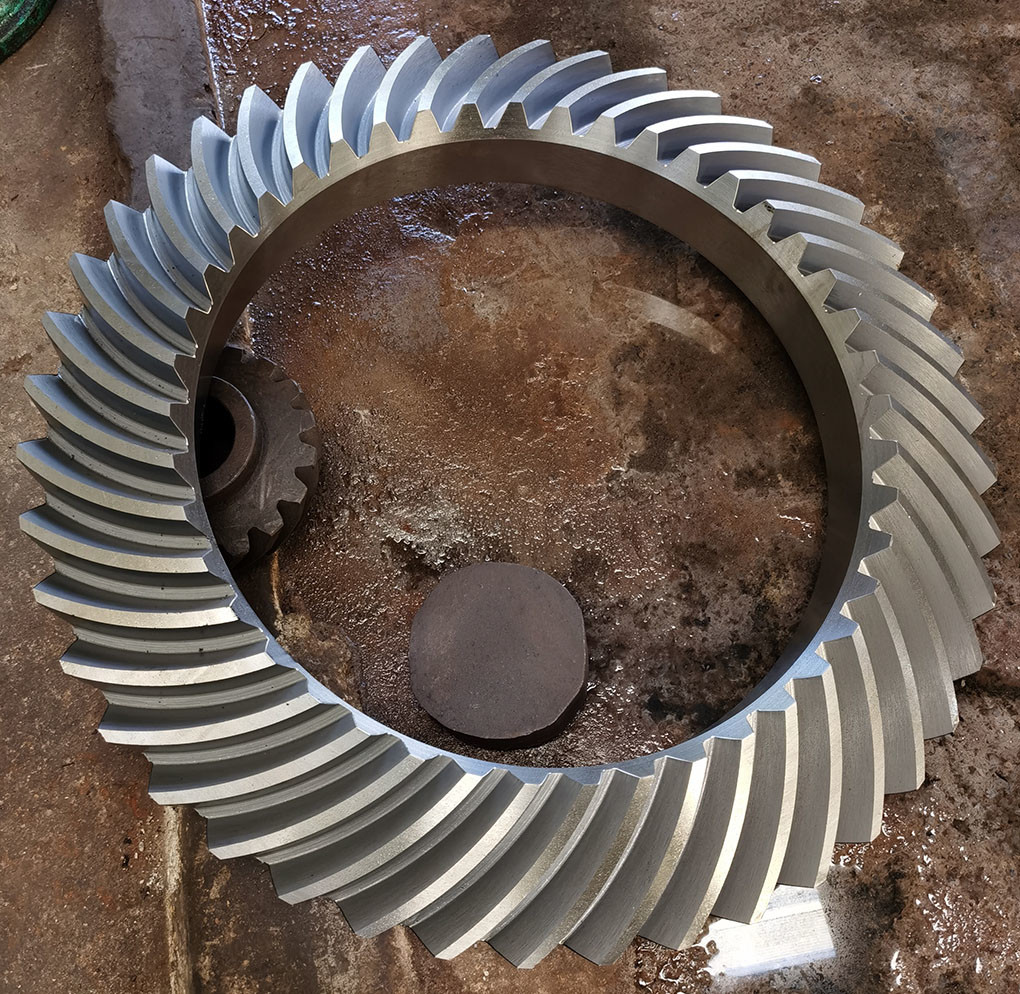

1) ویژگی های دنده های منحنی مارپیچی
مجموعه چرخ چرخدار منحنی باید در جفت ها جایگزین شود.
هر دو گیربکس چپ و راست باید با هم تعویض شوند.

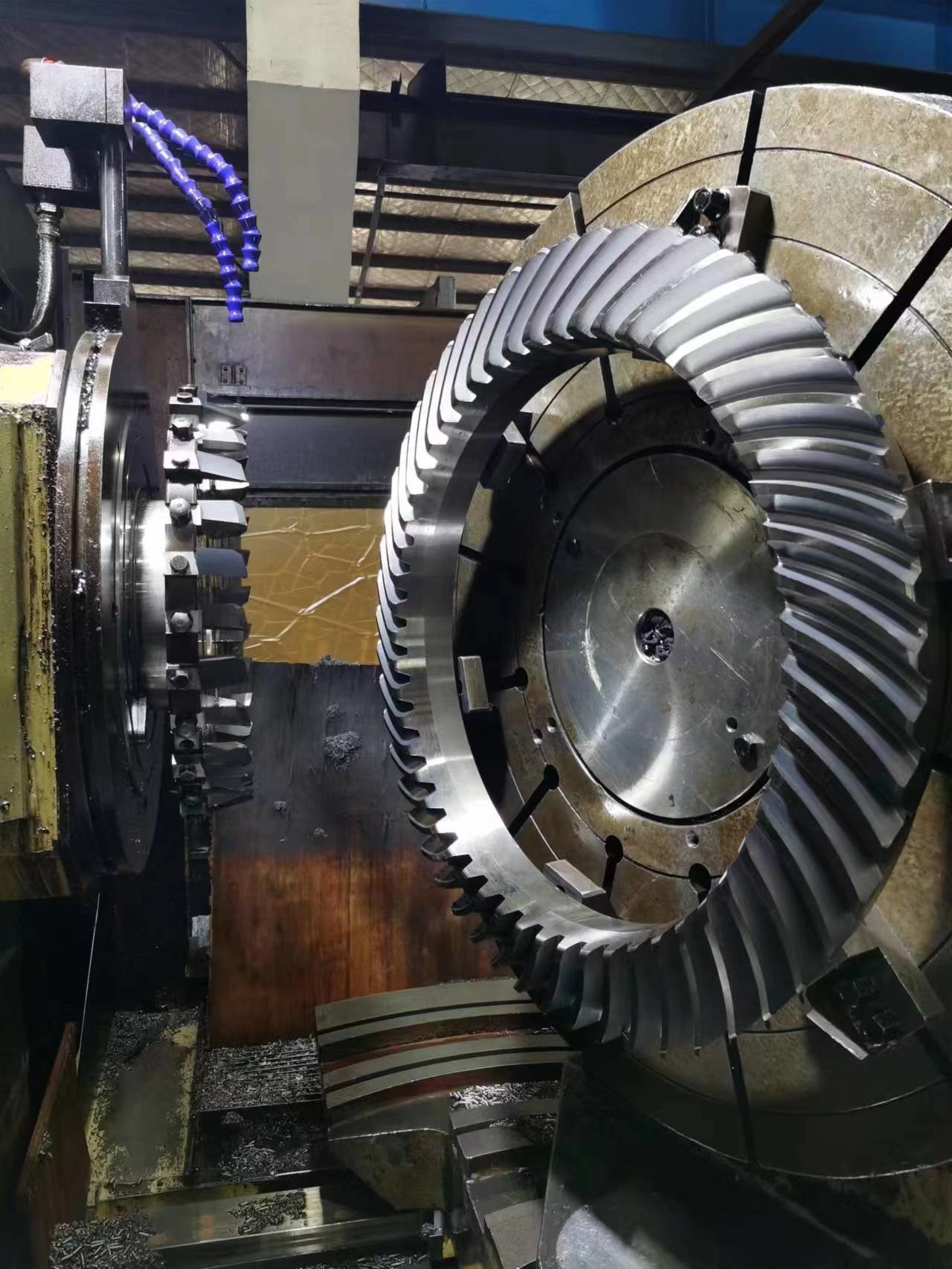

2) توليد دستگاه هاي چرخ دار
چرخ چرخدار مارپیچی که توسط چرخ چرخ دار و چرخ چرخ دار تولید می شود.
| محصولات | دنده های چرخ دار با اسپلین های داخلی |
| طبق دستور ساخته شده | √ |
| مواد | SAE 4320/ 20CrNi2MoA |
| تولید دندانهای دنده | آسیاب چرخ آلات و آسیاب دندان آلات |
| خرد کردن دندانهای دنده | √ |
| ماژول | 20 |
| تعداد دندان ها (Z) | 53 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | ۳۵° |
| درجه دقت دندان | درجه ISO 6/ AGMA 11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
