| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22122701 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $700/Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| منگنز: | 6.5 | Angulo De Presion: | 20 درجه |
|---|---|---|---|
| Sentido De Helice: | ایزکویردو | دیامتر خارجی: | 62.03 |
| کالیداد: | AGMA 10-12 | آلتورا: | 11.26 |
| عکس العمل: | 0.18 ~ 0.22 | دیامتر دی پاسو: | 45.50 |
| برجسته کردن: | چرخ دنده های اریب مارپیچی عملیات حرارتی,چرخ دنده های اریب مارپیچی 62 HRC,چرخ دنده های اریب مارپیچی درجه 11 AGMA |
||

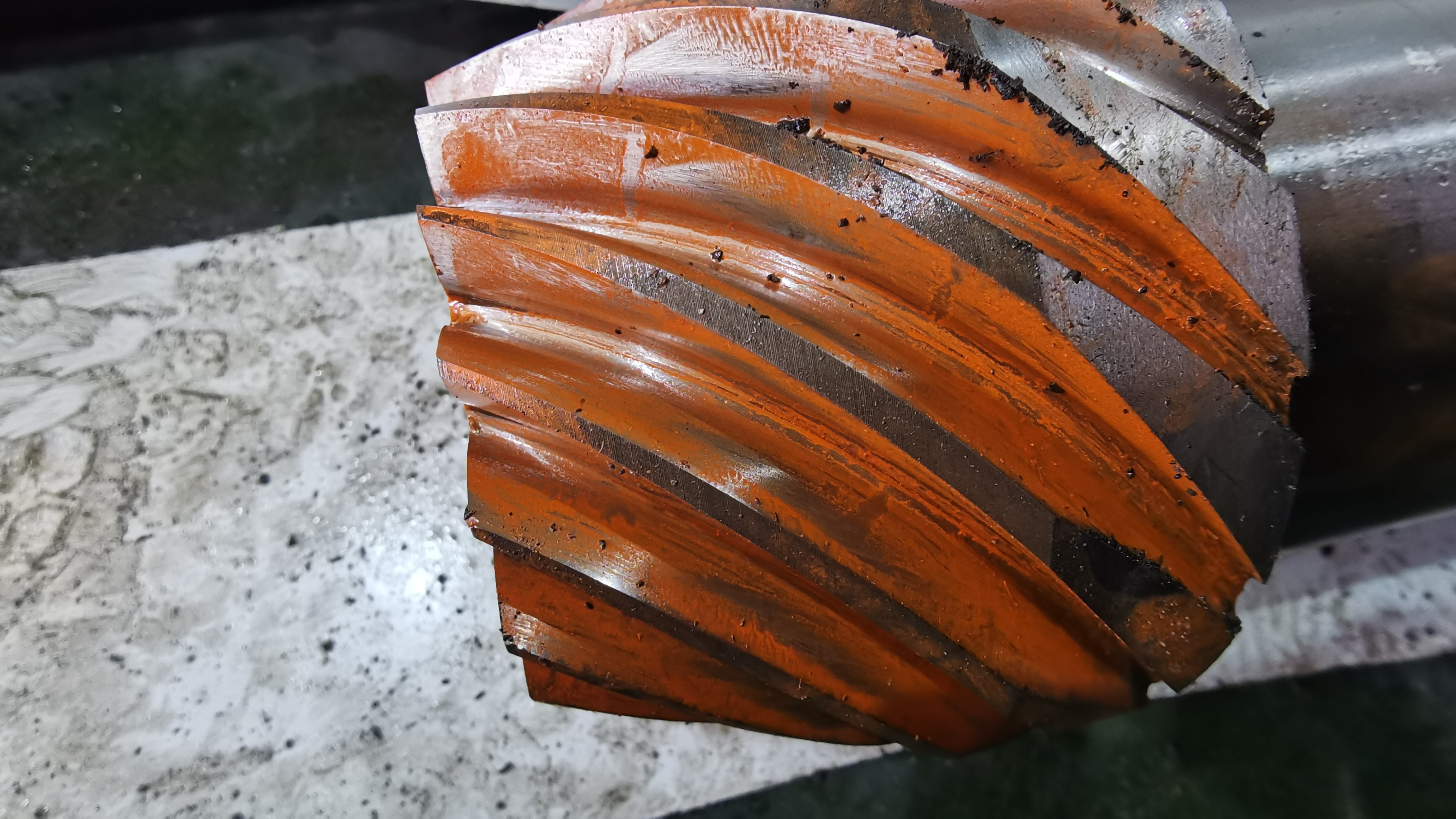

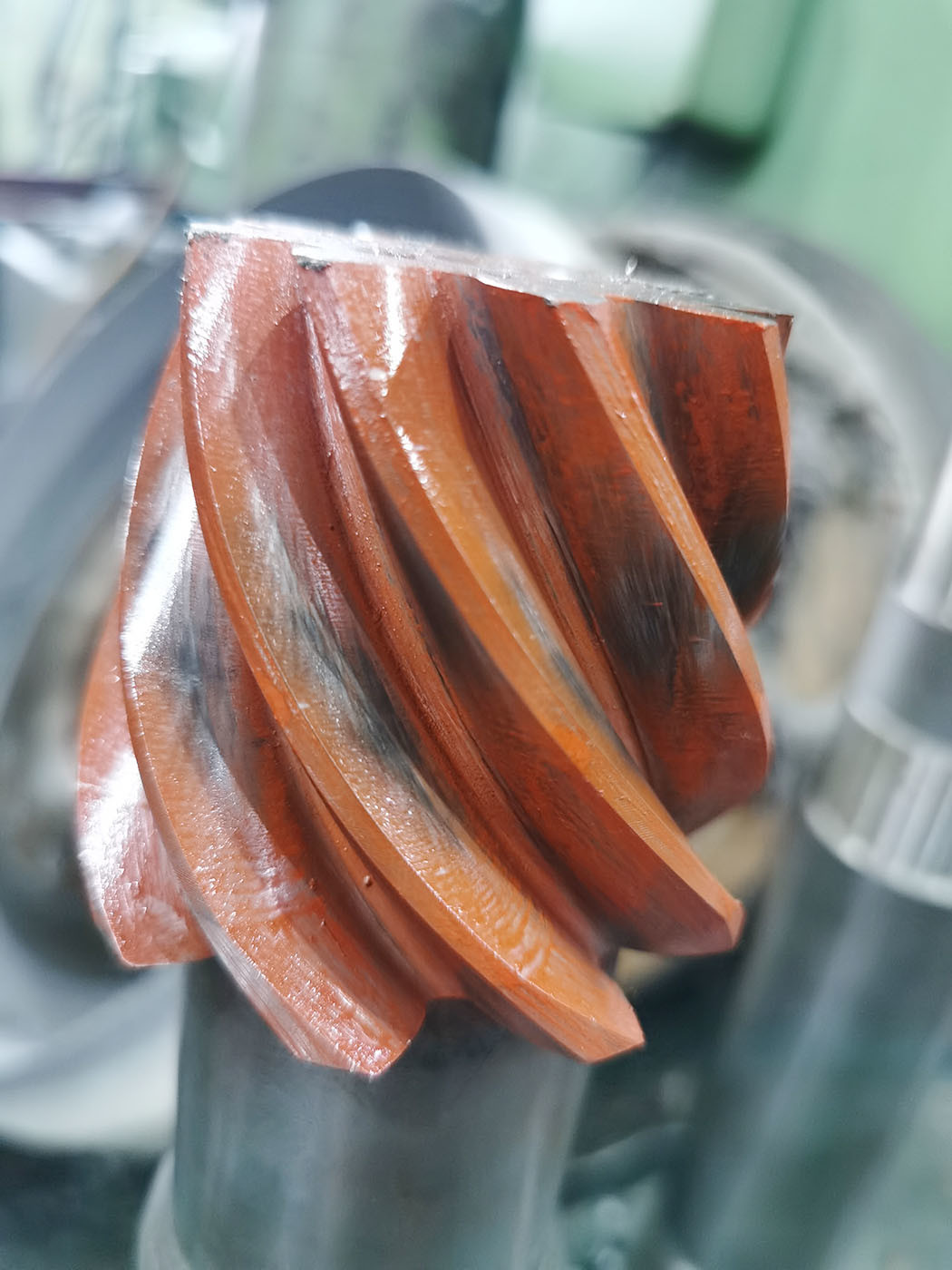

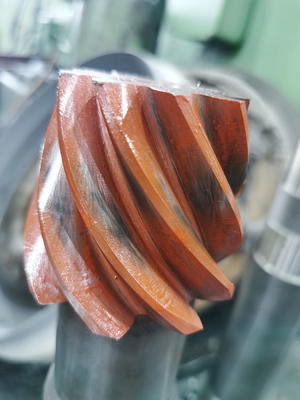

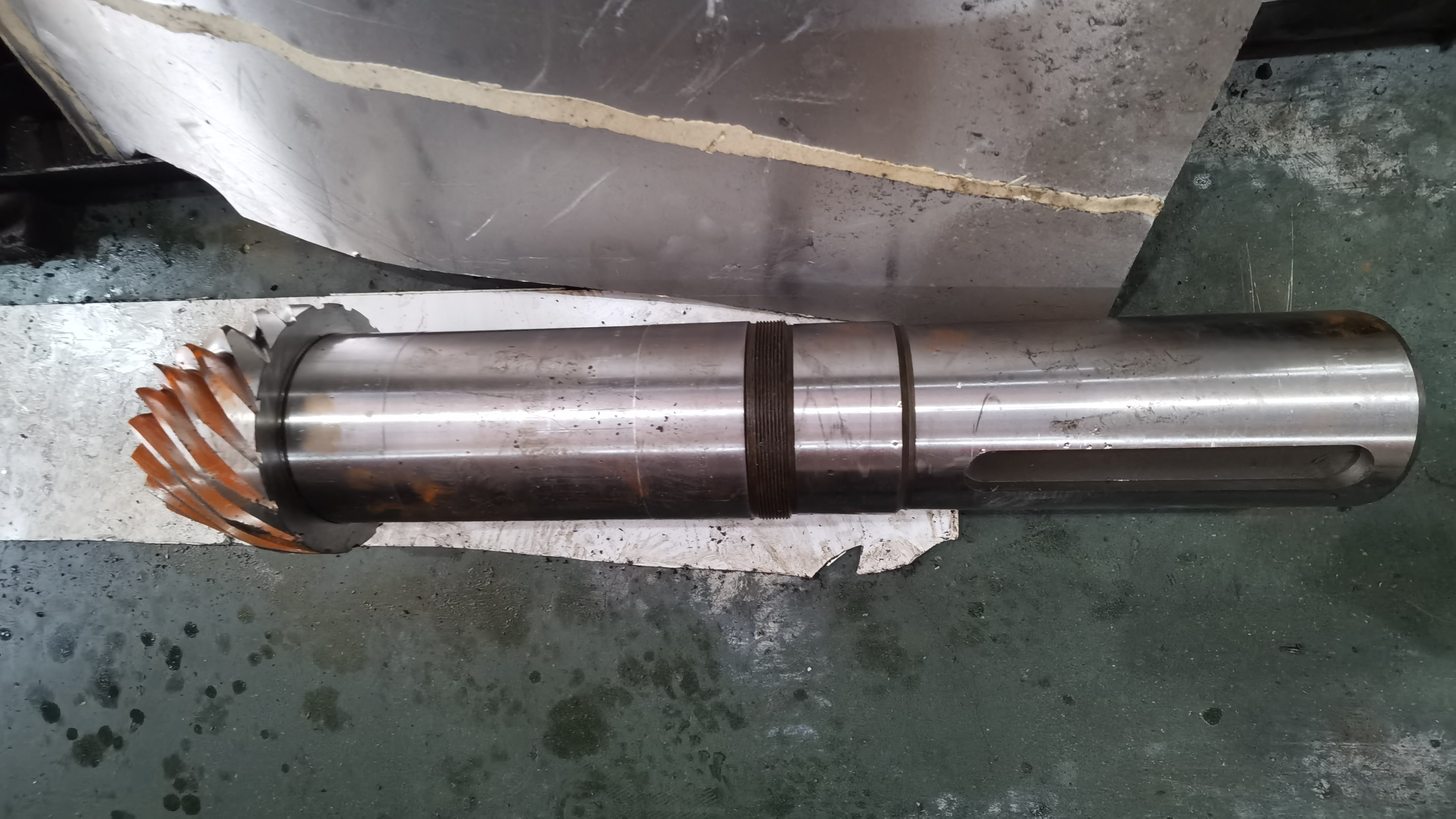

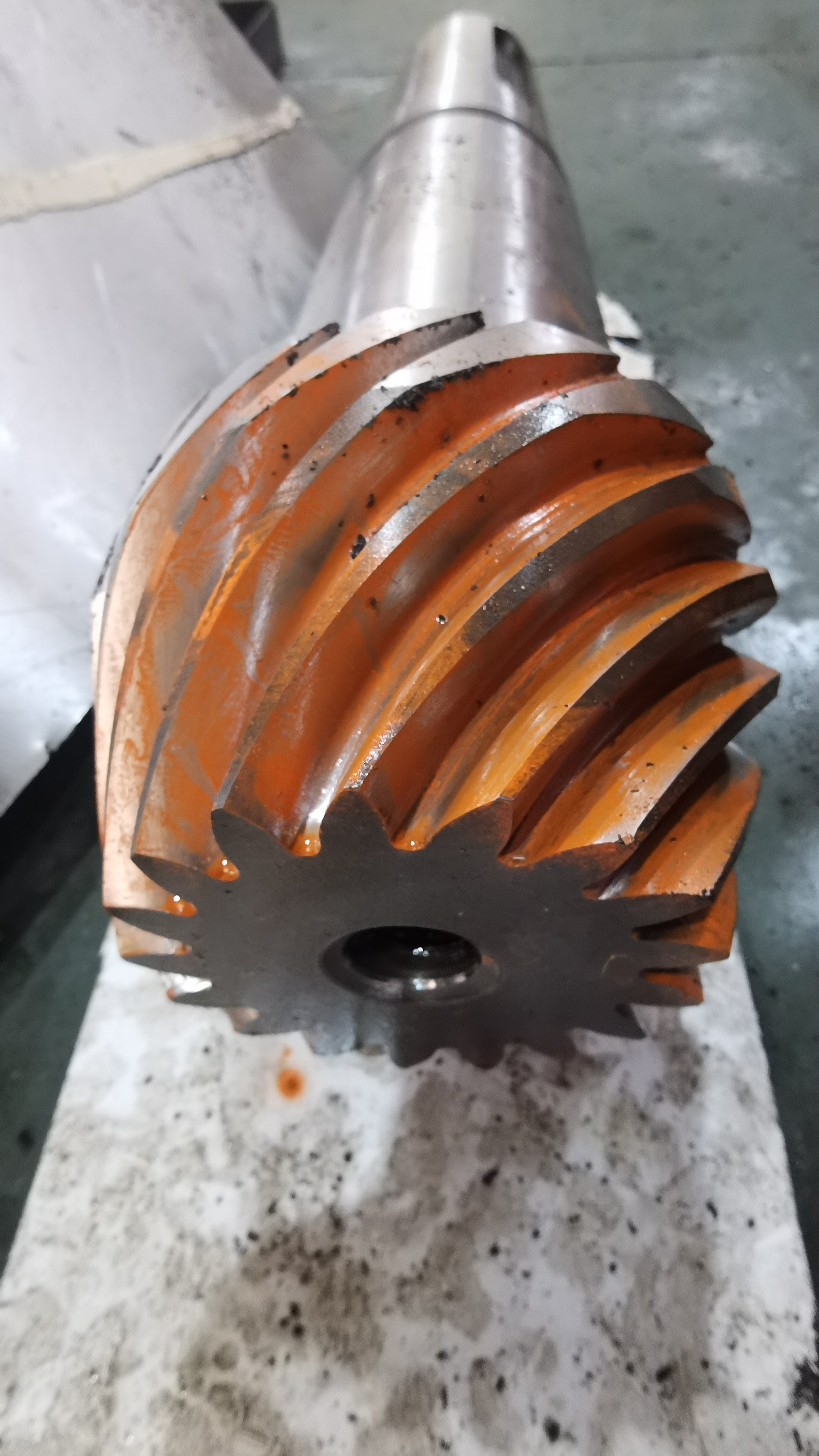

فلش پینیون مخروطی مارپیچ Z 7
جنس: SAE 4320/20CrNi2MoA
زاویه ته 8°28'6.6"
زاویه گام 9°41‘19.68"
زاویه صورت 13°42'46.08"
عملیات حرارتی: سیمانی
سختی: 58-62 HRC
| محصولات | مجموعه چرخ دنده های مخروطی مارپیچ |
| سفارشی | √ |
| مواد | 20CrNiMoA/AISI/SAE 8620 |
| ساخت دندان چرخ دنده | سنگ زنی چرخ دنده |
| گام قطر | 6.5 |
| ماژول | |
| تعداد دندان (Z) | 7 |
| زاویه فشار (α) | 20° |
| زاویه مارپیچ (β) | 35° |
| درجه دقت دندان | AGMA 10-11Grade |
| عملیات حرارتی | سیمانی |
| سختی سطح | 58-62HRC |
| مقایسه درجه بندی کدهای فولادی | |||||
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
آهنگری ماشینکاری برش
عملیات حرارتی سنگ زنی بازرسی
