| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22122401 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $700/Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| DPn: | 3.75 | Angulo De Presion: | 35 درجه |
|---|---|---|---|
| Sentido De Helice: | ایزکویردو | دیامتر خارجی: | 123.90 |
| نه دینتس: | 16 | کالیداد: | AGMA 8 |
| برجسته کردن: | چرخ دنده های اریب مارپیچی SAE 8620,چرخ دنده های اریب مارپیچی 58 HRC,چرخ دنده های اریب مارپیچی AISI |
||

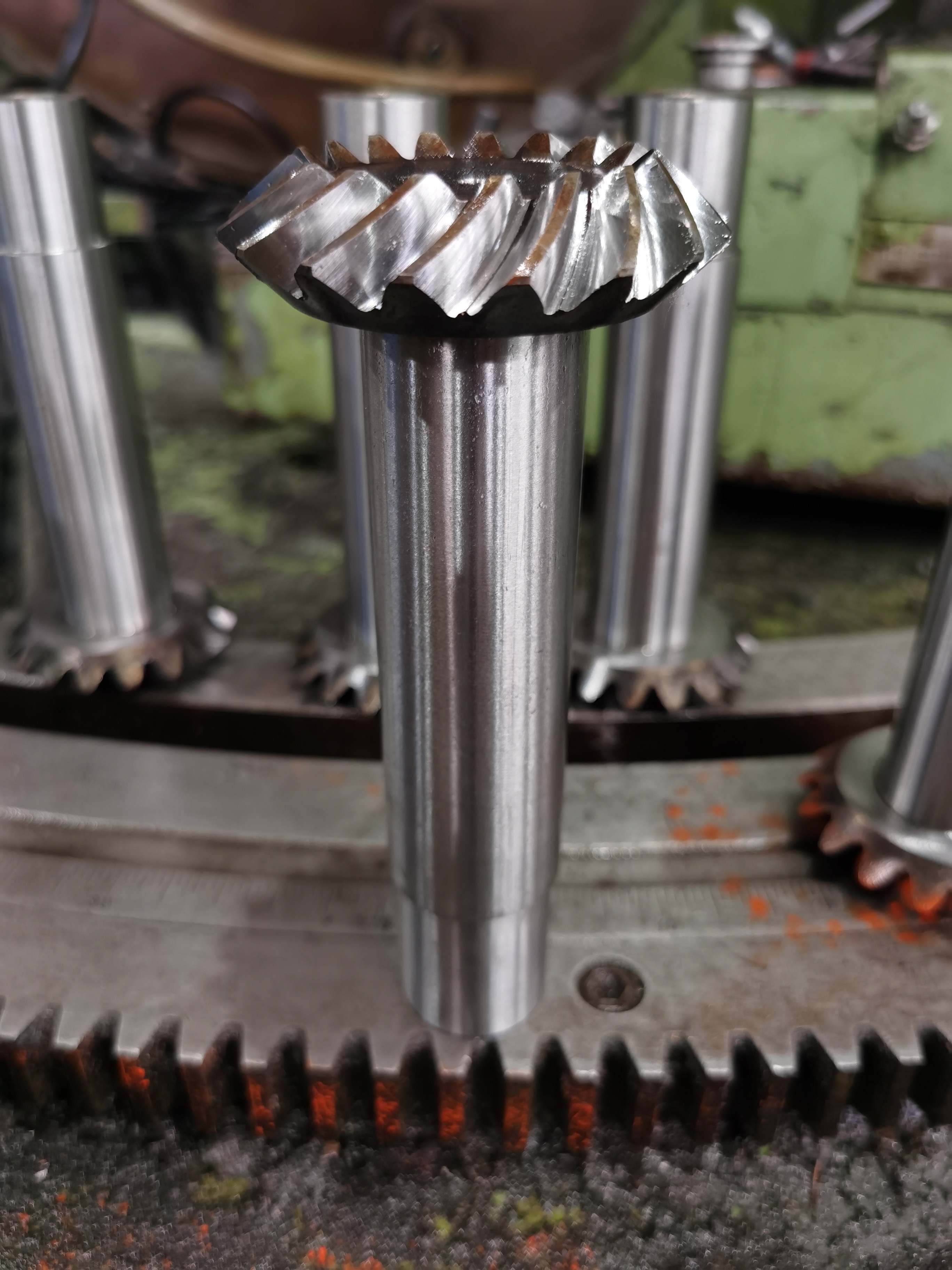

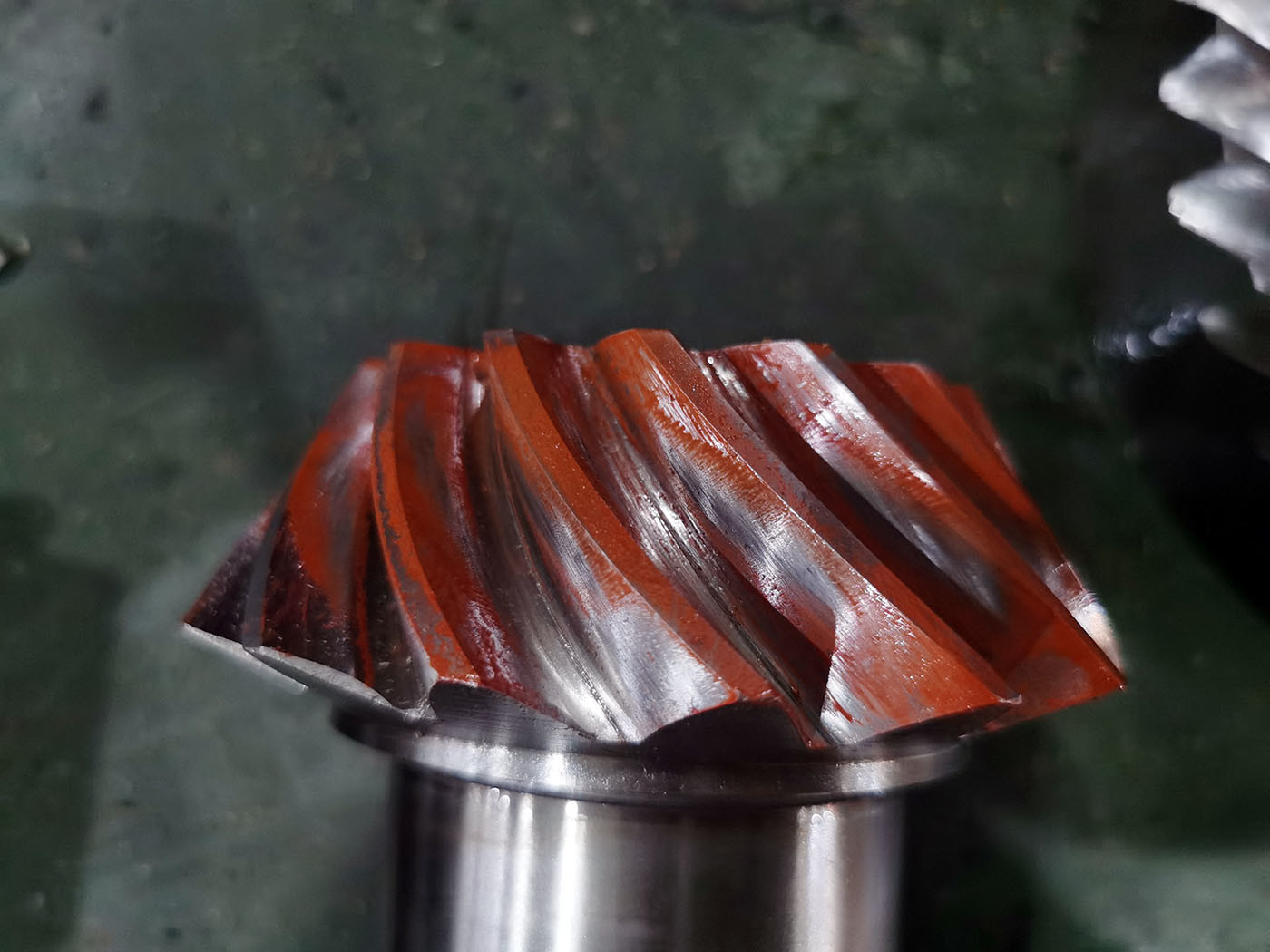

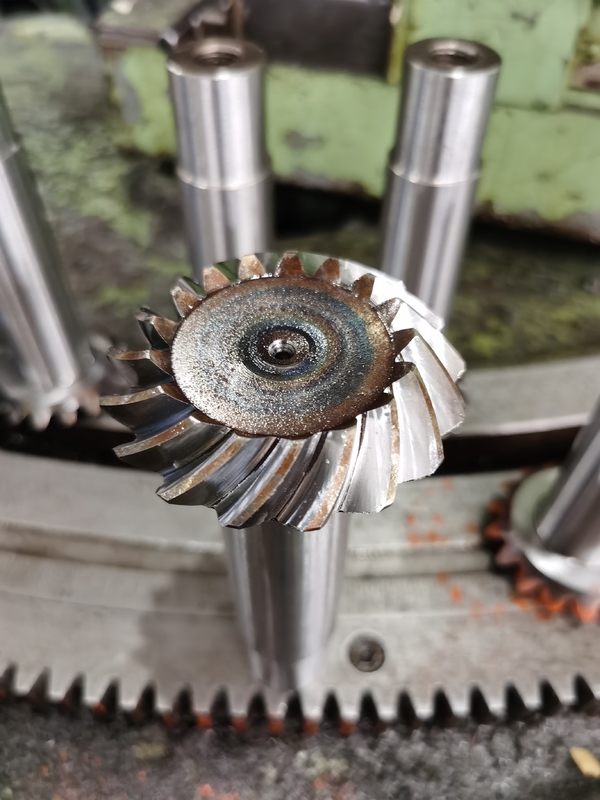

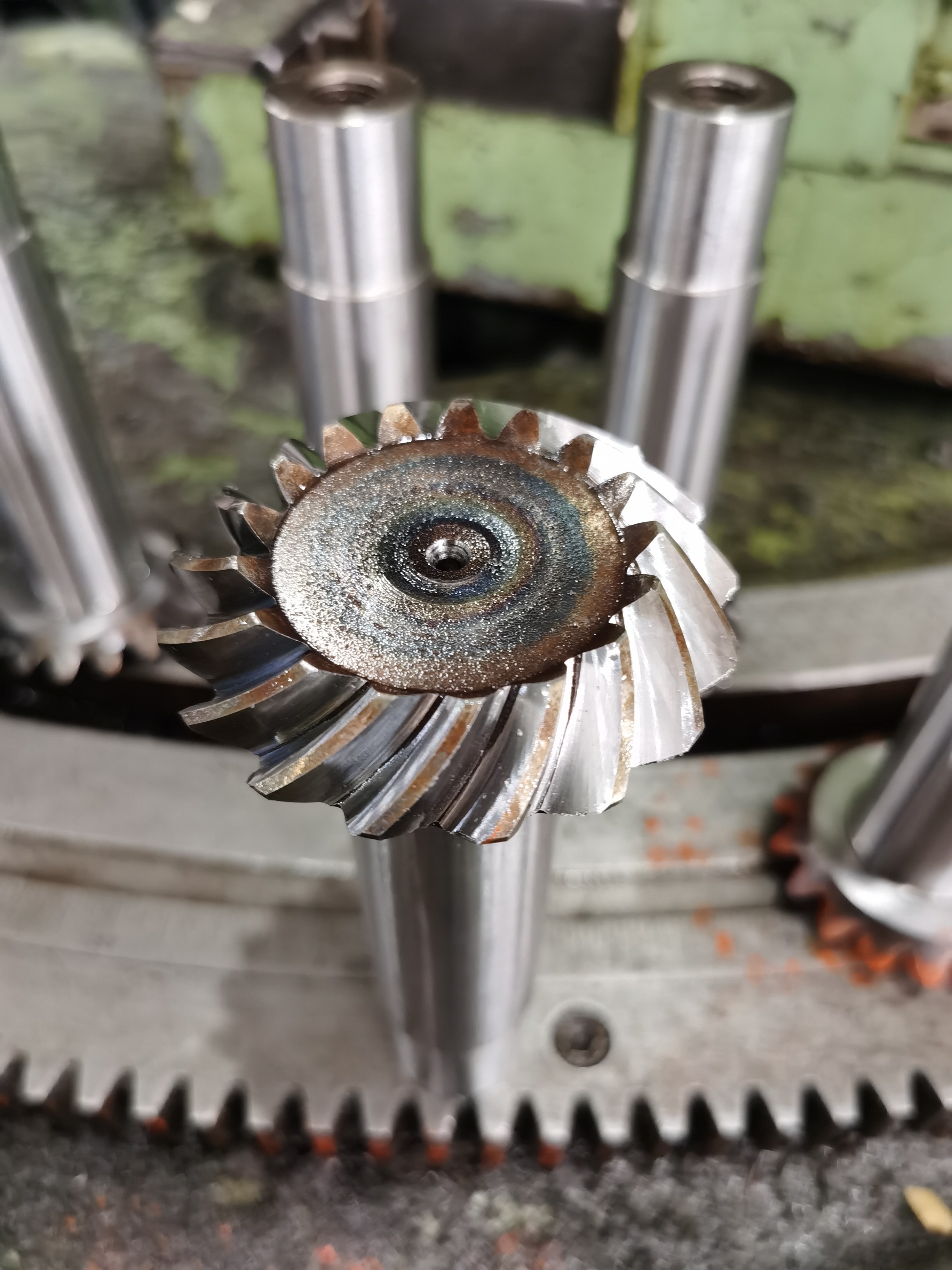

فلکا پینون کانیکو اسپیرال Z 16
مواد: ACERO SAE 4620
درمان حرارتی: سیمان
DUREZA: 58-62 HRC
ANGULO DE CARA 20°23'39.98"
زاویه ای از پاسو 17°25'4.69"
زاویه ی پایین 15°56'48.4'
| محصولات | بازي چرخ دنده هاي مخروطي در چرخش |
| طبق دستور ساخته شده | √ |
| مواد | 20CrNiMoA/AISI/SAE 8620 |
| تولید دندانهای دنده | اصلاح چرخ دنده ها |
| قطر پیچ | 3.75 |
| ماژول | |
| تعداد دندان ها (Z) | 16 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | ۳۵° |
| درجه دقت دندان | AGMA 10-11 درجه |
| درمان گرما | CMENTADO |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
