| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22112701 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $270/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| زاویه فشار: | 20 درجه | زاویه شفت: | 90 درجه |
|---|---|---|---|
| زاویه مارپیچ: | 35 درجه | مواد: | 17CrNiMo6 |
| عرض صورت: | 70 | نوع پروفسور: | گلیسون |
| برجسته کردن: | مجموعه دنده های مخروطی دنده انتقال,دندانه های چرخ دنده مارپیچ فولادی,چرخ دنده های مخروطی مارپیچی 17CrNiMo6 |
||

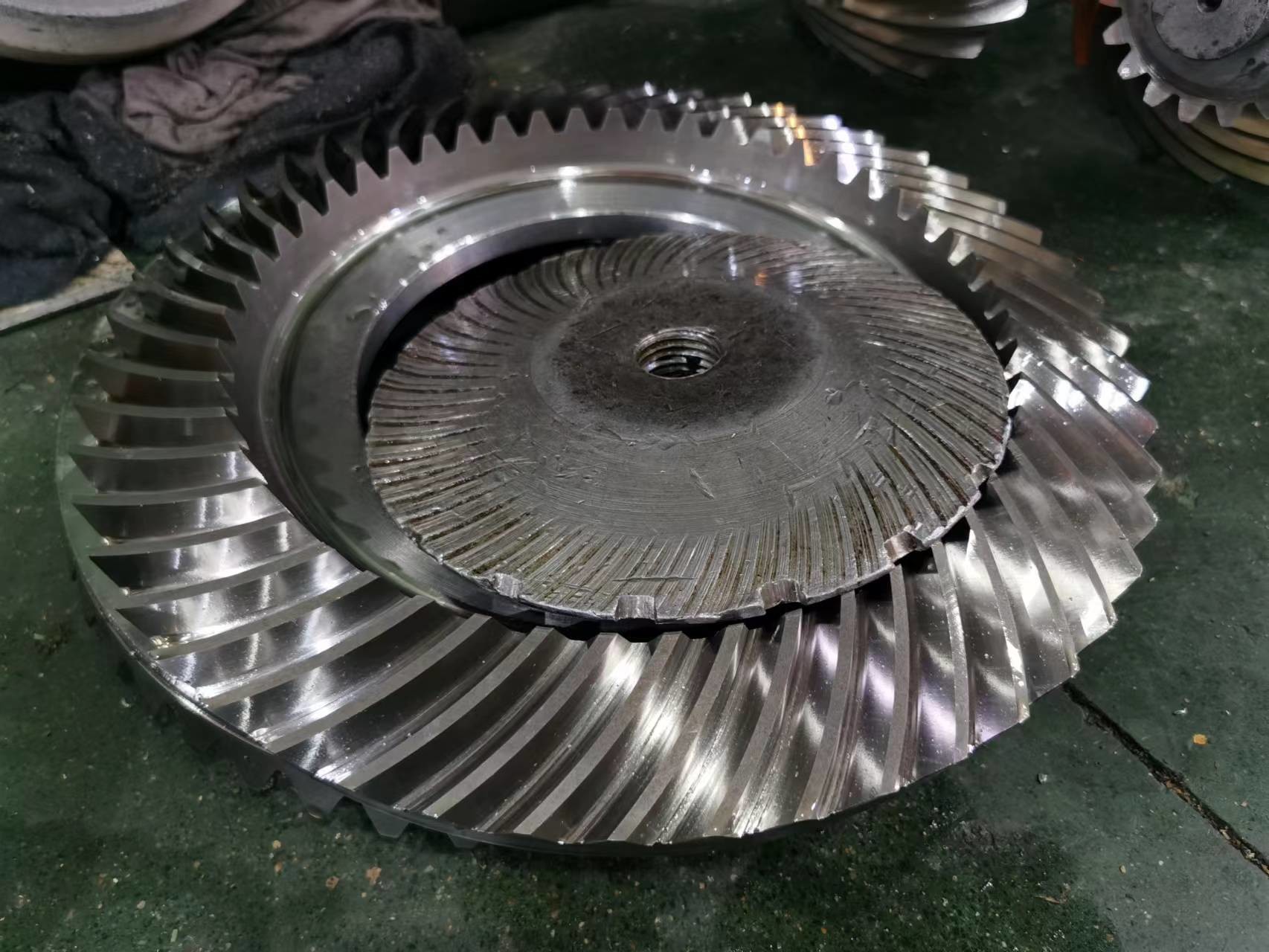

1) توضیحات تولید چرخ چرخدار منحنی
مدل گلیسون: 0.8 تا 30
نوع: نوع گليسون و کلينگلبرگ، ترجيح ميدم نوع گليسون
حداکثر قطر دنده: 2000 میلی متر
حداکثر قطر محور پینون: 200 میلی متر
تدوين خود و محاسبه خلاصه ها بر اساس روش گليسون
هميشه بهتره که فاصله ي مونتاژ رو فراهم کني
بررسي فاصله هاي تماس در دستگاه هاي آزمون گليسون
تصحيح چرخ دنده ها بعد از درمان حرارتی
| محصولات | مجموعه دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| مواد | 17CrNiMo6 |
| تولید دندانهای دنده | آسیاب چرخ آلات |
| خرد کردن دندانهای دنده | |
| DP | 5 |
| تعداد دندان ها (Z) | 62T |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | ۳۵° |
| درجه دقت دندان | درجه ISO 7/ AGMA 11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRCV |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
