| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22112203 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $700/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| عرض: | 120 میلی متر | نوع پروفایل: | گلیسون |
|---|---|---|---|
| خشونت: | Ra 0.8 | قطر بیرونی: | 365 |
| تولید: | حرکت قدرت | برند: | OEM |
| برجسته کردن: | چرخ دنده اریب مارپیچی پینیون سمت راست,چرخ دنده های اریب مارپیچی با اسپلاین خارجی,چرخ دنده های اریب مارپیچی شفت محرک |
||
1) جهت چرخ چرخ دار
الف) دست راست
دنده های منحنی مارپیچی دست راست، دنده هایی هستند که در آن نصف بیرونی دندان در جهت ساعت خم شده است.
ب) دست چپ
دنده های منحنی مارپیچی دست چپ، دنده هایی هستند که نصف بیرونی دندان در جهت مخالف جهت ساعت خم شده اند.
۲) استفاده از قدرت چیست؟
قدرت skiving یک فرآیند برش مستمر است که اجازه می دهد ماشینکاری در یک تنظیم انجام شود.
امکان ماشینکاری قطعات کامل در یک ماشین چند وظیفه ای یا مرکز ماشینکاری در یک مجموعه واحد
زمان تولید را کوتاه می کند، کیفیت را بهبود می بخشد.

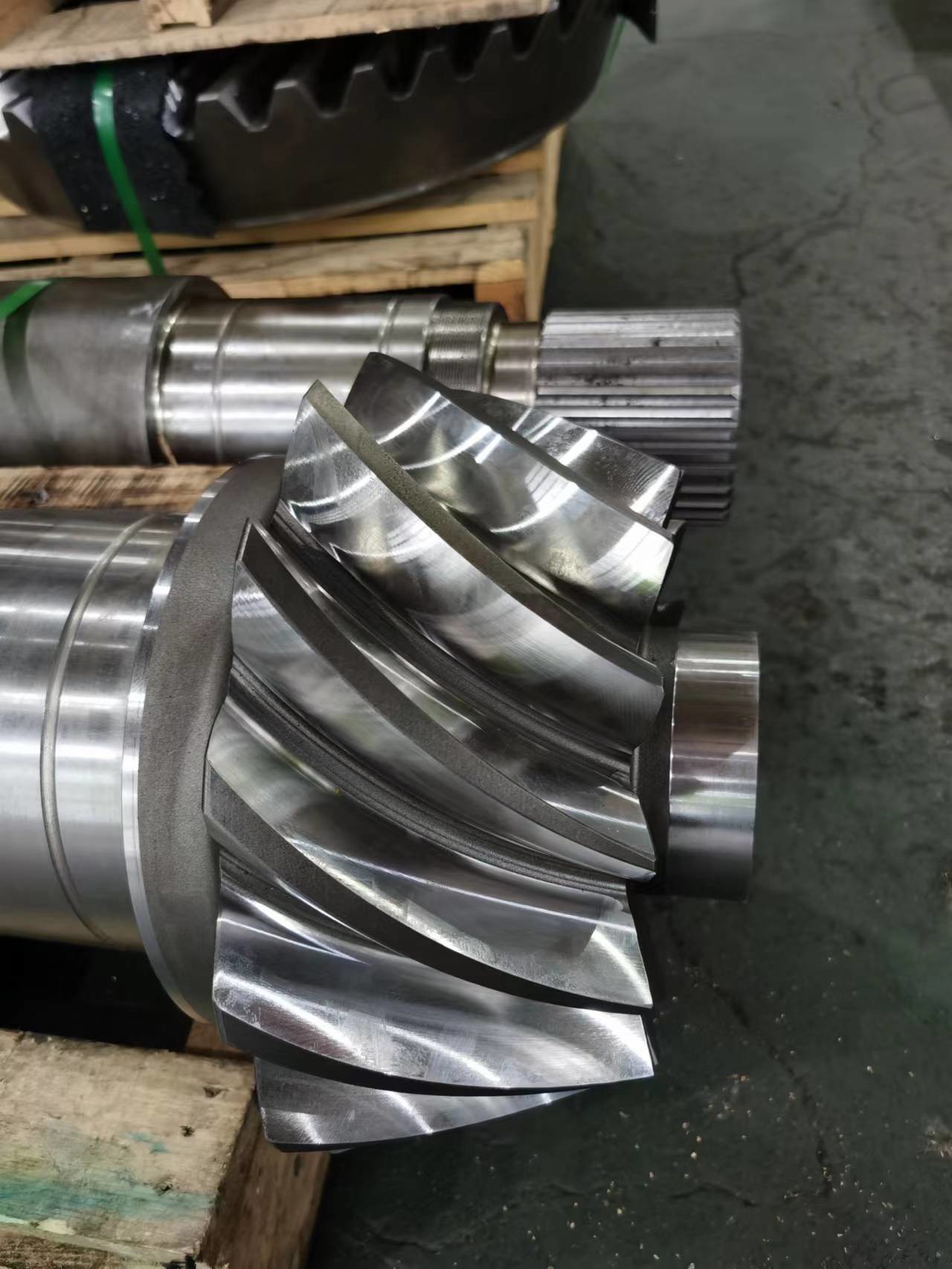

| محصولات | دنده های چرخ دار با اسپلین های خارجی |
| طبق دستور ساخته شده | √ |
| مواد | 17CrNiMo6/18CrNiMo7 |
| تولید دندانهای دنده | آسیاب چرخ آلات و آسیاب دندان آلات |
| خرد کردن دندانهای دنده | √ |
| DP | 2.54 |
| تعداد دندان ها (Z) | 14T |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | ۳۵° |
| درجه دقت دندان | درجه ISO 6/ AGMA 11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRCV |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
