| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22112201 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $70/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| ماژول: | 12 | زاویه مارپیچ: | 35 درجه |
|---|---|---|---|
| قطر بیرونی: | φ360.0 | زاویه گام: | 36 ° 52'12 " |
| زاویه صورت: | 38 ° 49'2 " | مواد: | 18crnimo7/ 17crnimo6 |
| برجسته کردن: | چرخ دنده مخروطی مارپیچی دقیق,چرخ دنده اریب مارپیچی برقی,چرخ دنده اریب مارپیچی با زاویه 35 درجه |
||

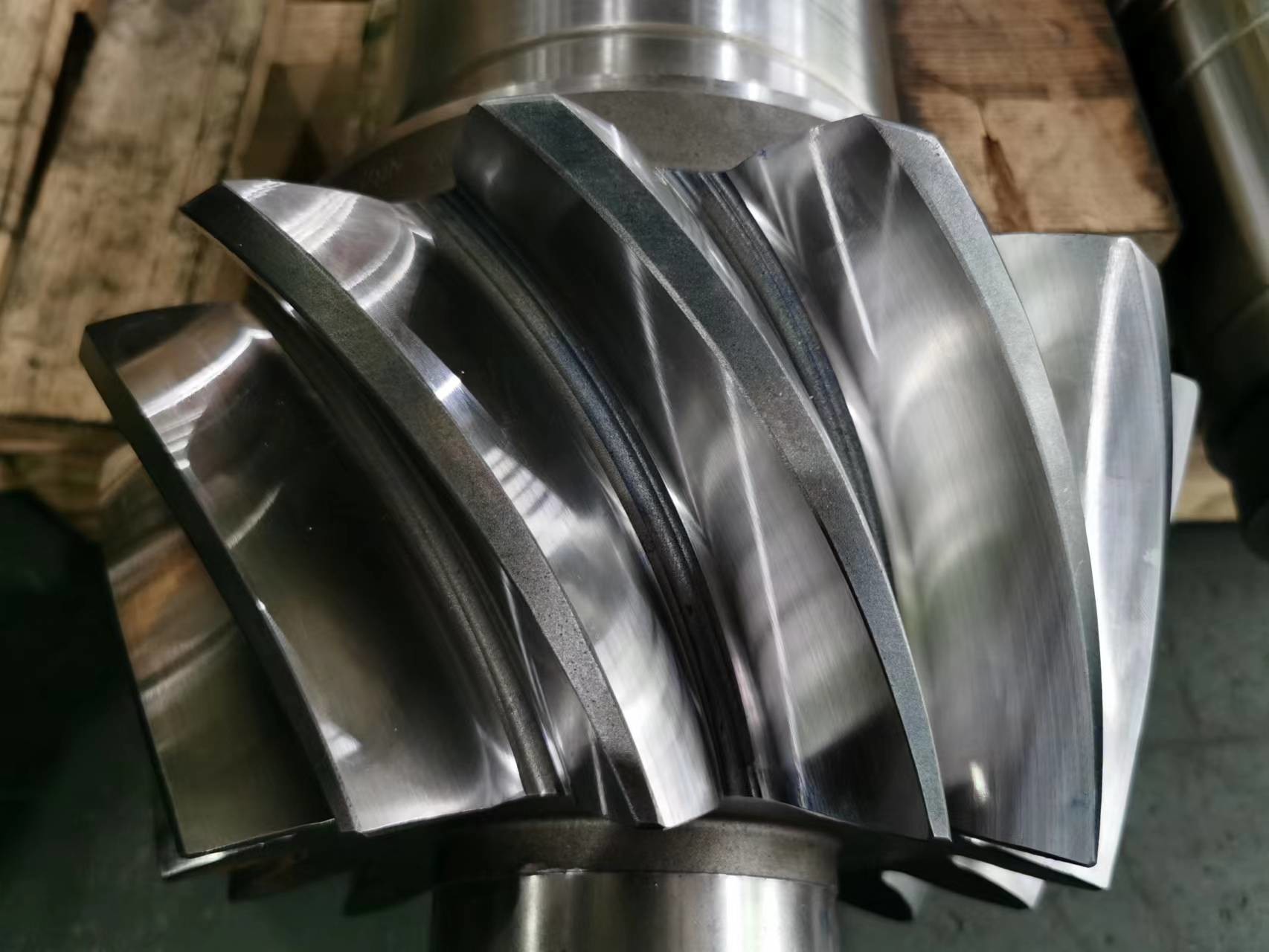

روش ساخت چرخ دنده: Power Skiving
زبری سطح چرخ دنده: Ra 0.8
طراحی ویژه برای سیستم مکانیکی سنگین
جنس: فولاد آلیاژی کم کربن
زمان تولید: 60 روز

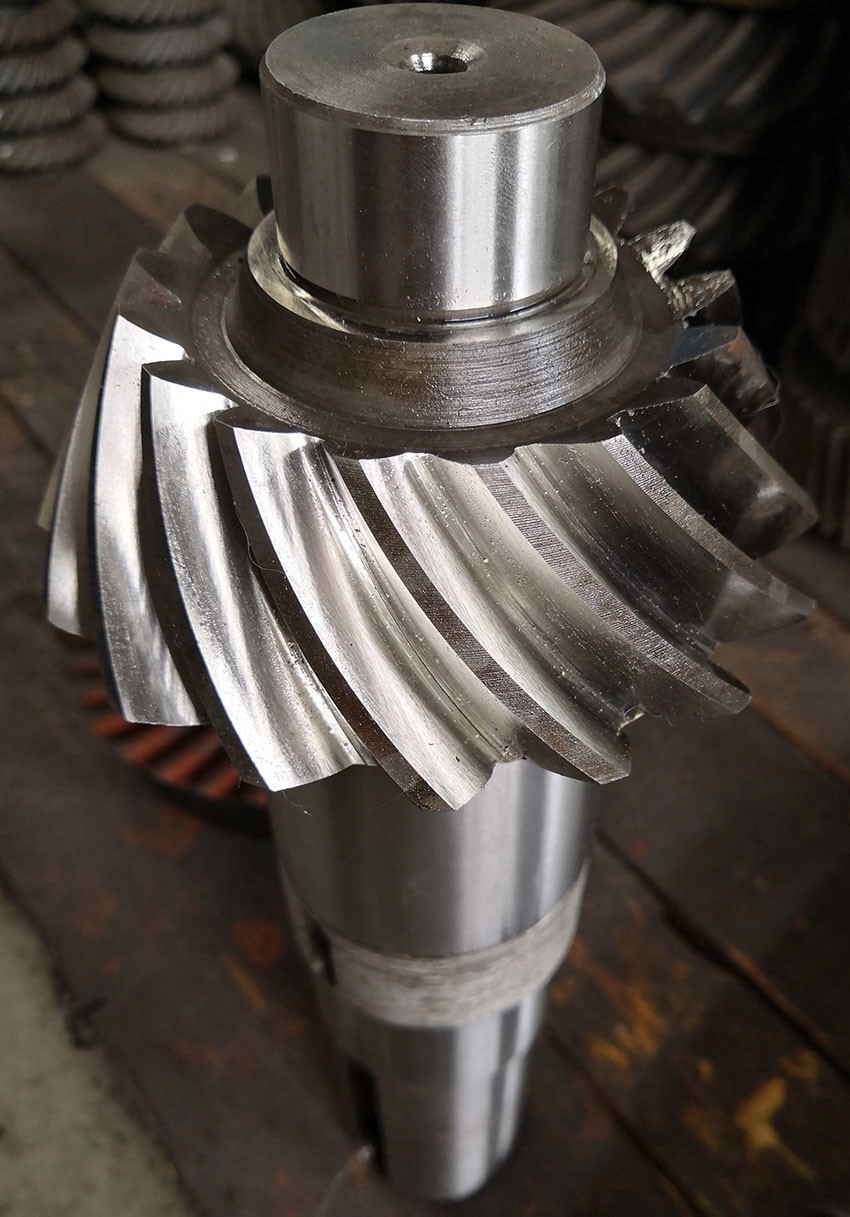

| محصولات | مجموعه چرخ دنده مخروطی مارپیچ |
| سفارشی | √ |
| مواد | 17CrNiMo6/18CrNiMo7 |
| ساخت دندانه‌های چرخ دنده | فرز چرخ دنده/Power Skiving |
| ماژول | 12 |
| DP | |
| تعداد دندانه‌ها (Z) | 14 |
| زاویه فشار (α) | 20° |
| زاویه مارپیچ (β) | 35° |
| درجه دقت دندانه‌ها | AGMA 10-11Grade |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62HRCV |
| مقایسه درجه‌بندی کدهای فولاد | |||||
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
فورجینگ ماشین‌کاری برش
عملیات حرارتی سنگ‌زنی بازرسی
