| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22082105 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $70/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| ماژول: | 12 | قطر گام: | φ476 |
|---|---|---|---|
| قطر بیرونی: | φ503.22 | عرض صورت: | 45 میلی متر |
| ارتفاع کل: | ۷۰ میلی متر | مواد: | SAE 4320 |
| برجسته کردن: | چرخ دنده مخروطی AGMA 10-11 گلیسون,ماژول سیستم Gleason Bevel Gears 12,چرخ دنده مخروطی 12 ماژول گلیسون |
||

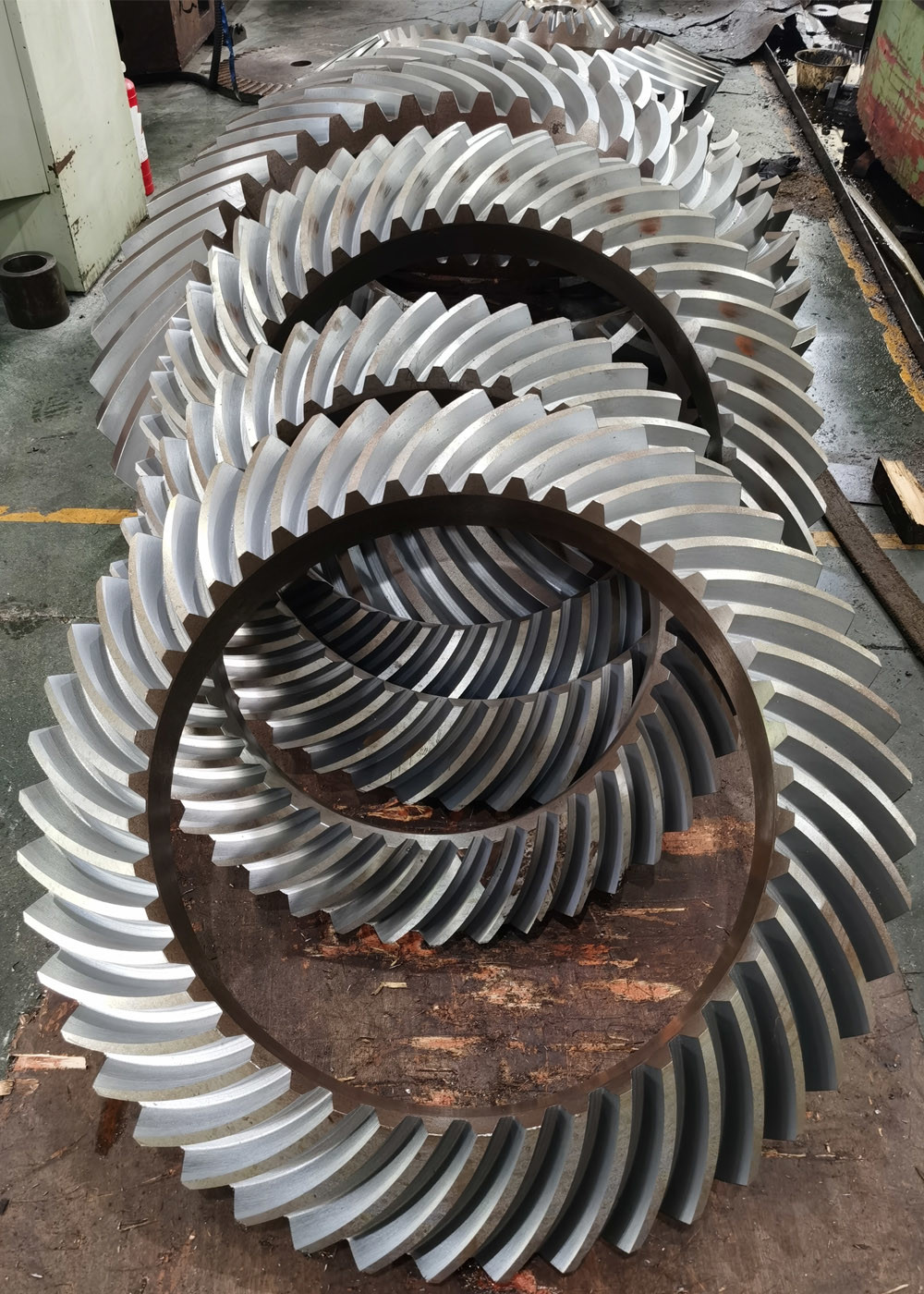

1) ویژگی های چرخ چرخدار
دنده های منحنی مارپیچی برای کاربردهایی طراحی شده اند که نیاز به سرعت بالا و قدرت چرخش بزرگ دارند.
آنها می توانند به کاهش هزینه های مصرف کننده کمک کنند، با ارائه عملکرد طولانی مدت با حداقل نیاز به تعمیرات
یا جایگزین. با دنده های منحنی مارپیچی، نیازی به تعویض و به طور قابل توجهی خطر کاهش می یابد
دندان های منحنی و کشش عمیق تر بین این دندان ها، دسترسی بیشتر به دارایی ها را تضمین می کند
بهبود عملکرد انعطاف پذیر و افزایش عمر تجهیزات.
| محصولات | مجموعه دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| مواد | SAE 4320/ 20CrNi2MoA |
| تولید دندانهای دنده | آسیاب آلات |
| خرد کردن دندانهای دنده | |
| ماژول | 12 |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | ۳۵° |
| درجه دقت دندان | AGMA 10-11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
