| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22082102 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $70/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| ارتفاع کل: | 14 | قطر نوک: | φ1882 |
|---|---|---|---|
| زاویه مارپیچ: | 35 درجه | مواد: | 20CrNi2MoA |
| عرض صورت: | 50 | سوراخ داخلی: | Φ1650 |
| برجسته کردن: | چرخ دنده های اریب مارپیچی 62 تی سایز بزرگ,چرخ دنده های اریب مارپیچی YIZGEAR,مجموعه چرخ دنده های اریب مارپیچی 30 ماژول |
||
1) ظرفیت ساخت دنده های مارپیچ مخروطی
ماژول Gleason: 0.8 تا 30
نوع: Gleason و Klingelnberg، ترجیحاً نوع Gleason
حداکثر قطر چرخ دنده: 2000 میلی متر
حداکثر قطر محور پینیون: 200 میلی متر
توسعه و محاسبه داخلی خلاصه ها مطابق با روش Gleason
تحویل فقط به صورت مجموعه
همیشه بهتر است فواصل نصب را ارائه دهید
بررسی محدوده های تماس روی دستگاه های تست Gleason
پرداخت نهایی چرخ دنده پس از عملیات حرارتی

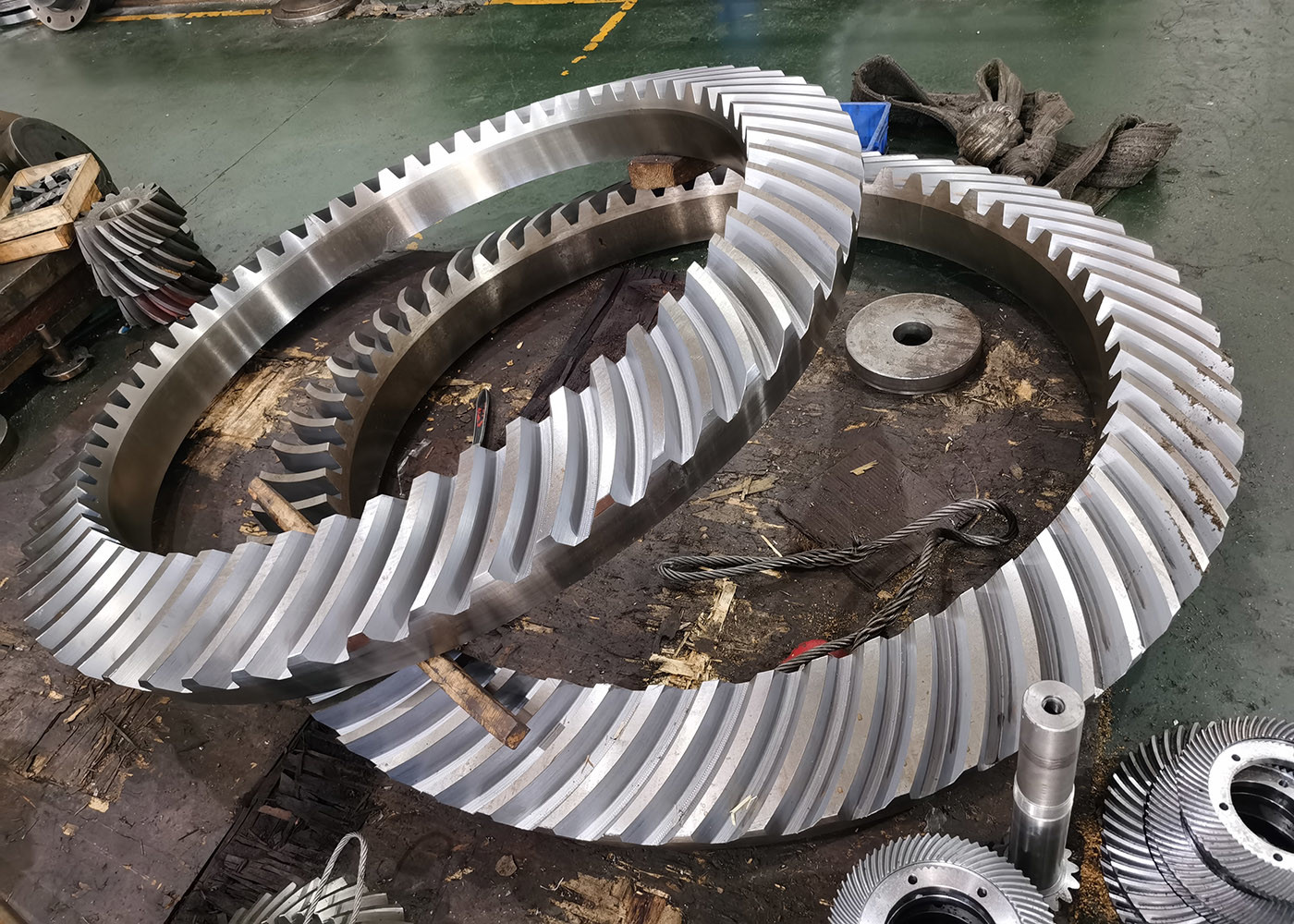

| محصولات | مجموعه دنده مارپیچ مخروطی |
| سفارشی | √ |
| مواد | 20CrNi2MoA |
| ساخت دندانه چرخ دنده | فرز دنده |
| سنگ زنی دندانه چرخ دنده | √ |
| DP | |
| تعداد دندان (Z) | 62T |
| زاویه فشار (α) | 20 درجه |
| زاویه مارپیچ (β) | 35 درجه |
| درجه دقت دندان | ISO 7 Grade/ AGMA 11Grade |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
آهنگری ماشینکاری برش
عملیات حرارتی سنگ زنی بازرسی
