| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22082101 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $70/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| ارتفاع کل: | 14 | قطر نوک: | φ46.17 |
|---|---|---|---|
| زاویه مارپیچ: | 35 درجه | مواد: | 20CrMo |
| عرض صورت: | 8 | سوراخ داخلی: | Φ32 |
| برجسته کردن: | چرخ دنده های مخروطی مارپیچی گیربکس نوع Gleason,چرخ دنده های مخروطی مارپیچ 30T و 21T,چرخ دنده های انتقال نوع Gleason |
||

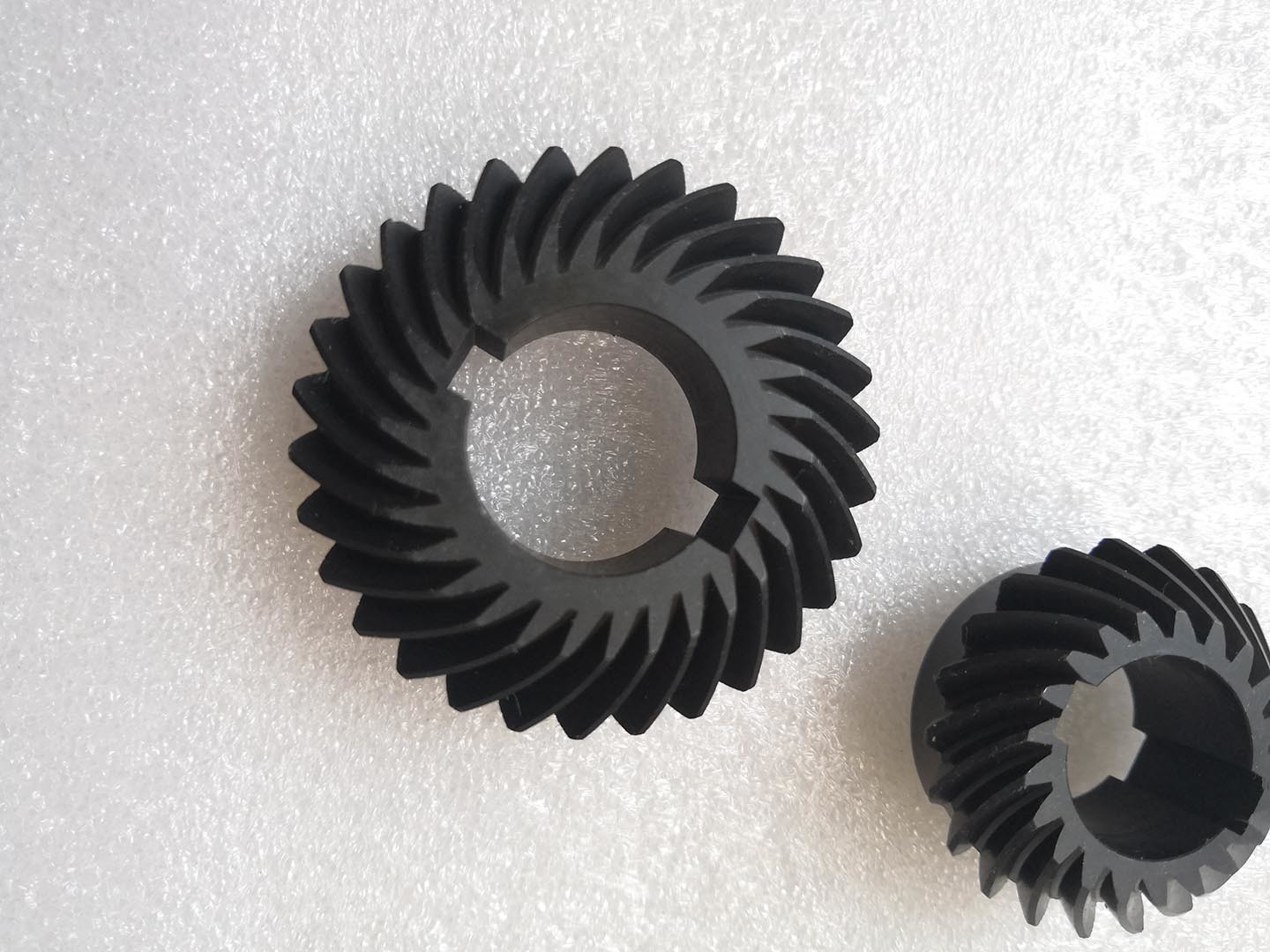

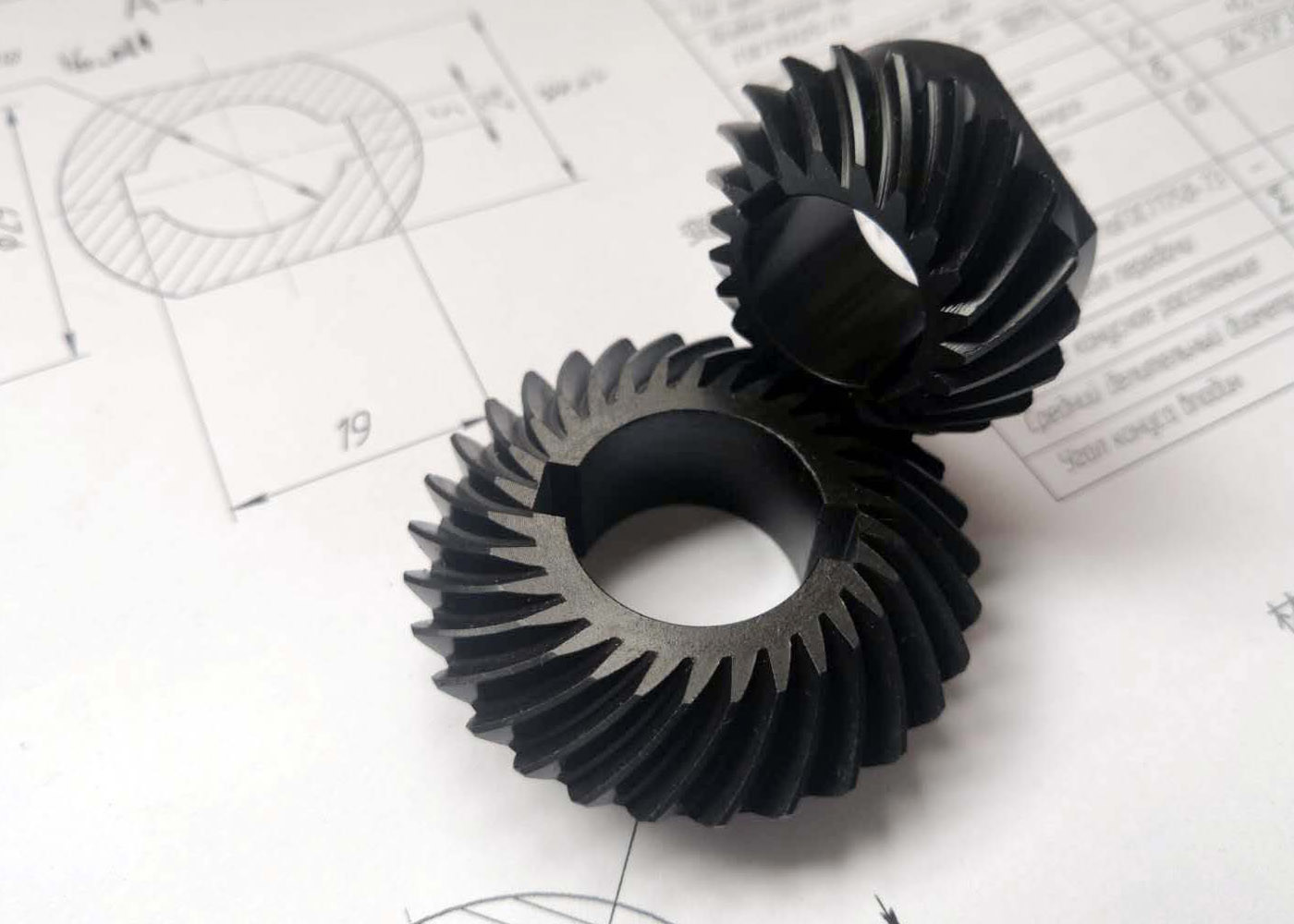

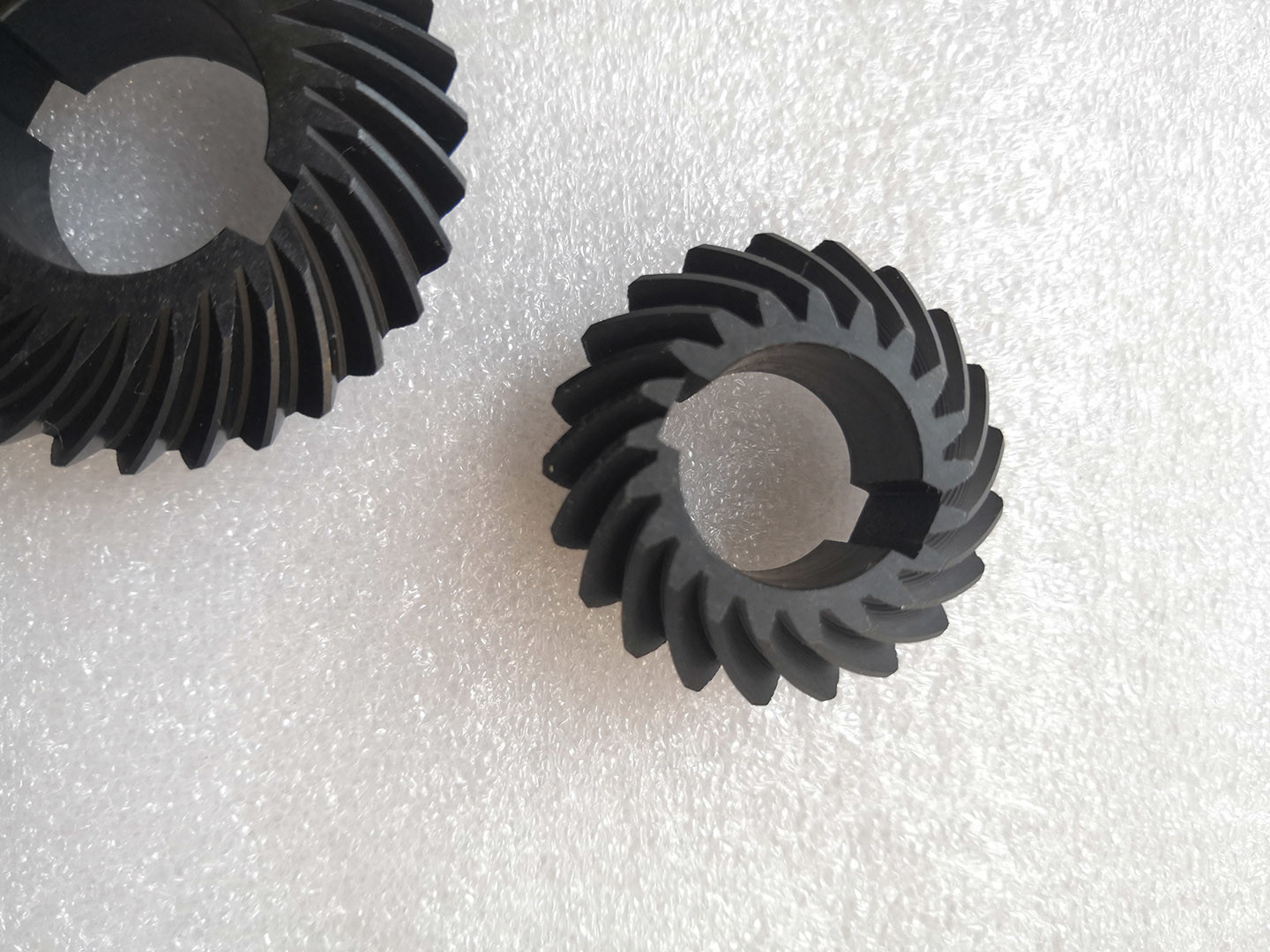

1) شرح مجموعه دنده مارپیچ مخروطی
دنده های مارپیچ مخروطی را می توان به عنوان انواع Gleason (قوس دایره ای با عمق دندان غیر ثابت) تولید کرد.
انواع Oerlikon و Curvex (قوس دایره ای با عمق دندان ثابت)، Klingelnberg Cyclo-Palloid
(Epicycloide با عمق دندان ثابت) یا Klingelnberg Palloid. دنده های مارپیچ مخروطی دارای همان
مزایا و معایب نسبت به همتایان برش مستقیم خود هستند، همانطور که دنده های مارپیچ نسبت به دنده های خاردار دارند.
دنده های مخروطی مستقیم معمولاً فقط در سرعت های زیر 5 متر بر ثانیه یا برای چرخ دنده های کوچک، 1000 دور در دقیقه استفاده می شوند.
| محصولات | مجموعه دنده مارپیچ مخروطی |
| سفارشی | √ |
| مواد | 20CrMo |
| ساخت دندان چرخ دنده | فرز دنده |
| سنگ زنی دندان چرخ دنده | 1.5 |
| ماژول (M) | |
| تعداد دندان (Z) | 21/30 |
| زاویه فشار (α) | 20° |
| زاویه سرب | 35° |
| درجه دقت | ISO 7 Grade/ AGMA 11Grade |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62HRC |
| مقایسه درجه بندی کد فولاد | |||||
| چین/GB | ISO | Гост | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
آهنگری ماشینکاری برش
عملیات حرارتی سنگ زنی بازرسی
