| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22081503 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $70/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| قطر بیرونی: | 630 میلی متر | زاویه شفت: | 90 درجه |
|---|---|---|---|
| DP: | 2.54 | مواد: | 17CrNiMo6 |
| زاویه گام: | 57°38' | زاویه ریشه: | 54'26' |
| برجسته کردن: | چرخ دنده مخروطی 10 ماژول گلیسون,شفت دنده گیربکس آسیاب,شفت دنده انتقال 10 ماژول |
||

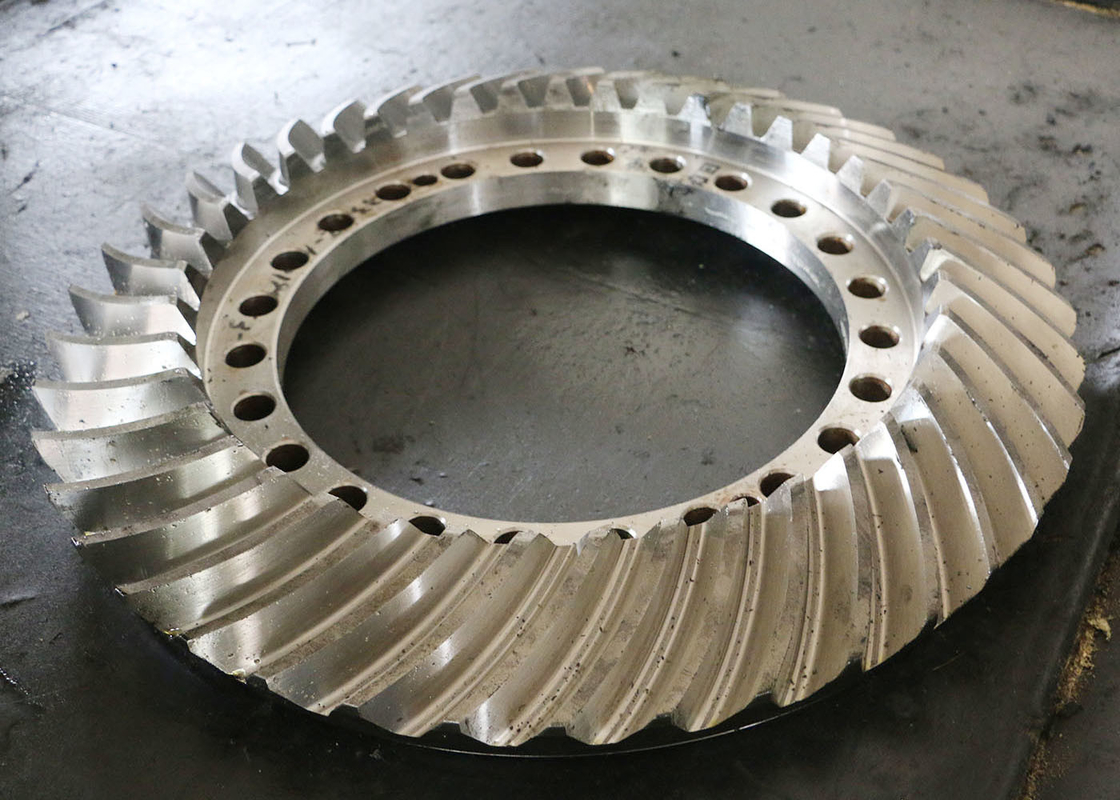

1) شرح دنده های مخروطی مارپیچی
دنده های مخروطی مارپیچی، دنده های مخروطی با دندانه های مارپیچی هستند که در زاویه 90 درجه قرار دارند.
دندانه ها با یک انحنای جزئی طراحی شده اند تا انعطاف پذیری و کشش بهتری را ارائه دهند.
2) ویژگی های دنده های مخروطی مارپیچی
دنده های مخروطی مارپیچی برای کاربردهایی طراحی شده اند که به سرعت بالا و گشتاور بالا نیاز دارند.
آنها می توانند با ارائه عملکرد طولانی مدت با حداقل نیاز به تعمیرات
یا جایگزینی، به کاهش هزینه های مصرف کننده کمک کنند. با دنده های مخروطی مارپیچی، نیازی به آفست نیست و خطر گرم شدن بیش از حد به طور قابل توجهی کاهش می یابد.
دندانه های منحنی و کشش عمیق تر بین آن دندانه ها، در دسترس بودن دارایی بیشتر را برای بهبود انعطاف پذیری تضمین می کند
عملکرد و افزایش عمر تجهیزات.
| محصولات | شفت دنده مخروطی مارپیچی |
| سفارشی ساخته شده | √ |
| مواد | 17CrNiMo6 |
| ساخت دندانه های دنده | فرز دنده و سنگ زنی دندانه های دنده |
| ماژول | 10 |
| سنگ زنی دندانه های دنده | √ |
| تعداد دندانه ها (Z) | 58 |
| زاویه فشار (α) | 20° |
| زاویه سرب | 35° |
| درجه دقت | ISO 6 Grade/ AGMA 11Grade |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
فورجینگ ماشینکاری برش
عملیات حرارتی سنگ زنی بازرسی
