| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22081503 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $70/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| طول: | 503 میلی متر | زاویه شفت: | 90 درجه |
|---|---|---|---|
| DP: | 3.907 | مواد: | 20CrMnTi |
| زاویه گام: | 16 ° 13 ' | زاویه ریشه: | 14 ° 51 ' |
| برجسته کردن: | شفت دنده مارپیچ 6.5 ماژول گلیسون,چرخ دنده ها و شفت های گیربکس,چرخ دنده ها و شفت های 6.5 ماژول انتقال |
||

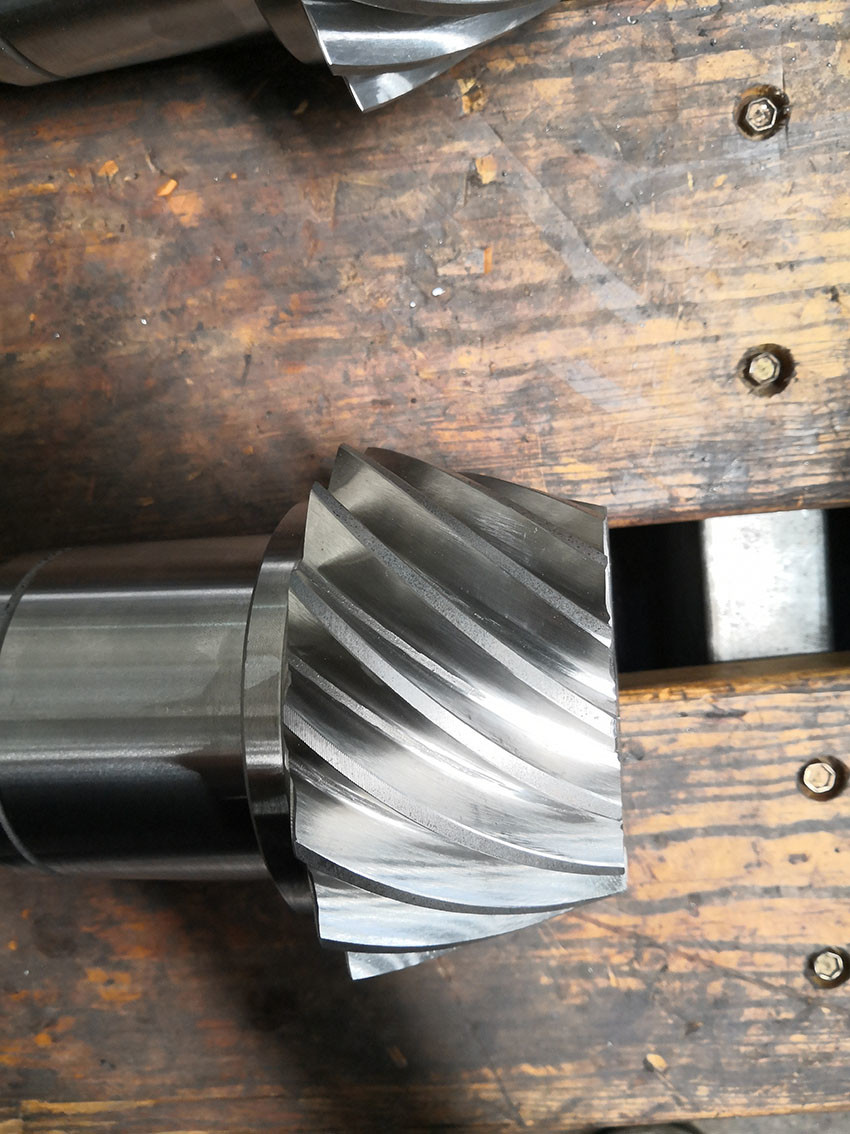

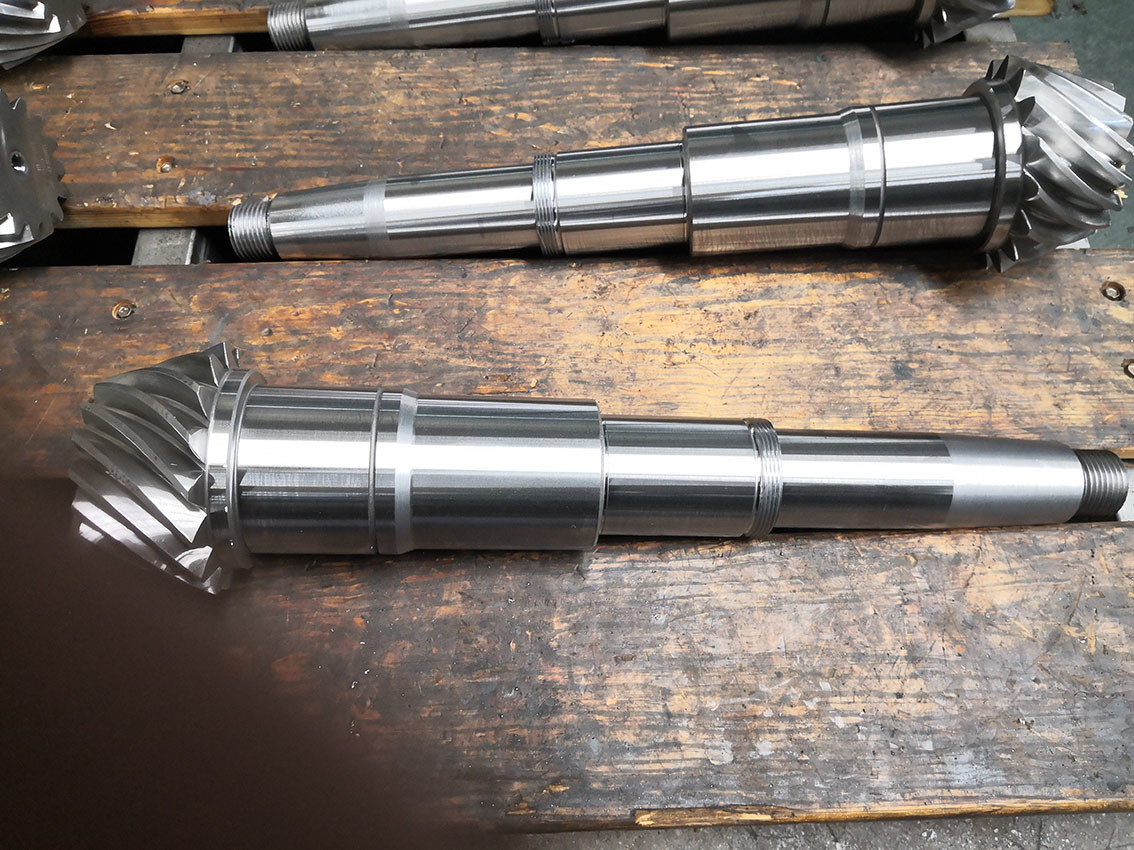

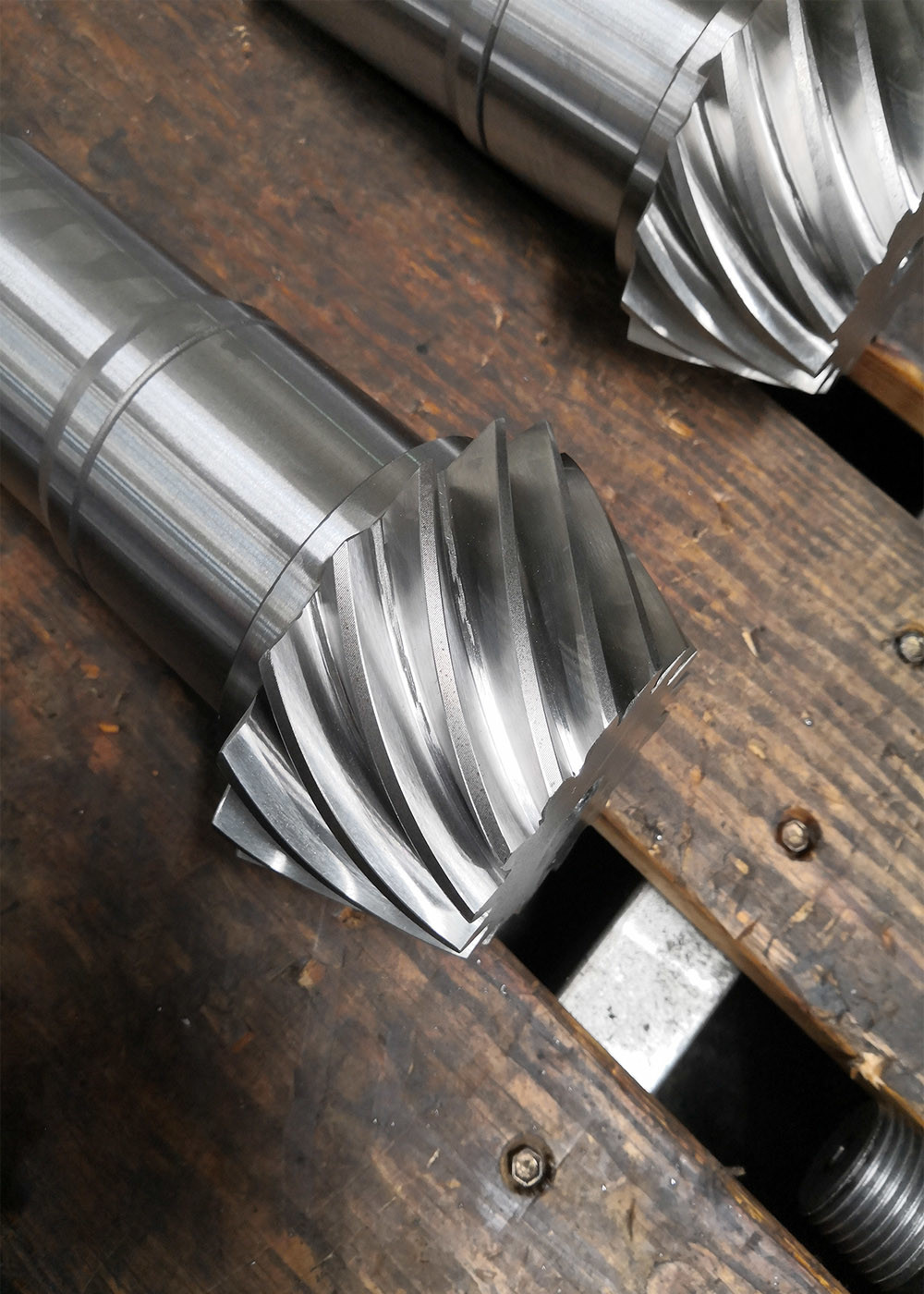

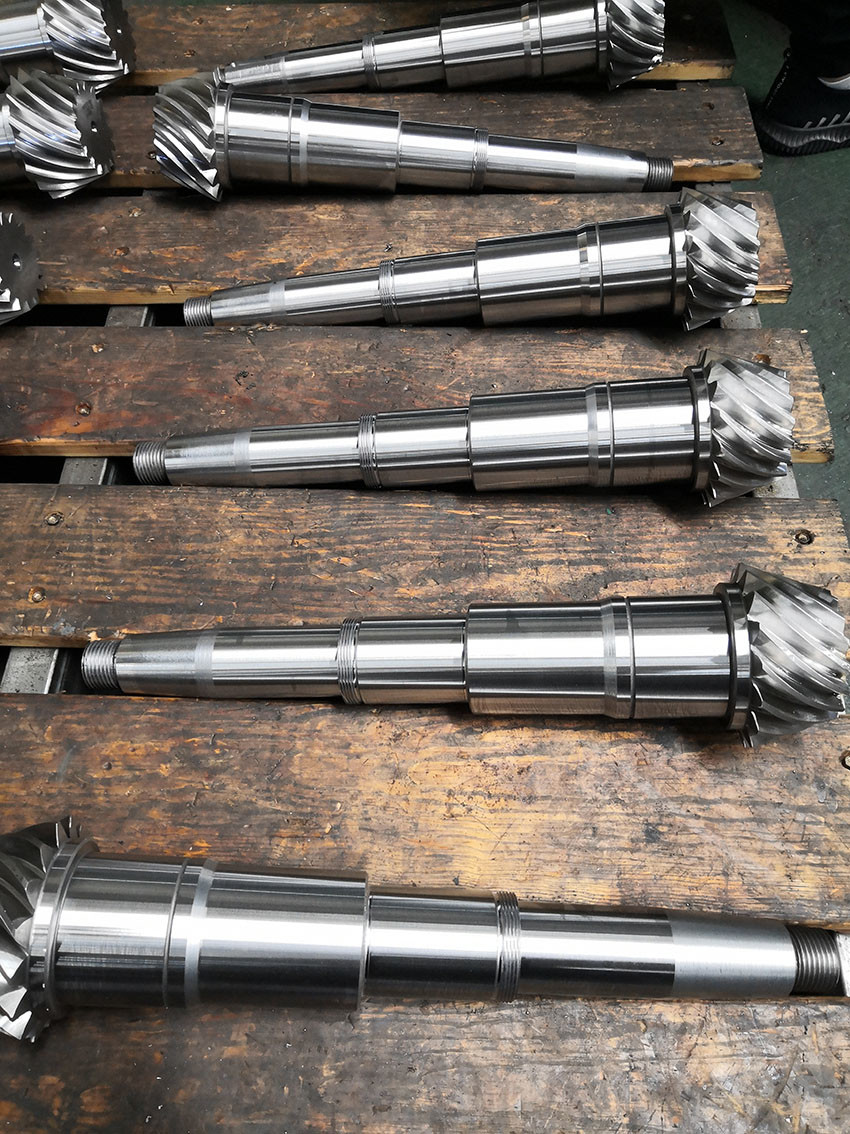

1) توصیف محور چرخ دنده مخروطی در مارپیچ
این دنده مخروطی در مارپیچ 6,5 متر 16 متر با طول کلی 503 میلی متر است
خشکی محور صفر است.8
قطر بيروني Φ119 است.07
2) توليد چرخ دنده هاي مخروط در چرخش
ماده در قالب 260-280 HB
درمان حرارتی سیماناسیون 58-62 HRC
عمق پوشش مقاومتی 1,4-1,8 میلی متر
طول عمر هسته 35-42 HRC
فرسایش دنده ها و اصلاح دنده ها
| محصولات | شفت چرخ چرخدار مارپیچ |
| طبق دستور ساخته شده | √ |
| مواد | 20CrMnTi |
| تولید دندانهای دنده | آسیاب چرخ دنده ها / آسیاب چرخ دنده |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 6.5 |
| تعداد دندان ها (Z) | 16 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | ۳۵° |
| درجه دقت | درجه ISO 6/ AGMA 11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
