| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22081502 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $370/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| Length: | 670mm | Face angle: | 37°25‘ |
|---|---|---|---|
| Module: | 10 | Pitch Diameter: | 320 |
| Direction: | Left Hand | Material: | 17CrNiMo6 |
| برجسته کردن: | شفت چرخ دنده اریب مارپیچی,شفت دنده انتقال 10 ماژول,شفت چرخ دنده 10 ماژول مارپیچ |
||

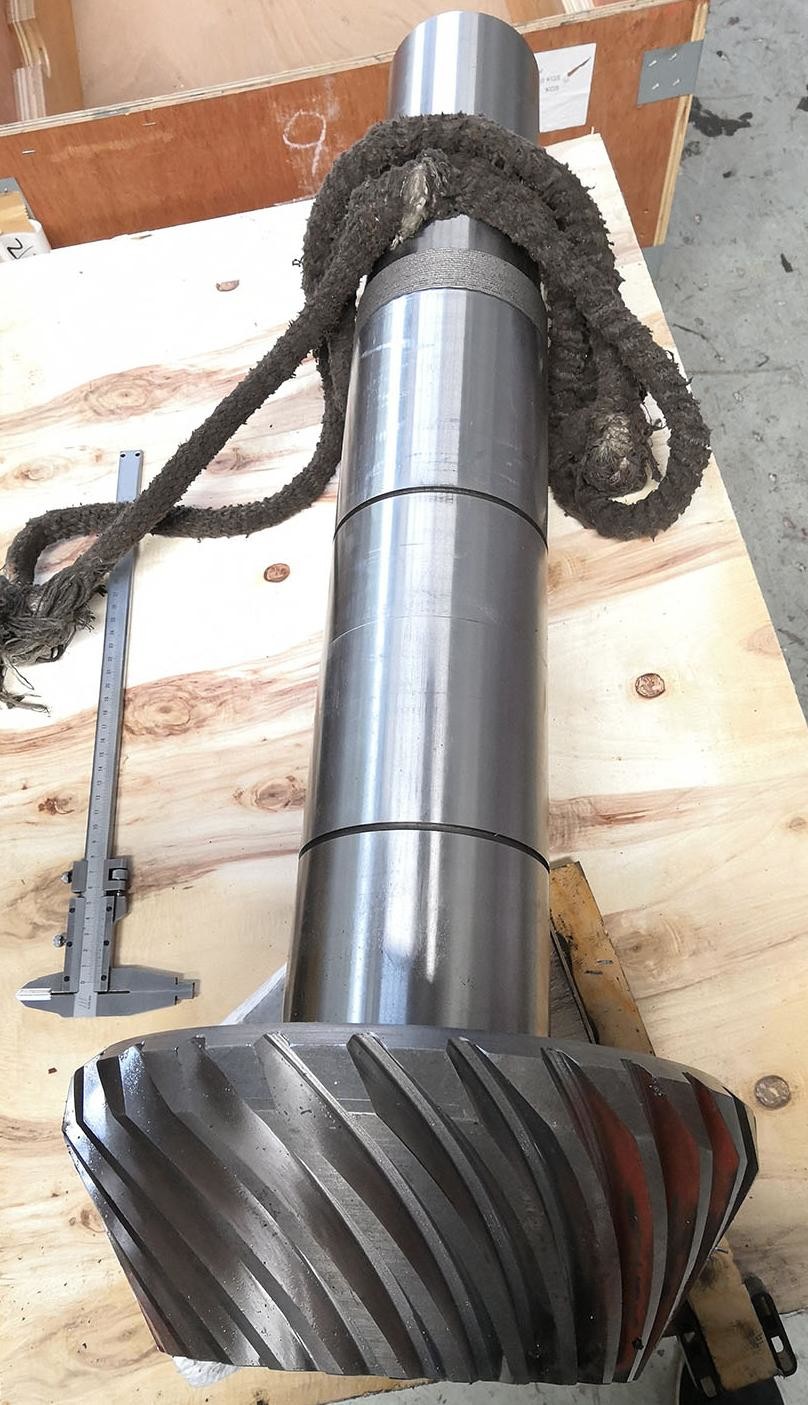

10 ماژول Gleason Type Spiral Bevel Gear Grinding Transmission Gear Shafts 10 ماژول Gleason Type Spiral Bevel Gear Grinding Transmission Gear Shafts 10 ماژول Gleason Type Spiral Bevel Gear Grinding Transmission Gear Shafts 10 ماژول گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون نوع گلیسون

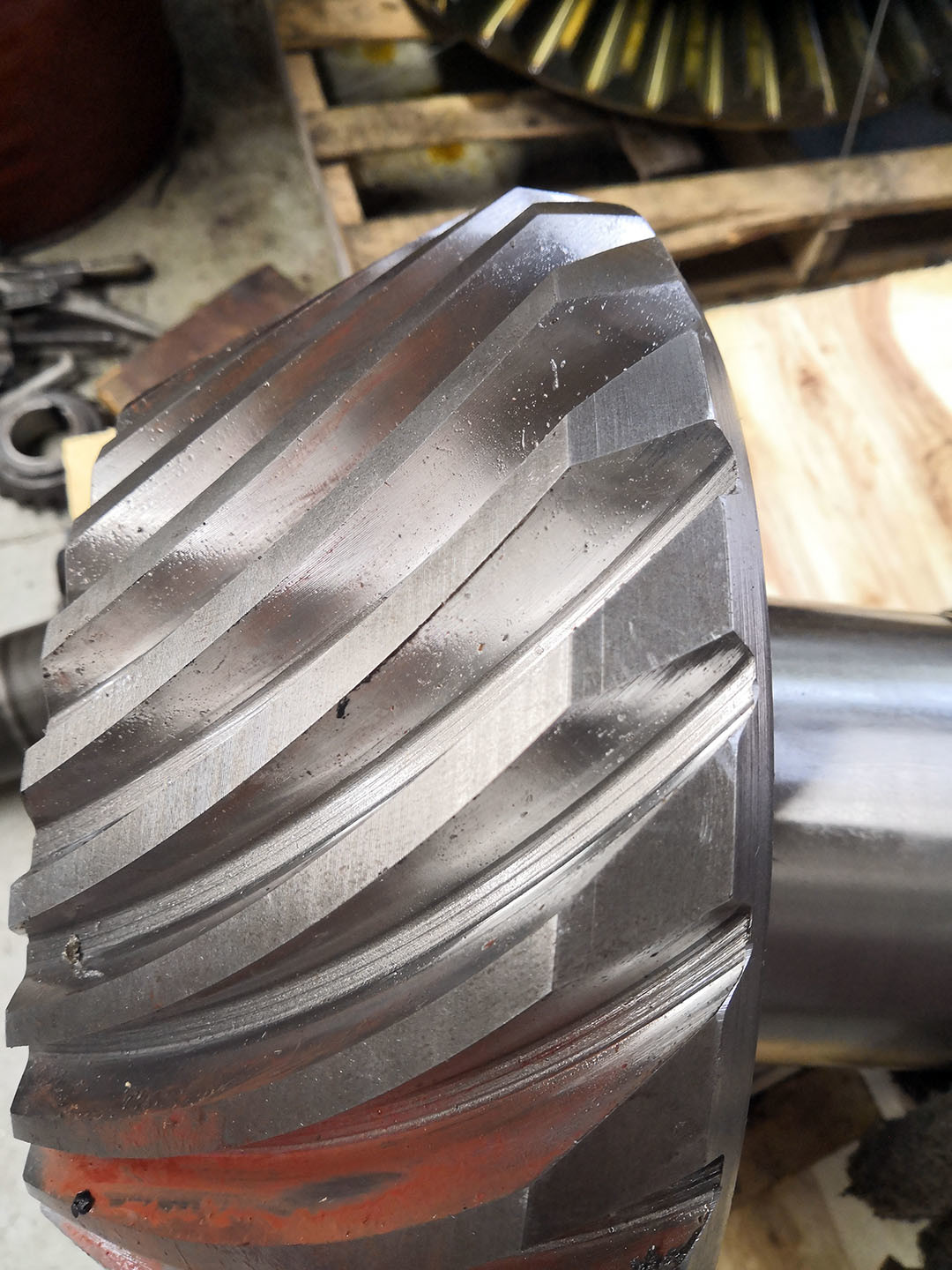

1) توصیف چرخ چرخدار مارپیچی
یک ماشینی مخروط در چرخش پیچیده ترین شکل ماشینی مخروط است.
اسپیرال ها منحنی و خم شده اند.
به طور تدریجی تماس دندان ها را افزایش دهید.
اين نرمي بهبود يافته به عنوان نتيجه ي يک ارتعاش و يک سر و صداي حداقل در طول عمل است.
علاوه بر این، به دلیل توزیع بیشتر بار به دلیل تعداد بیشتر دندان های در تماس،
دنده های مخروطی در حال چرخش دارای ظرفیت حمل بهتر هستند.
این به آنها اجازه می دهد تا در مقایسه با چرخ دنده های مخروطی راست با ظرفیت مشابه کوچکتر باشند.
| محصولات | شفت چرخ چرخدار مارپیچ |
| طبق دستور ساخته شده | √ |
| نوع پروفایل | 17CrNiMo6 |

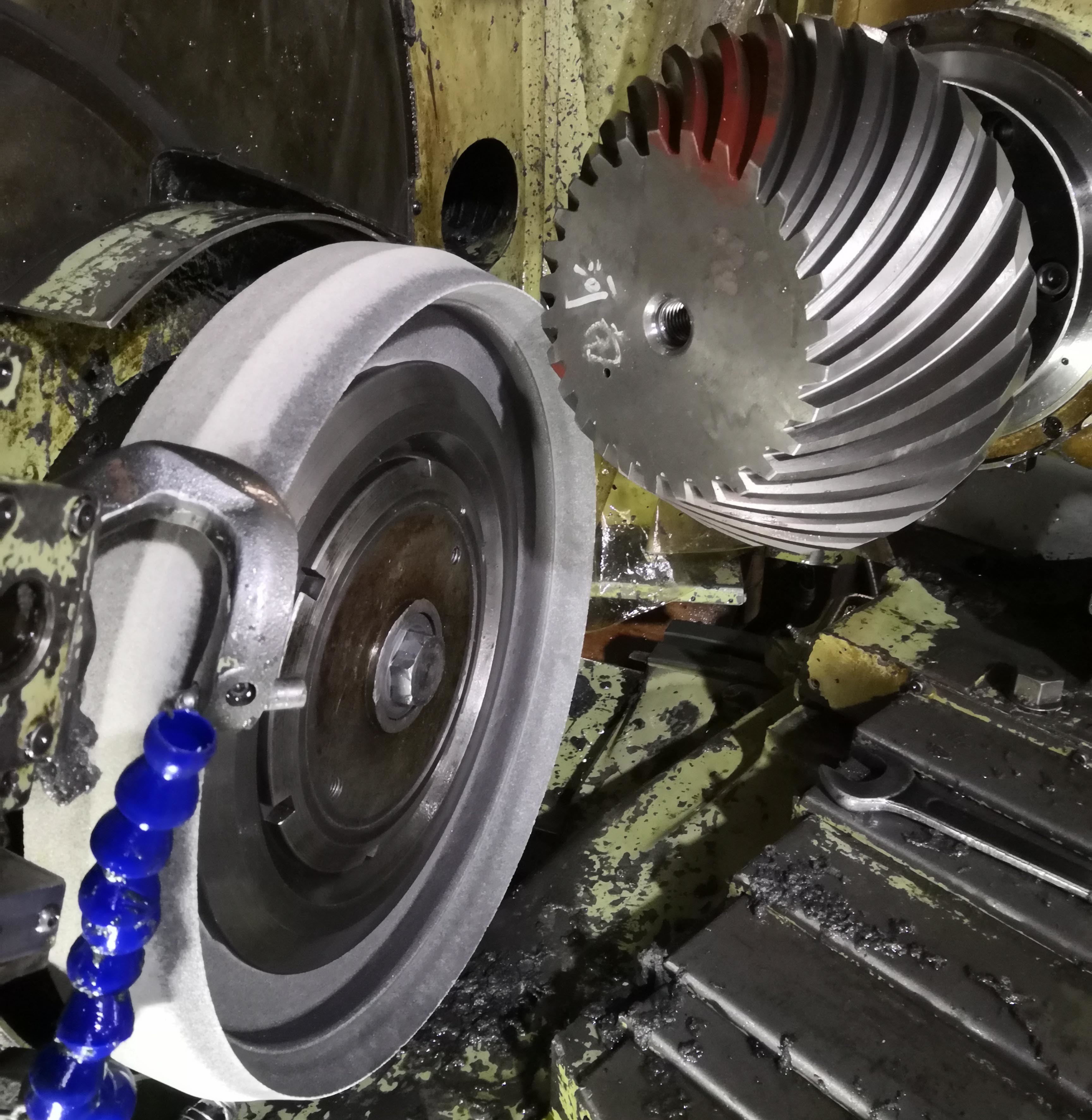

| تولیدات | آسیاب چرخ آلات و آسیاب دندان آلات |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 10 |
| تعداد دندان ها (Z) | 32 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | ۳۵° |
| درجه دقت دندان | درجه ISO 6/ AGMA 11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
