| محل منبع: | چین |
|---|---|
| نام تجاری: | YZGEAR |
| شماره مدل: | BG220804003 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $300.0/Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 200 مجموعه در ماه |
| Pitch: | 1.909 | شماره دندان: | 18 |
|---|---|---|---|
| Internal Spline: | Parallel Spline | دقت: | درجه ISO 8-9 |
| کد فولاد: | 42crmo | Tip Diameter: | 124mm |
| برجسته کردن: | 6 ماژول 18 تی پینیون مخروطی مستقیم,6 ماژول 18 تی دنده مخروطی,چرخ دنده مخروطی خار فولادی 42 CrMo |
||

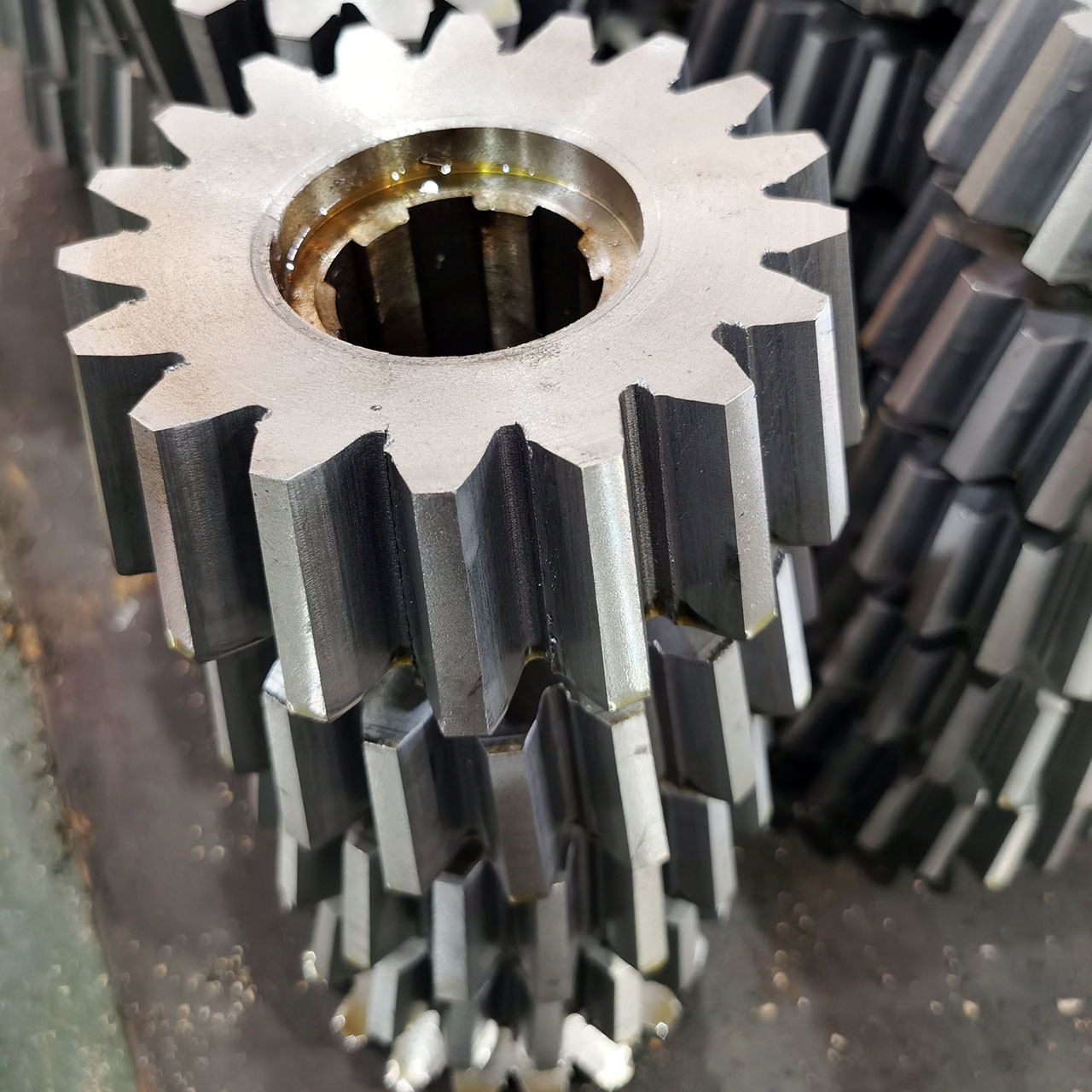

چرخ‌دنده پینیون مخروطی مستقیم فولاد 42CrMo ماژول 6 18T چرخ‌دنده میتر
1) شرح چرخ‌دنده میتر
چرخ‌دنده‌های میتر یک حالت خاص از چرخ‌دنده‌های مخروطی هستند که تعداد دندانه‌های مساوی دارند.
شفت‌ها در زاویه قائمه نسبت به یکدیگر قرار دارند و چرخ‌دنده‌ها سطوح و زوایای گام منطبق دارند.
با یک سطح گام مخروطی شکل
2) ویژگی‌های چرخ‌دنده میتر
چرخ‌دنده‌های میتر برای انتقال حرکت چرخشی در زاویه 90 درجه با نسبت 1:1 مفید هستند.
| محصولات | چرخ‌دنده مخروطی مستقیم |
| سفارشی ساخته شده | √ |
| زاویه شفت | 90° |
| ساخت دندانه‌های چرخ‌دنده | شکل‌دهی چرخ‌دنده |
| سنگ‌زنی دندانه‌های چرخ‌دنده | |
| ماژول (M) | 14 |
| تعداد دندانه‌ها (Z) | 21/60 |
| زاویه فشار (α) | 20° |
| درجه دقت دندانه‌ها | درجه ISO 8-9 |
| عملیات حرارتی | سخت‌کاری القایی/کربوریزاسیون |
| سختی سطح | پینیون 58-62 HRC/چرخ‌دنده 50-55 HRC |
| مقایسه درجه‌بندی کدهای فولاد | |||||
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
