| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB2207003 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $70/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| طول: | 503 میلی متر | زاویه شفت: | 90 درجه |
|---|---|---|---|
| ماژول: | 6.5 | قطر بیرونی: | 119.07 |
| مسیر: | دست راست | سختی: | 58-62 HRC |
| برجسته کردن: | شفت چرخ دنده مارپیچی راست,شفت چرخ دنده مارپیچی 6.5 ماژول,6.5 ماژول شفت چرخ دنده مخروطی مارپیچی |
||

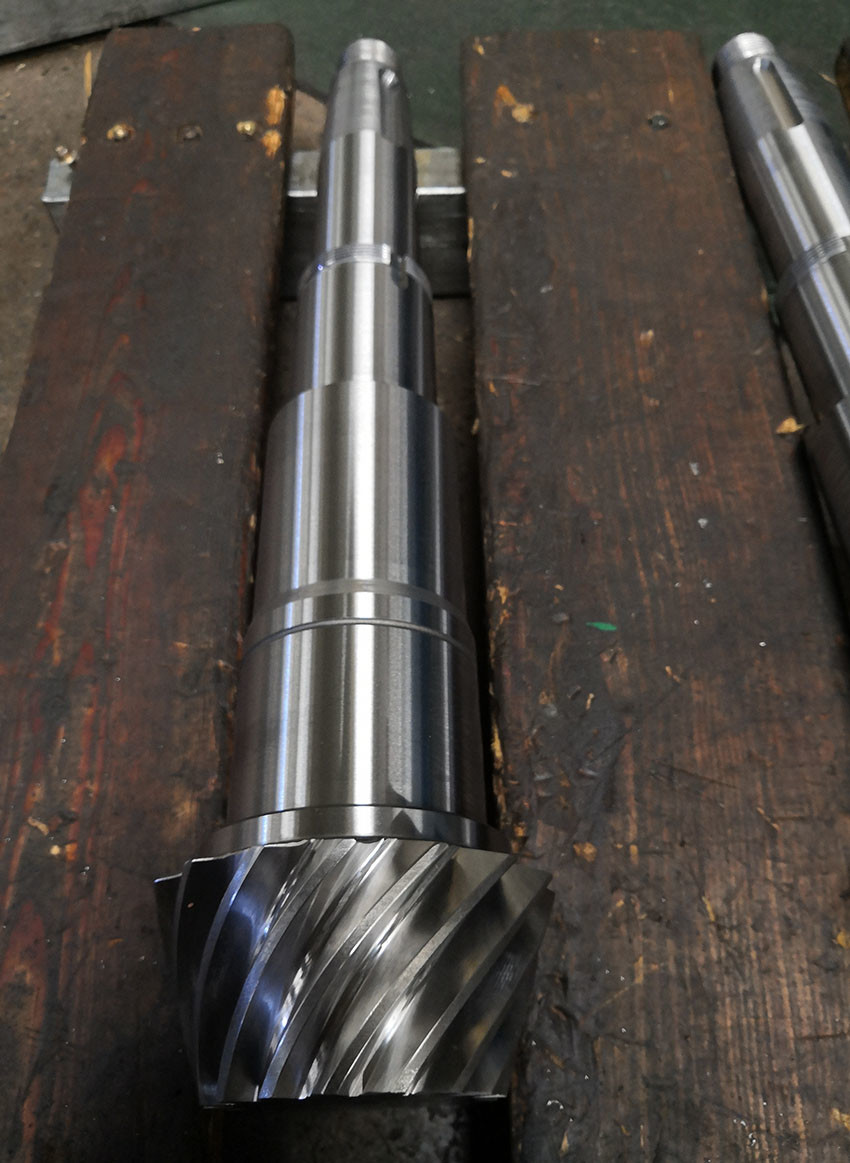

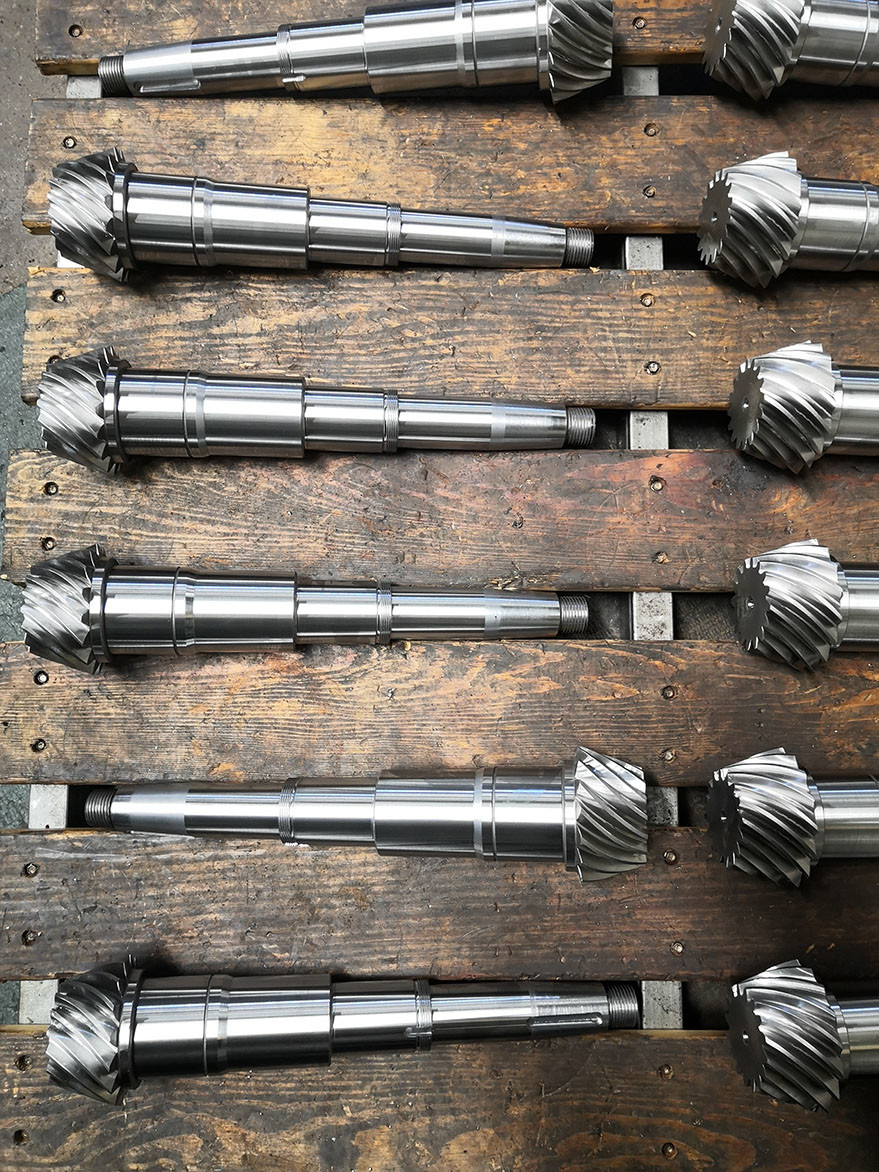

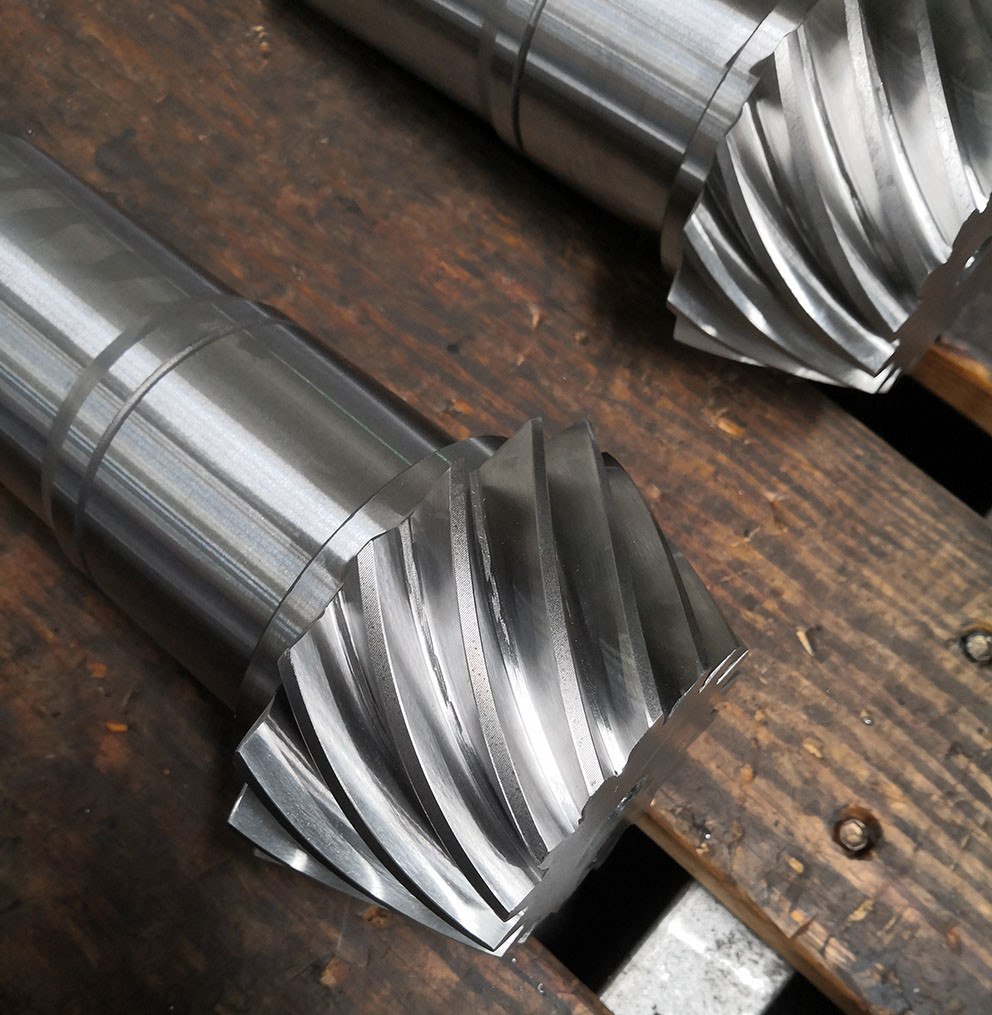

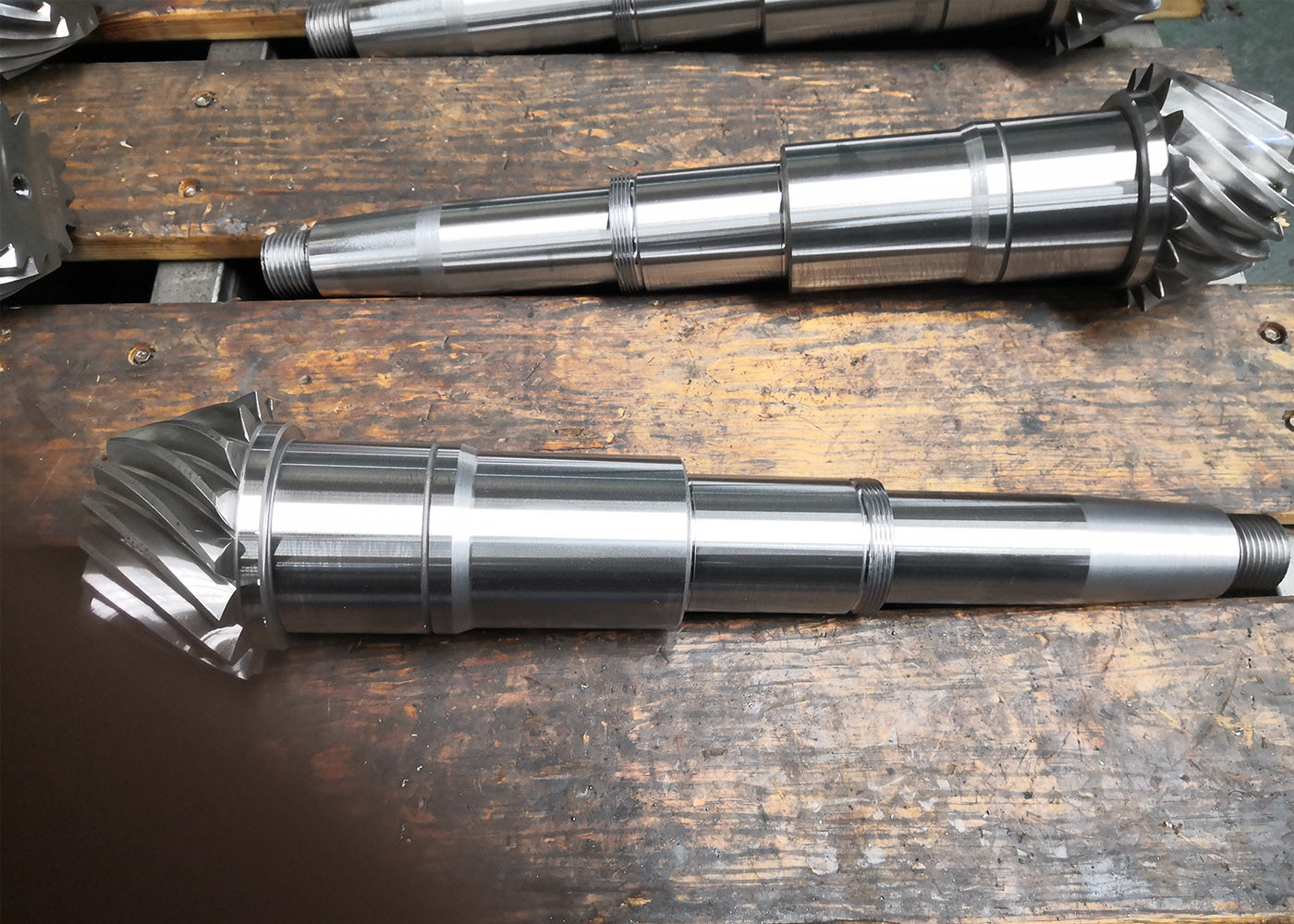

1) شرح شفت دنده پخ مارپیچی
این دنده پخ مارپیچی 6.5M 16T با طول کل 503 میلی متر است.
زبری شفت Ra 0.8 است.
قطر نوک Φ119.07
2) ساخت دنده پخ مارپیچی
جنس: کوئنچ و تمپرینگ 260-280 HB
عملیات حرارتی کربوریزاسیون 58-62 HRC
عمق لایه سخت شده 1.4-1.8 میلی متر
سختی هسته 35-42 HRC

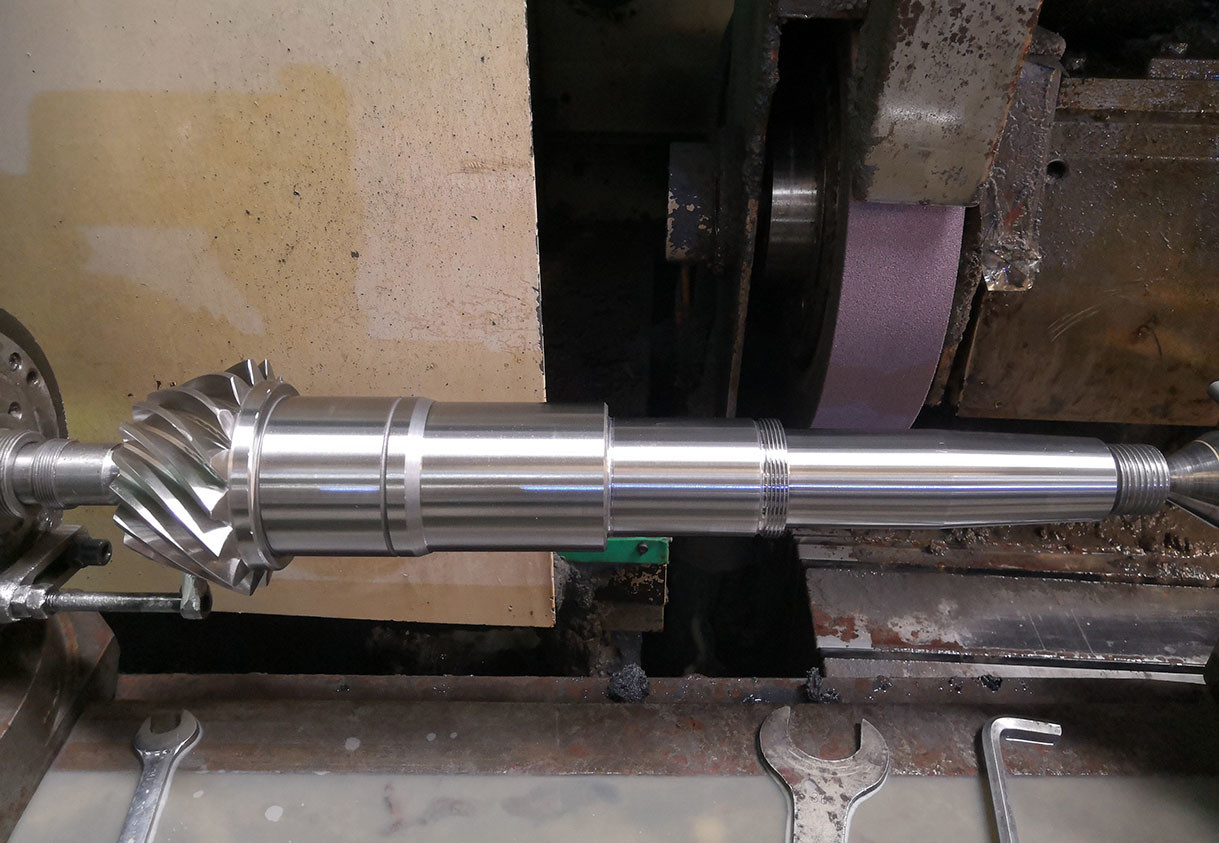

فرز دنده و سنگ زنی دنده
| محصولات | شفت دنده پخ مارپیچی |
| سفارشی | √ |
| مواد | 20CrMnTi |
| ساخت دندانه های دنده | فرز دنده / سنگ زنی دنده |
| سنگ زنی دندانه های دنده | √ |
| ماژول (M) | 6.5 |
| تعداد دندان (Z) | 16 |
| زاویه فشار (α) | 20° |
| زاویه سرب | 35° |
| درجه دقت | ISO 6 Grade/ AGMA 11Grade |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62HRC |
| مقایسه درجه بندی کدهای فولاد | |||||
| چین/GB | ISO | ГоСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
آهنگری ماشینکاری برش
عملیات حرارتی سنگ زنی بازرسی
