| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB2200802002 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $300/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| عرض: | 75 میلی متر | نوع پروفایل: | گلیسون |
|---|---|---|---|
| مسیر: | درست | قطر بیرونی: | 470 میلی متر |
| تولید: | چرخ دنده | برند: | OEM |
| برجسته کردن: | مارپیچ چرخ دنده اریب 35 درجه هلیکس,ماژول مارپیچ Bevel Gear 10,چرخ دنده هلیکس 35 درجه سمت راست |
||

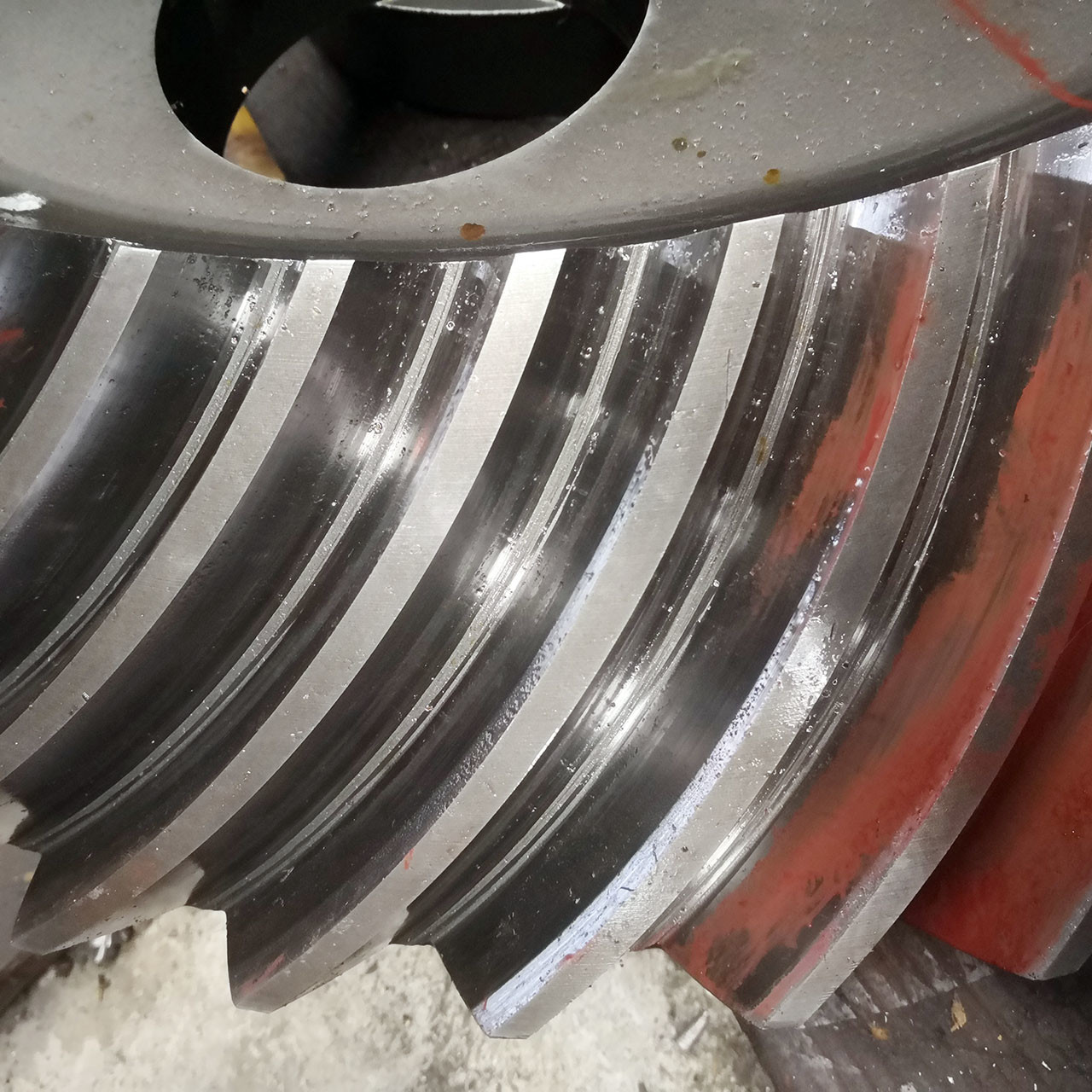

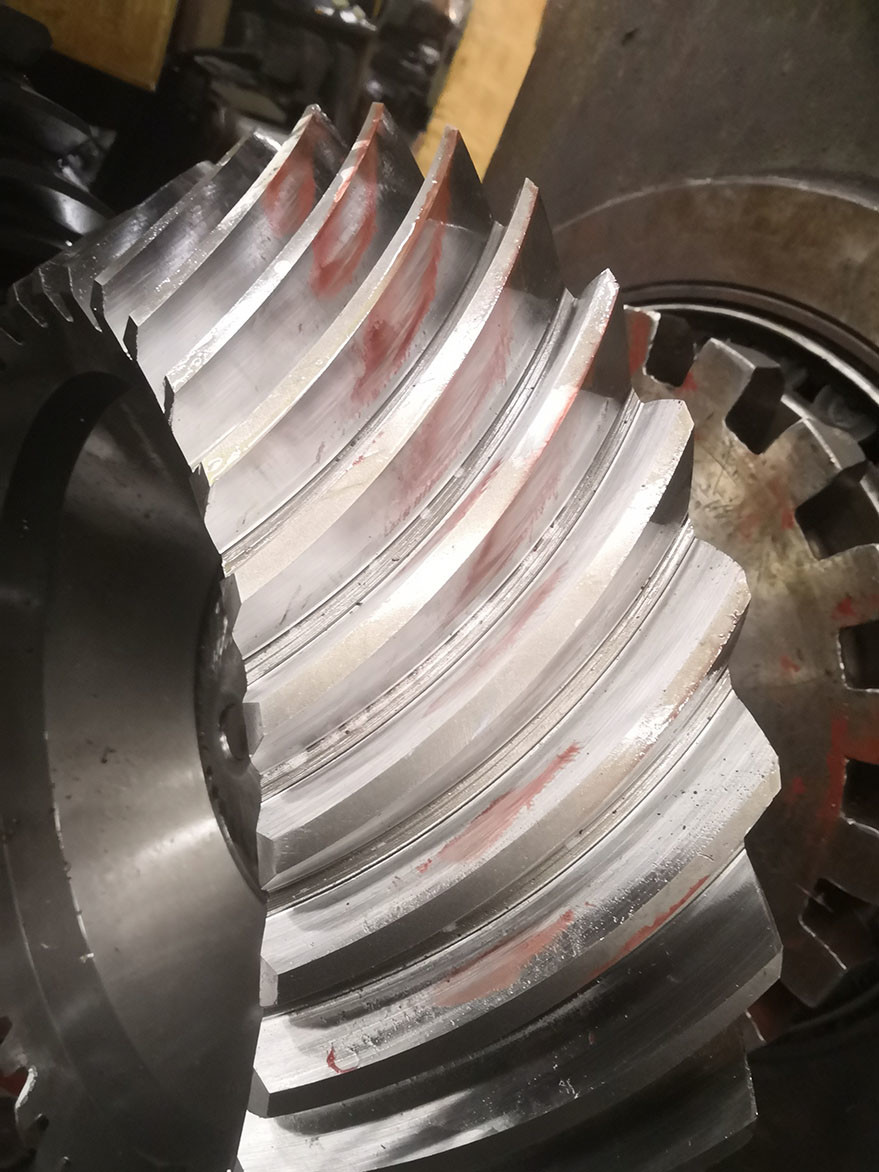

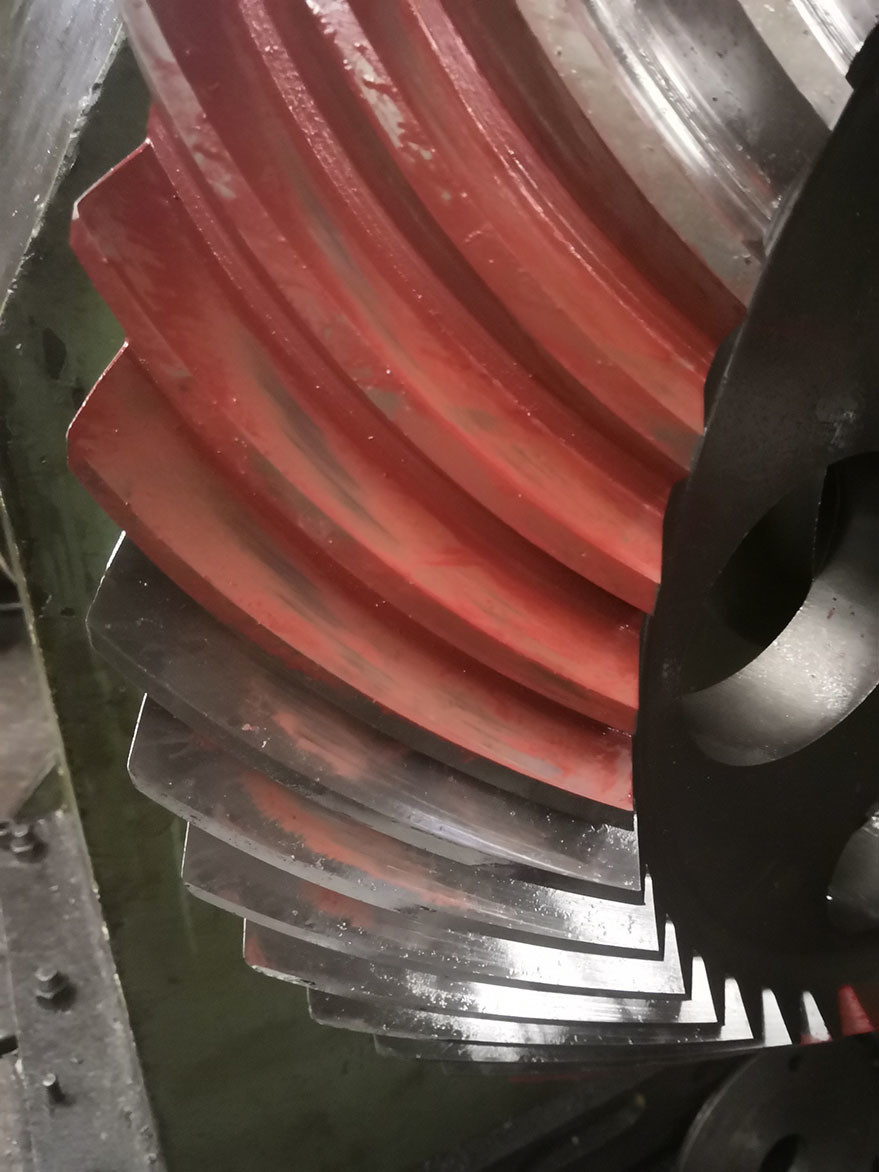

الف) چرخ دنده مخروطی مارپیچ استحکام بالاتری دارد و صدای کمتری تولید می کند
ب) چرخ دنده ها می توانند نسبت کاهش بالاتری داشته باشند
ج) مجموعه چرخ دنده مخروطی مارپیچ باید به صورت جفت (هم دست چپ و هم دست راست) تعویض شود
2) جهت چرخ دنده مخروطی مارپیچ
الف) دست راست
چرخ دنده مخروطی مارپیچ راست دستی است که در آن نیمه بیرونی یک دندانه در جهت عقربه های ساعت متمایل است.
ب) دست چپ
چرخ دنده مخروطی مارپیچ چپ دستی است که در آن نیمه بیرونی یک دندانه در جهت خلاف جهت عقربه های ساعت متمایل است.

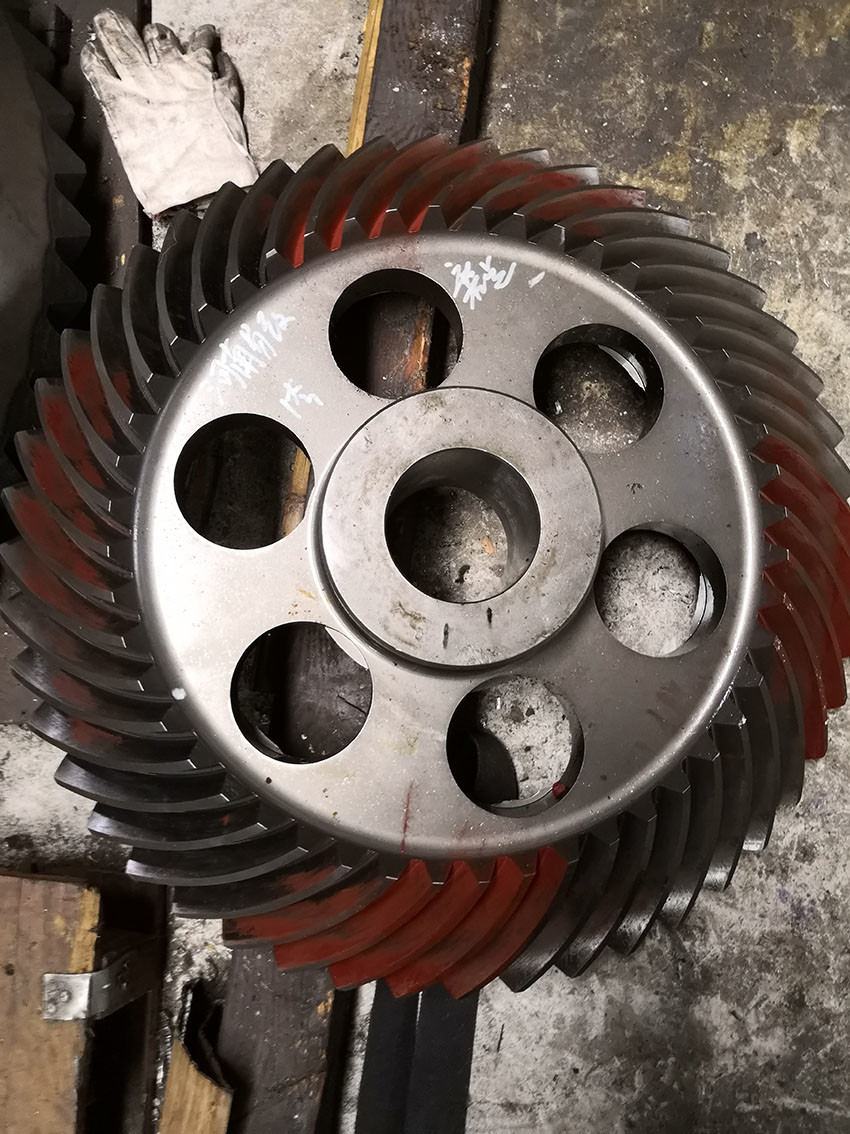

| محصولات | چرخ دنده های مخروطی مارپیچ با شیارهای داخلی |
| سفارشی ساخته شده | √ |
| مواد | 17CrNiMo6/18CrNiMo7 |
| ساخت دندانه چرخ دنده | فرز چرخ دنده و سنگ زنی دندانه چرخ دنده |
| گام قطر | 10 |
| سنگ زنی دندانه چرخ دنده | √ |
| تعداد دندانه (Z) | 45T |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 35 درجه |
| درجه دقت | ISO 6 Grade/ AGMA 11Grade |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
فورج ماشینکاری برش
عملیات حرارتی سنگ زنی بازرسی
