| محل منبع: | چین |
|---|---|
| نام تجاری: | YZGEAR |
| شماره مدل: | BG22072202 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $300.0/Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 800 مجموعه در ماه |
| ماژول: | 7 | شماره دندان: | 18T |
|---|---|---|---|
| مواد: | SAE 4340 | حرارت درمانی: | القایی سخت شده است |
| سختی: | 50-55 HRC | درجه کیفی: | درجه ISO 8-9 |
| برجسته کردن: | چرخ دنده های مخروطی 7 ماژول,چرخ دنده های مخروطی مستقیم با پیچ های داخلی,7 چرخ دنده میتر مستقیم ماژول |
||

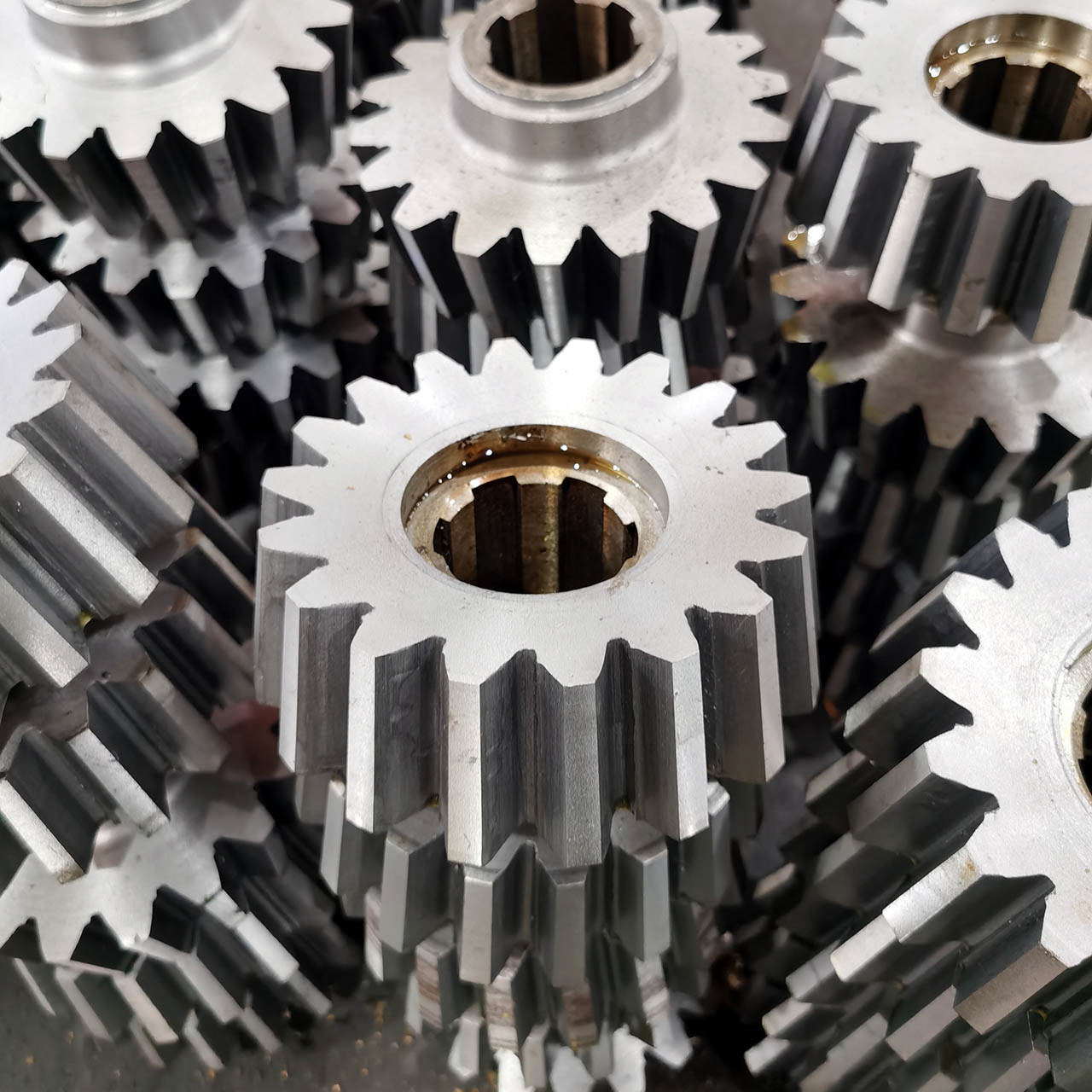

7 ماژول چرخ دنده مستقیم با اسپلین های داخلی
1) توصیف دنده های منحنی
دنده های بیول استفاده می شود برای اتصال دو شاخه که محورهای متقاطع، و سطوح پچ مخروط هستند.
دندانهای چرخ دنده ها در امتداد مخروط پیچ برش داده می شوند.
دنده های منحنی مستقیم یک شکل ساده از دنده های منحنی است که دارای دندان های مستقیم است.
2) کاربردهای دنده های منحنی مستقیم
ماشین آلات، ابزار برق، دستگاه چاپ، جعبه دنده
| محصولات | چرخ دنده ی راست |
| طبق دستور ساخته شده | √ |
| زاویه گره | 90° |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | |
| ماژول (M) | 7 |
| تعداد دندان ها (Z) | 18/18 |
| زاویه فشار (α) | 20 درجه |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | هاردینگ یا کاربوریزاسیون به وسیله اندوکشن |
| سختی سطح | پیین 58-62 HRC/داده 50-55 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
