| محل منبع: | چین |
|---|---|
| نام تجاری: | YZGEAR |
| شماره مدل: | BG22072201 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $300.0/Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 200 مجموعه در ماه |
| ماژول: | 12.5 | شماره دندان: | 33 و 52 |
|---|---|---|---|
| مواد: | SAE 4340 | حرارت درمانی: | القایی سخت شده است |
| سختی: | 50-55 HRC | درجه کیفی: | درجه ISO 8-9 |
| برجسته کردن: | SAE 4340 Straight Bevel Gears, Gear Shaping Miter Bevel Gear, Straight Bevel Gears 12.5 Module,Gear Shaping Miter Bevel Gear,Straight Bevel Gears 12.5 Module |
||

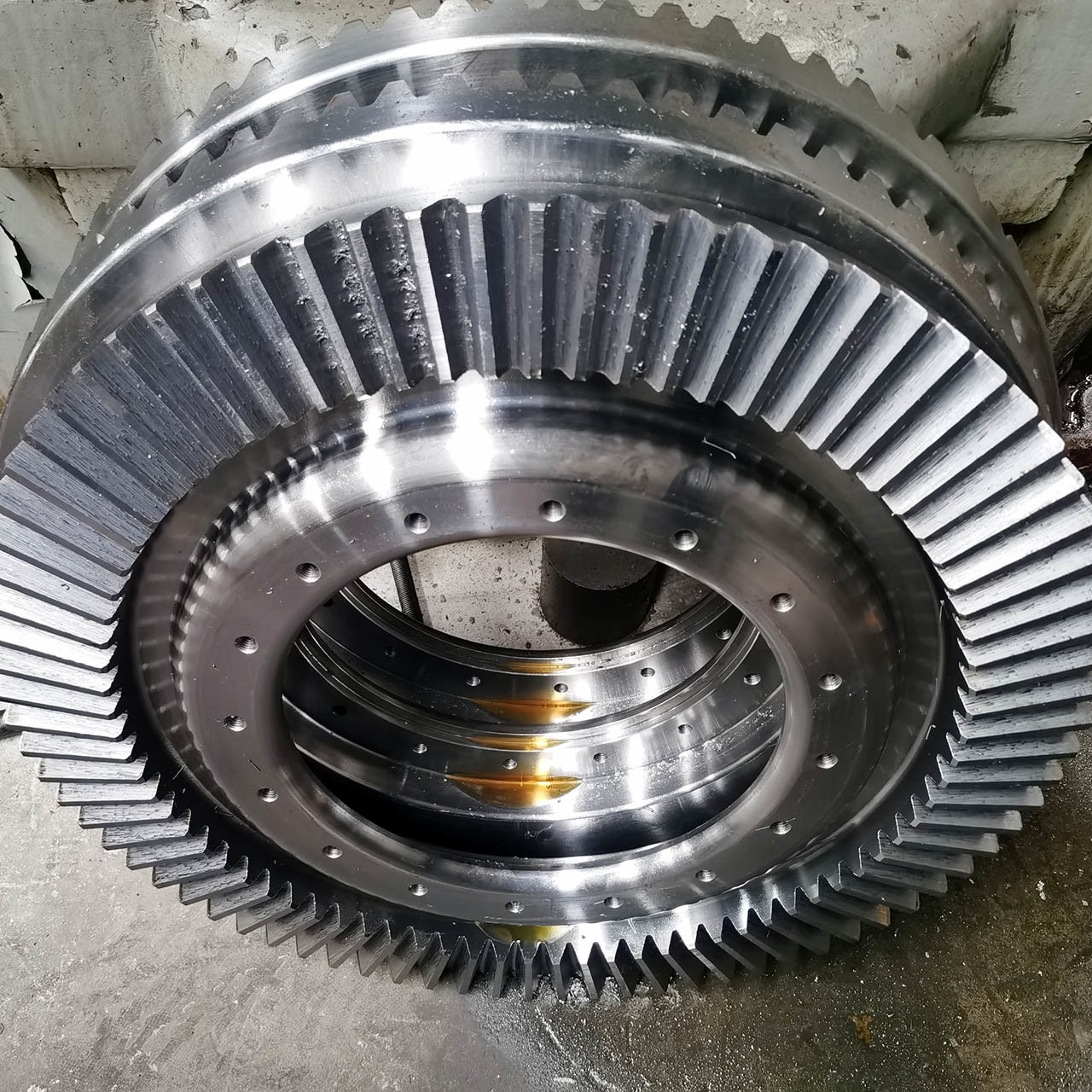

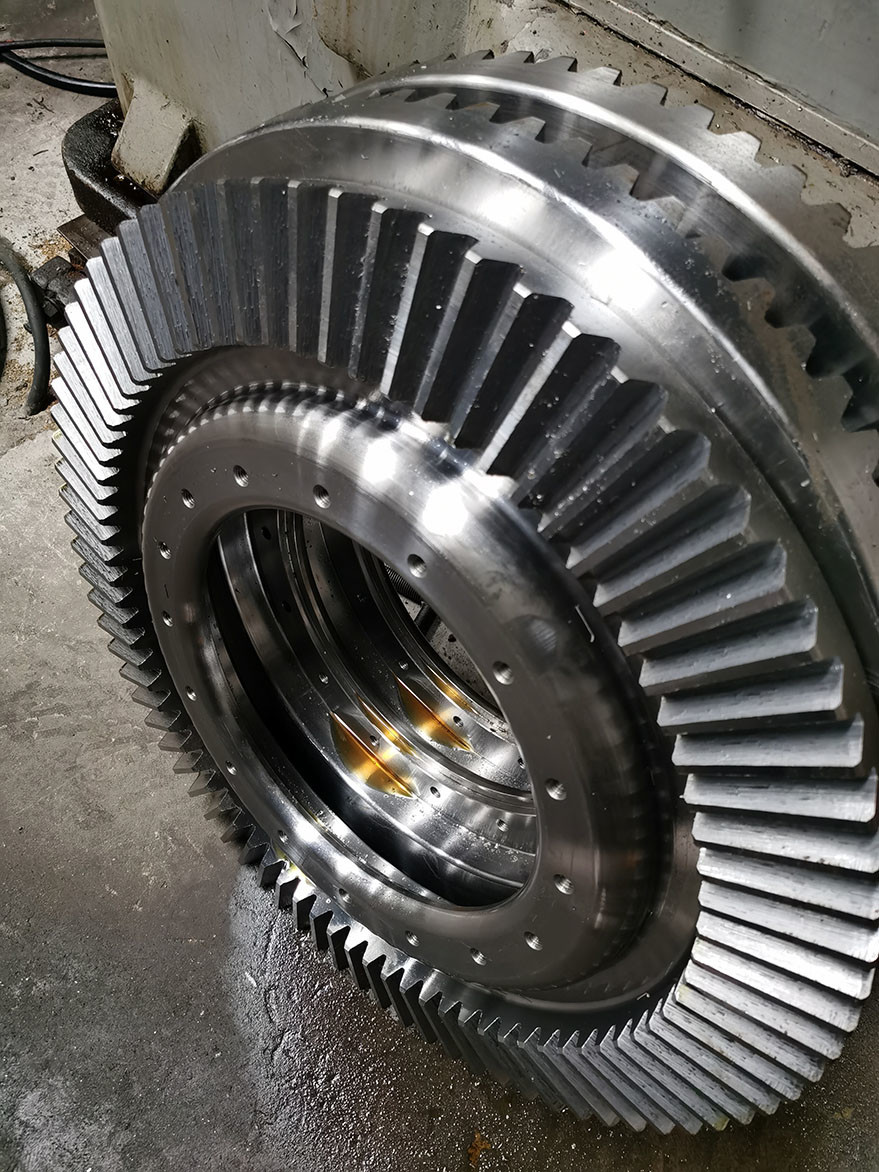

12.5 ماژول چرخ دنده ای شکل دهنده چرخ دنده ای مستقیم - چرخ دنده ای مخروطی
1) کاربردهای دنده های کج مستقیم
ابزار الکتریکی، ماشین آلات، خردکن مخروط، ماشین چاپ.
2) ویژگی های دنده های منحنی مستقیم
a) چرخ دنده های منحنی مستقیم می توانند نسبت های کاهش را تا حدود 1 فراهم کنند:5
ب) ساخت چرخ دنده های منحنی مستقیم آسان است.
| محصولات | چرخ دنده ی راست |
| طبق دستور ساخته شده | √ |
| زاویه گره | 90° |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | |
| ماژول (M) | 14 |
| تعداد دندان ها (Z) | 26/60 |
| زاویه فشار (α) | 20 درجه |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | کاربوریزاسیون/ سخت کردن با اندوکشن |
| سختی سطح | پیین 58-62 HRC/داده 50-55 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
