| محل منبع: | چین |
|---|---|
| نام تجاری: | YZGEAR |
| شماره مدل: | BG2207001 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $300.0/Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 200 مجموعه در ماه |
| مواد: | 42CrMo/AISI 4140 | حرارت درمانی: | سخت شدن القایی |
|---|---|---|---|
| سختی: | دنده 50-55 HRC Pinion 58-62 HRC | کیفیت دنده: | درجه ISO 8-9 |
| ماژول: | 11.5 | قطر نوک: | 550 میلی متر |
| برجسته کردن: | سیستم چرخ دنده مخروطی مستقیم 42CrMo,سیستم چرخ دنده مخروطی دندانه مستقیم,چرخ دنده مخروطی سنگ شکن مخروطی دندانه مستقیم دنده مخروطی |
||

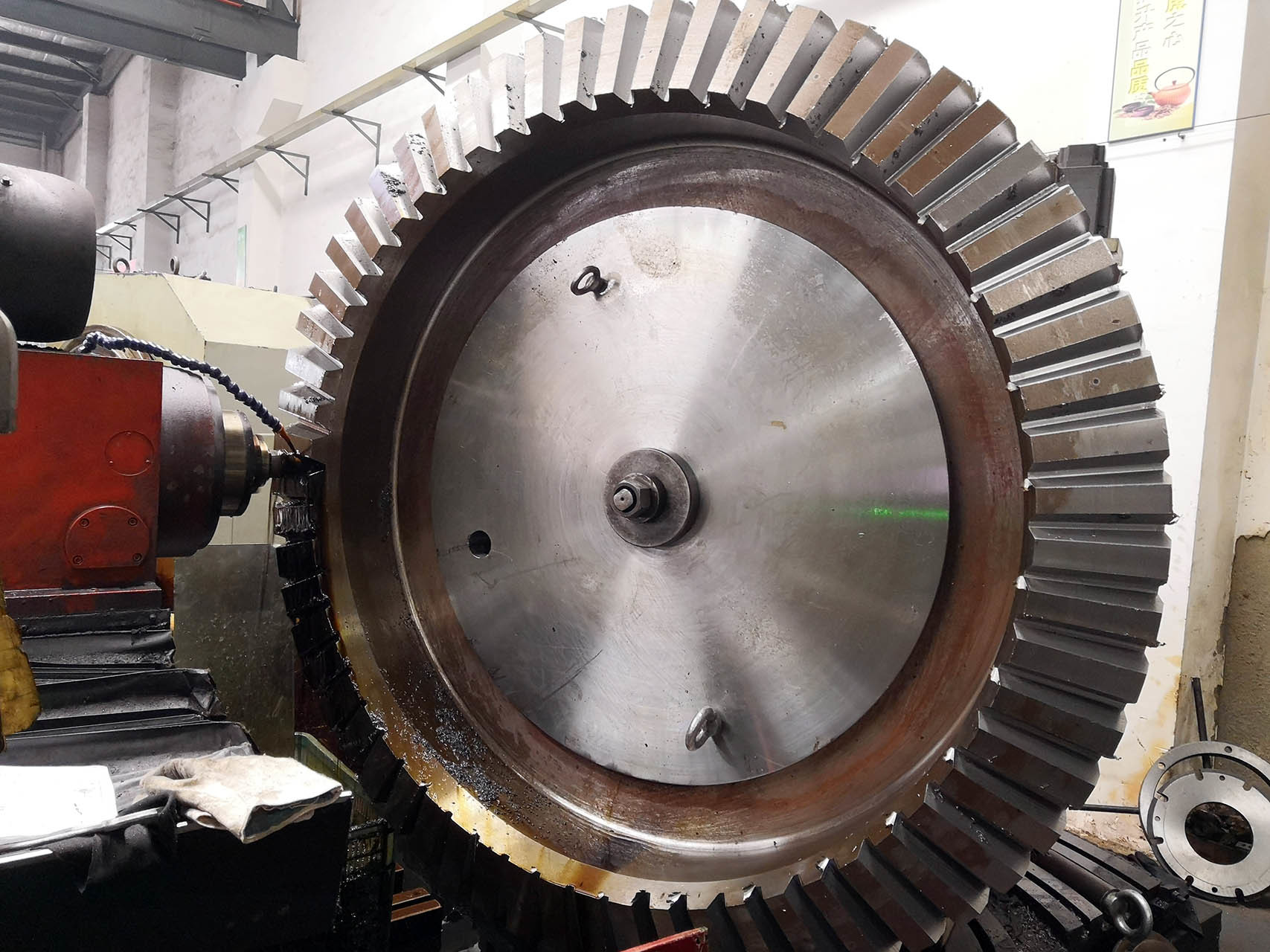

چرخ دنده های مستقیم سفارشی برای شکن مخروط
1) توصیف دستگاه چرخ دار مستقیم
دنده های منحنی مستقیم دنده هایی هستند که دارای عناصر مخروطی مخروطی هستند که همان جهت را دارند
مثل مخروط ارتفاع.
دنده های منحنی مستقیم هم ساده ترین تولید و هم گسترده ترین نوع دنده های منحنی هستند.
2) کاربردهای دنده های منحنی مستقیم
خردکن مخروط، ابزار الکتریکی
3) درمان گرما از قطعات چرخ دار مستقیم
درمان گرمایی کربوریزه کننده برای دستگاه های چرخ دار
سخت شدن با اندوکشن برای چرخ دنده
4)مواد از قطعات چرخ دار مستقیم
20CrMo (معادل SCM 420) ، 20CrNiMo (مانند AISI 8620)
| محصولات | چرخ دنده ی راست |
| طبق دستور ساخته شده | √ |
| زاویه گره | 90° |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | |
| ماژول (M) | 12.5 |
| تعداد دندان ها (Z) | 26/60 |
| زاویه فشار (α) | 20 درجه |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | کاربوریزاسیون/ سخت کردن با اندوکشن |
| سختی سطح | پیین 58-62 HRC/داده 50-55 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
